11Руководство по установке и техническому обслуживанию ecoTEC plus 0020050886_04
4.3 Чертеж с размерами и присоединительные
размеры
A
20
642
720
125
100100
440
35 35
130
180
B
75
45
7
6
4
3
2
1
5
9
12345
10
11

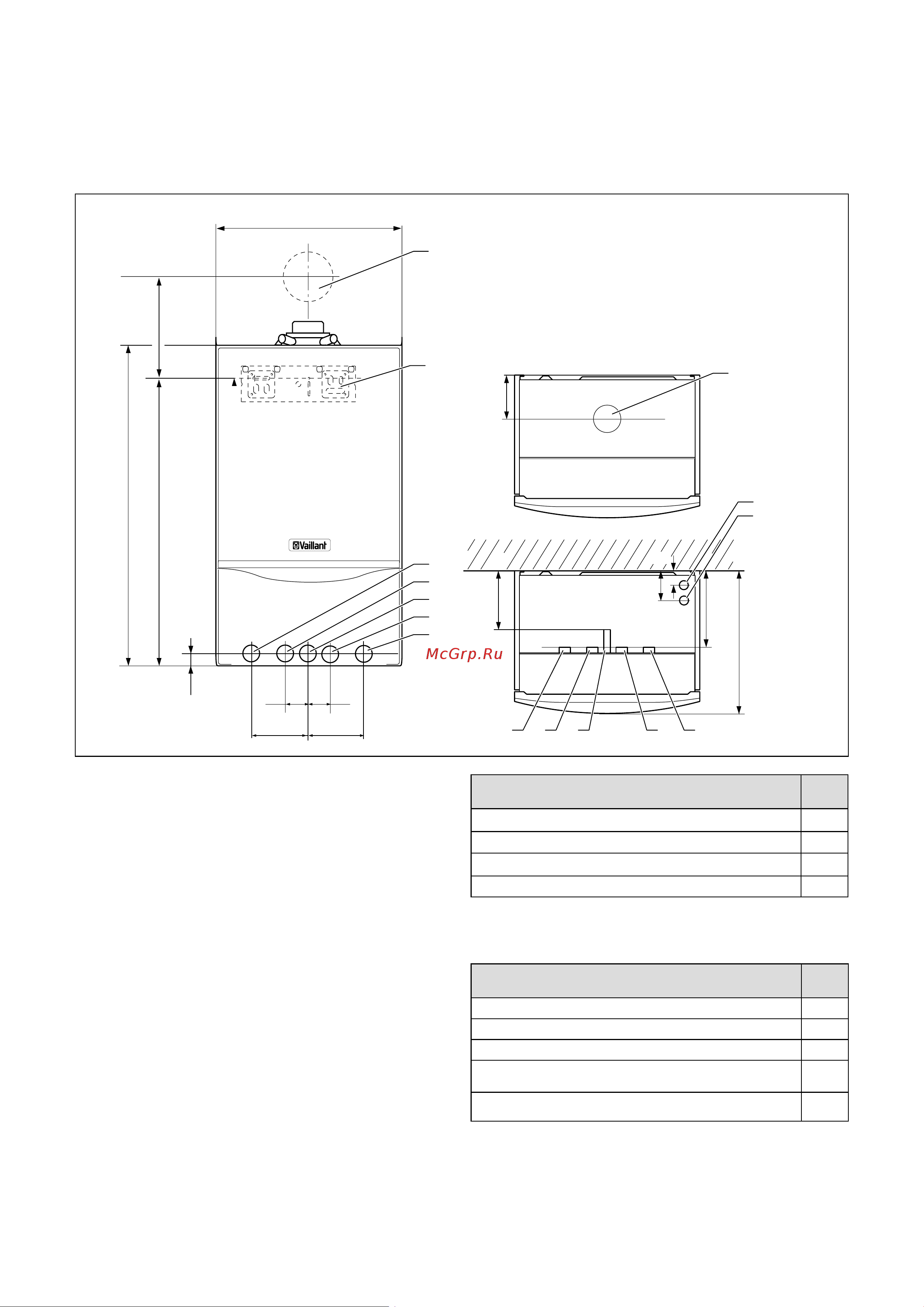

Рис. 4.3 Присоединительные размеры в мм (аппараты VUW)
Пояснение
1 Патрубок отводящей линии отопления Ø 22 мм
2 Патрубок холодной воды Ø 15 мм
3 Подсоединение газа Ø 15 мм
4 Патрубок горячей воды Ø 15 мм
5 Патрубок подающей линии отопления Ø 22 мм
6 Кронштейн аппарата
7 Ввод воздухопровода/газоотвода через стену
9 Патрубок воздухопровода/газоотвода
10 Патрубок конденсатоотводчика Ø 19 мм
11 Патрубок предохранительного клапана отопительной установки Ø 15 мм
i
Посредством распорной рамы можно проложить
трубопроводы перед стеной вверх за аппарат. Рас-
стояние от аппарата до стены увеличивается за счет
этого на 65 мм.
Минимальное расстояние для ввода через стену или в шахту
размер
A в мм
60/100 с коленом 87°, ПП 223
60/100 с коленом 87° и ревизионным отверстием, ПП 257
80/125 с коленом 87°, ПП 241
80/125 с ревизионным тройником, ПП 258
Табл. 4.4 Размер A для ввода через стену воздухопровода/газоотвода
для аппаратов VU и VUW
Тип аппарата
размер
B в мм
ecoTEC plus VU OE 246/3-5 335
ecoTEC plus VU OE 306/3-5 369
ecoTEC plus VU OE 376/3-5 403
ecoTEC plus VUW OE 236/3-5
ecoTEC plus VUW OE 296/3-5
335
ecoTEC plus VUW OE 346/3-5 369
Табл. 4.5 Размер B для монтажной глубины для аппаратов VU и VUW
