Vaillant ecoTEC plus VU OE 3763-5 [12/60] Монтаж

Аппараты ecotec plus фирмы vaillant представляют собой ком пактные настенные газовые конденсационные аппараты аппа раты vuw дополнительно оснащены интегрированной функцией подогрева воды 7

Данный знак свидетельствует о соответствии аппарата требованиям гост и наличии сертификата соответ ствия действующего на территории россии для дан ного аппарата имеется разрешение на применение федеральной службы по технологическому надзору россии сертификат пожарной безопасности санитарно эпидемиологическое заключение 7

Данный знак свидетельствует о соответствии прибора требованиям гост и наличии сертификата соответ ствия действующего на территории беларуси для дан ного прибора имеется разрешение от проматом надзора на применение на территории республики беларусь 7

Маркировочная табличка аппарата vaillant ecotec plus установ лена на заводе на нижней стороне отопительного аппарата маркировочная табличка содержит следующие данные серийный номер обозначение типа обозначение допуска к эксплуатации типа аппарата технические характеристики аппарата маркировка се 7

Маркировочная табличка и обозначение ти 7

Обзор типов 7

Описание аппарата 2 7

Характеристики аппарата 7

Безопасность 8

Безопасность 3 9

Аппарат ecotec plus от vaillant поставляется предварительно смонтированным в одной упаковочной единице 10

Для установки и эксплуатации ecotec plus опционально поставляются следующие принадлежности 10

Монтаж 10

Объем поставки 10

Принадлежности 10

Проверьте комплектность и целостность поставки см рис 4 и табл 4 либо рис 4 и табл 4 10

Монтаж 4 11

Посредством распорной рамы можно проложить трубопроводы перед стеной вверх за аппарат рас стояние от аппарата до стены увеличивается за счет этого на 65 мм 11

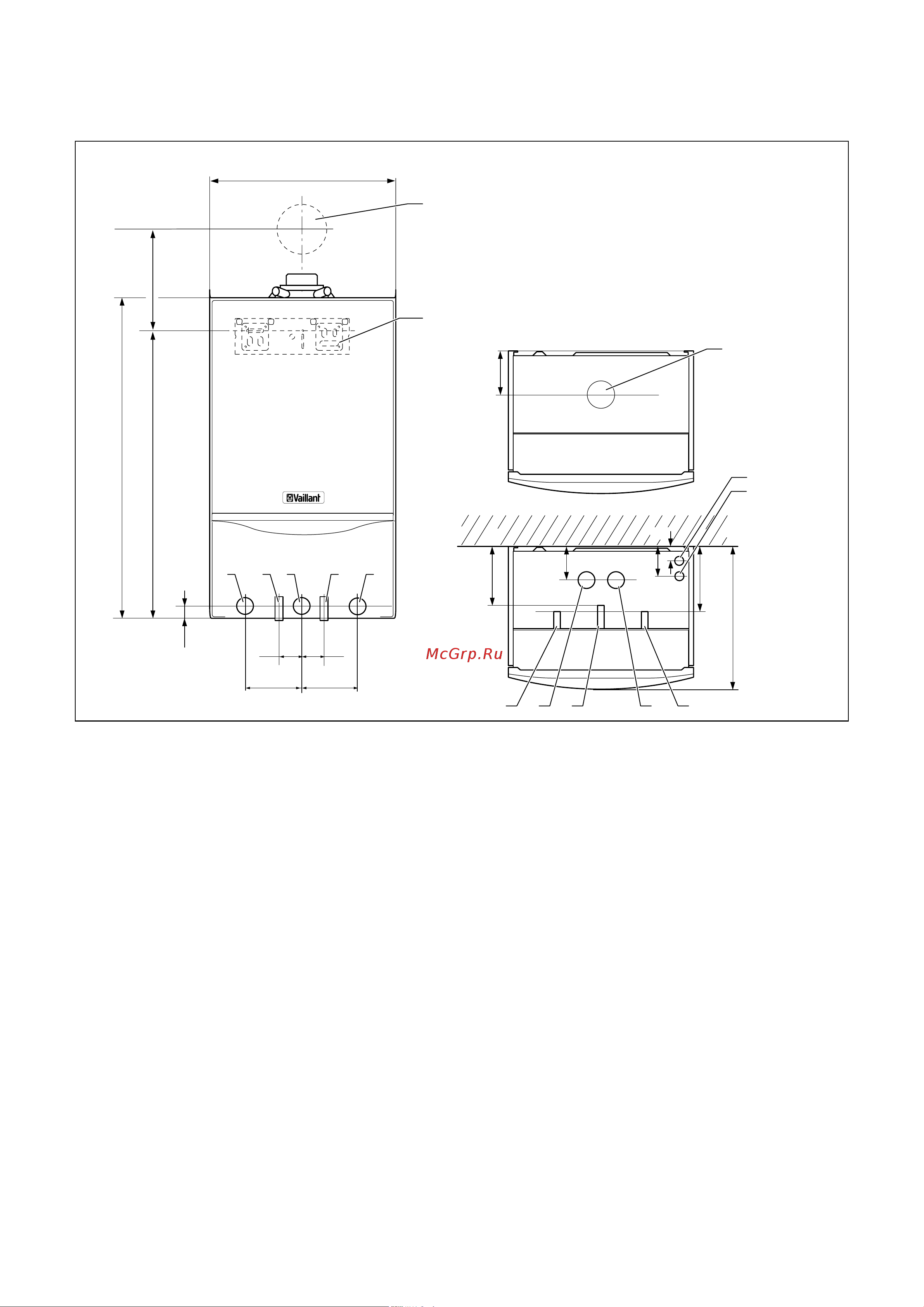

Чертеж с размерами и присоединительные размеры 11

Монтаж 12

Монтаж 4 13

Монтаж 14

Установка 15

Установка 5 15

Установка 16

Установка 5 17

Установка 18

Установка 5 19

Установка 20

Не подключите к клеммам 7 8 9 сетевое напря жение 21

Обеспечьте чтобы соединительный кабель был механически прочно закреплен в винтовых клеммах 21

Подключите соединительный кабель согласно табл 5 и рис 5 0 к соответствующим резьбовым клеммам электро ники 21

Установите лицевую обшивку 21

Установка 5 21

Схемы электропроводки 22

Установка 22

Ecotec plus 0020050886_04 23

Воздуходувка 23

Вторичный теплообменник ntc 23

Выход горячей воды ntc 23

Газовый клапан 23

Датчик давления воды 23

Датчик расхода воды 23

Датчик темп отводящ линии ntc 23

Запальный электрод датчик темп подающ линии ntc 23

Клапан переключения по приоритету 23

Насос 23

Распределительная коробка 23

Рис 5 2 схема электропроводки ecotec plus vuw 23

Термопредохранитель 23

Установка 5 23

Штекерное соединение 23

Ecotec plus 0020050886_04 24

Воздуходувка 24

Газовый клапан 24

Датчик давления воды 24

Датчик темп отводящ линии ntc 24

Запальный электрод датчик темп подающ линии ntc 24

Клапан переключения по приоритету 24

Контакт горячей воды c1 c2 24

Насос 24

Распределительная коробка 24

Рис 5 3 схема электропроводки ecotec plus vu 24

Соединит штекер щупа накопителя ntc 24

Термопредохранитель 24

Установка 24

Штекерное соединение 24

Аппарат ecotec оснащен манометром 1 с цифро вым индикатором давления даже при выключенном отопительном аппарате манометр позволяет просто контролировать доста точно давление наполнения отопительной установки или нет если отопительный аппарат работает то при нажа тии на кнопку 2 на дисплее отобразится точное давление наполнения 25

Ввод в эксплуатацию 25

Ввод в эксплуатацию 6 25

Для безупречной работы отопительной установки манометр 1 в холодном состоянии установки должен указывать на темно серую зону это соответствует давлению наполнения между 1 0 и 2 0 бар 0 1 и 0 2 мпа если установка распространяется на несколько этажей то на манометре могут потребоваться большие значения уровня воды в установке 25

Если указанные в следующей таблице предельные значения не выдерживаются то вы должны подготовить греющую воду 25

Заполнение и обезвоздушивание со стороны отопления 25

Заполнение установки 25

Не используйте антифризы и антикоррозионные средства 25

Перед собственно заполнением тщательно промойте отопи тельную установку 25

Подготовка греющей воды 25

Ввод в эксплуатацию 26

Ввод в эксплуатацию 6 27

Ввод в эксплуатацию 28

Ввод в эксплуатацию 6 29

Ввод в эксплуатацию 30

Адаптация к отопительной установке 31

Адаптация к отопительной установке 7 31

Адаптация к отопительной установке 32

Аппараты со стороны завода настроены на максимально воз можную тепловую нагрузку в пункте диагностики d 0 вы можете настроить значение которое соответствует мощности аппарата в квт 32

Время выбега насоса в режиме отопления со стороны завода установлено на 5 минут в пункте диагностики d 1 его можно настроить в диапазоне от двух до 60 минут в пункте диагностики d 8 вы можете настроить другие параметры выбега насоса с выбегом после завершения запроса на отопление встроен ный отопительный насос имеет время выбега настроенное в d 1 непрерывно встроенный отопительный насос включается если ручка настройки температуры подающей линии отопления не повернута до упора влево и запрос на подачу тепла активиро ван внешним регулятором зима встроенный отопительный насос включается если ручка настройки температуры подающей линии отопления не повер нута до упора влево 32

Максимальная температура подающей линии в режиме отопле ния со стороны завода настроена на 75 c ее можно настроить в пункте диагностики d 1 в диапазоне от 40 до 85 c 32

Настройка времени блокировки горелки 32

Настройка времени выбега и режима работы насоса 32

Настройка максимальной температуры подающей линии 32

Настройка регулировки температуры отводящей линии 32

Настройка частичной нагрузки отопления 32

При подключении аппарата к напольному отоплению можно переставить регулировку температуры в пункте диагностики d 7 с регулировки температуры подающей линии заводская настройка на регулировку температуры отводящей линии 32

Чтобы избежать частого включения и выключения горелки потери энергии после каждого выключения она электронным образом блокируется блокировка против повторного включе ния время блокировки горелки активируется только для режима ото пления режим подогрева воды во время блокировки горелки не влияет на блок временных функций соответствующее время блокировки может быть адаптировано к условиям работы отопительной установки со стороны завода время блокировки горелки установлено на 20 минут в пункте диагностики d 2 от двух до 60 минут соответственно эффек 32

Адаптация к отопительной установке 7 33

Аппарат ecotec vcw может подогревать холодную водопрово дную воду предварительно нагретую по солнечному принципу при этом она автоматически подогревается в зависимости от настроенного расчтеной температуры бытовой воды и темпера туры предварительного нагретой холодной водопроводной воды чтобы можно было использовать этой функцию ее следует деак тивировать в системе диагностики в пункте d 8 для этого выберите d 8 1 при этом минимально настраиваемое расчтеная температура бытовой воды дополнительно ограничивается 60 c возможный диапазон настройки 60 c 65 c чтобы сохранялась защита от легионелл 33

Нажатием главного выключателя аппарата можно сбросить или стереть настройки блока временных функций оставшееся после отключения регулятором в режиме отопления время блокировки горелки можно посмотреть в пункте диагностики d 7 соответственно эффективное время блокировки горелки в зави симости от расчтеной температуры подающей линии и от мак симального установленного времени блокировки см в таблице 7 33

Подогрев холодной водопроводной воды по солнечному принципу 33

Со стороны строения между отопительным аппара том и водоразборной точкой следует установить тер мостатический смесительный клапан чтобы во первых минимизировать колебания температуры горячей воды на выходе а во вторых обеспечить защиту от ошпаривания в аппаратах с интегриро ванным регулятором расхода его следует заменить специальной версией для высоких температур воды 33

Тивное время блокировки рассчитывается на основе текущей расчетной температуры подающей линии и установленного мак симального времени блокировки горелки 33

Установите перед и после аппарата термостати ческие смесительные клапаны 33

Адаптация к отопительной установке 34

Адаптация к отопительной установке 7 35

В аппараты встроен перепускной клапан давление настраивается в диапазоне между 170 и 350 мбар предварительно установлено прибл 250 мбар среднее поло жение за оборот установочного винта давление изменяется прибл на 10 мбар вращением вправо давление повышается а вращением влево понижается 35

Настройка перепускного клапана 35

Отрегулируйте давление на установочном винте 1 35

Осмотр и техобслуживание 36

Заполнение аппарата и отопительной установки 37

Заполнение аппарата и отопительной установки описано в раз деле 6 37

Заполнение опорожнение аппарата и отопительной установки 37

Опорожнение аппарата 37

Опорожнение всей установки 37

Осмотр и техобслуживание 8 37

Откройте кран опорожнения 37

Откройте спускные клапаны на сервисных кранах 37

После того как вода вытекла снова закройте воздуховыпуск ные клапаны радиаторов и кран опорожнения 37

Осмотр и техобслуживание 38

Осмотр и техобслуживание 8 39

Осмотр и техобслуживание 40

Осмотр и техобслуживание 8 41

Осмотр и техобслуживание 42

Диагностика 43

Если вы хотите обратиться к гарантийно консультационной службе фирмы vaillant или сер висному партнеру фирмы vaillant то по возможно сти назовите указываемый код ошибки f xx и состояние аппарата s xx 43

Индикацию кодов состояния вы можете вызвать следующим образом 43

Коды состояния 43

Коды состояния которые отображаются на дисплее дают вам информацию о текущем эксплуатационном состоянии аппарата 43

На дисплее снова появляется текущее давление наполнения отопительной установки 43

Нажмите кнопку i на дисплее появляется код состояния например s 4 что означает режим горелки отопление 43

Устранение неисправностей 43

Устранение неисправностей 9 43

Устранение неисправностей 44

В течение 4 минут не нажимайте ни одну из кнопок 45

На дисплее появляется соответствующая диагностическая инфор мация 45

На дисплее снова появляется текущая температура подающей линии отопления 45

Устранение неисправностей 9 45

Если вы в течение 4 минут после выхода из 2 ого уровня диагностики нажимаете кнопки i и то без повторного ввода пароля снова попадаете напрямую на 2 ой уровень диагностики 46

Измените отображенное значение на 17 пароль и сохра ните его 46

Теперь вы на 2 ом уровне диагностики отображается вся информация 1 ого уровня диагностики см табл 9 и 2 ого уровня диагностики см табл 9 пролистывание и изменение значения а также завершение режима диагностики осуществляется так же как на 1 ом уровне диагностики 46

Устранение неисправностей 46

В течение 4 минут не нажимайте ни одну из кнопок на дисплее снова появляется текущая температура подающей линии отопления 47

Кнопкой пролистайте назад записи накопителя ошибок 47

Коды ошибок 47

Накопитель ошибок 47

При возникновении ошибок коды ошибок вытесняют любую дру гую индикацию при одновременном появлении нескольких неисправностей соответствующие коды ошибок появляются попеременно прибл на две секунды 47

Устранение неисправностей 9 47

Устранение неисправностей 48

Мин 49

Устранение неисправностей 9 49

Замена конструктивных узлов 50

Замена конструктивных узлов 10 51

Замена конструктивных узлов 52

Замена конструктивных узлов 10 53

Замена конструктивных узлов 54

Гарантия и сервисная служба 55

Гарантия и сервисная служба 11 55

Вторичное использование и утилизация 56

Технические данные 57

Технические данные 13 57

Технические данные 58

Приложение 59

Приложение 14 59
