45
Для установщика
русский

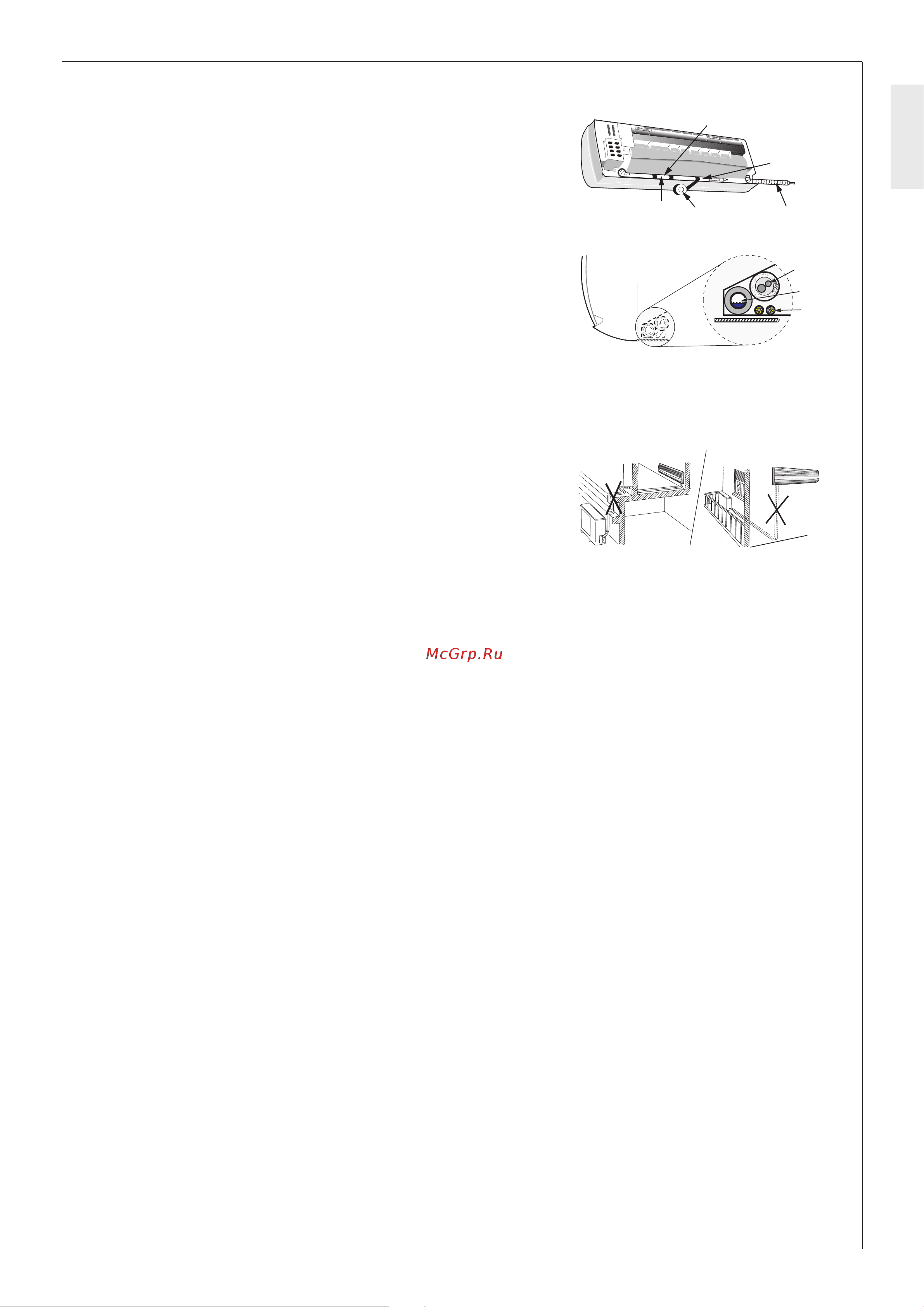

При прокладке трубопроводов на задней стороне
внутреннего блока в направлении левой стороны
устройства все трубопроводы должны занимать
как можно меньше места и быть точно подогнаны
по задней стороне блока. Трубопроводы сплит-
системы должны быть изолированы от появления
конденсата (a, b, c, d). Шланг для слива конденсата (e)
можно установить с левой или правой стороны. Внутри
комплекта трубопроводов шланг для слива конденсата (e)
должен всегда размещаться внизу и не замерзать!
На приведенном рядом рисунке показано оптимальное
расположение трубопроводов сплит-системы(a), шланга
для слива конденсата (b) и электрических проводов (c).
Установить внутренний блок на верхние выступы настенного кронштейна и нажать вниз до
характерного щелчка.
Выполнить прокладку комплекта трубопроводов для
наружного блока.
Соблюдать минимальные расстояния. Устранить ненужные
изгибы и перегибы. Учитывать максимальную длину
трубопровода и максимальный перепад высот между внутренним и наружным блоками.
Поддон для сбора конденсата внутреннего блока предварительно наполнить водой, чтобы
проверить правильность слива и герметичность трубопровода для слива конденсата и наполнить
канализационный сифонный затвор. Трубопровод для слива конденсата должен быть установлен
с постоянным наклоном наружу.
12. Монтаж наружного блока
12.1 Наружный блок
Наружный блок кондиционера предназначен для установки в отрытом месте. При монтаже
наружного блока следует обратить внимание на следующие пункты:
- По возможности устанавливать устройства не в зоне попадания прямых солнечных
лучей. В регионах с интенсивным воздействием солнечных лучей следует использовать
солнцезащитное устройство, например, тент. При этом солнцезащитное устройство не должно
препятствовать потоку воздуха, в противном случае производительность наружного блока
снизится.
- Не устанавливать вблизи источников тепла и паровых котлов.
- При установке устройства направление потока воздуха должно по возможности совпадать с
основным направлением ветра.
- Не устанавливать в местах с большим количеством пыли.
- Не устанавливать в местах большого скопления людей.
- Поток воздуха и шум от наружного блока не должны мешать соседям.
- Соблюдать минимальные расстояния, чтобы обеспечить достаточную циркуляцию воздуха и
монтаж.
- При прокладке трубопроводов сплит-системы избегать ненужных изгибов.
- Не превышать максимальную длину трубопровода сплит-системы и максимальный перепад
высот.
- Не устанавливать в местах с агрессивным потоком воздуха.
- При установке нескольких наружных блоков для каждого устройства обеспечить независимый
поток расходуемого воздуха.
d c
e
b
a
26_06_01_0380
a
b
c
C26_06_01_038126_06_01_0072
