AEG KWI 24HU [5/28] Конструкция устройства

Для пользователя и установщика

русский

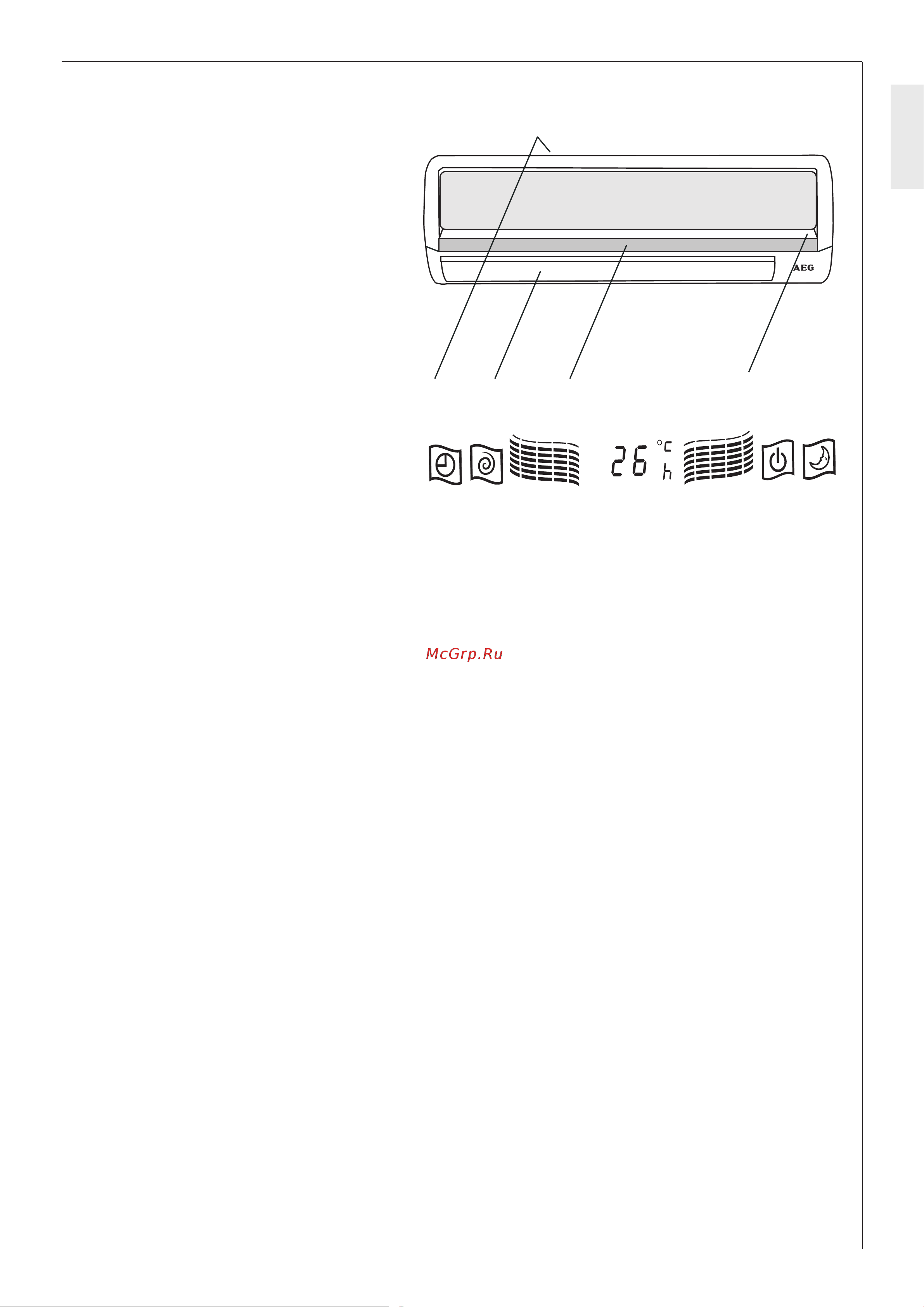

3.2 Конструкция устройства

3.2.1 Комнатный кондиционер

1 Вход воздуха

2 Выход воздуха

3 Панель индикации

4 Электрическое подключение

(скрытое)

1 2 3

3.2.2 Индикация на внутреннем блоке

1 Режим работы по таймеру;

отображается при работе по

таймеру

2 Индикатор компрессора;

отображается, когда компрессор

работает

3 Индикатор вентилятора

4 Индикатор заданной температуры

5 Индикатор температуры или времени

6 Индикатор вентилятора

7 Индикатор электропитания; отображается, когда подключено питающее напряжение, мигает

при работе в режиме оттаивания

8 Ночной режим работы; отображается, когда устройство работает в ночном режиме

3.3 Принцип работы

Наружный и внутренний блоки соединены между собой посредством электрических проводов и

трубопроводов холодильного контура.

3.3.1 Принцип работы в режиме охлаждения

С помощью теплообменника внутреннего блока (испарителя) тепло отбирается у воздуха в

помещении и при подводе электрической энергии передается наружу. Теплообменник наружного

блока (конденсатор) передает тепло наружному воздуху. Конденсат, который при определенных

условиях эксплуатации выпадает на теплообменнике внутреннего блока, отводится по

трубопроводу для слива конденсата.

3.3.2 Принцип работы в режиме обогрева

С помощью теплообменника наружного блока (испарителя) тепло отбирается у наружного воздуха

и при подводе электрической энергии передается вовнутрь. Теплообменник внутреннего блока

передает тепло воздуху в помещении. При низких температурах наружного воздуха автоматически

включается режим оттаивания, как только выпавший на наружном блоке конденсат замерзает до

состояния инея.

1 2 3 4 5 6 7 8

26_06_01_0561

C26_06_01_0554
