9
Режимы работы
Выбор режима работы
1.Для включения кондиционера нажмите кнопку ON/
OFF, кондиционер включится в работу согласно
последнему выбранному режиму.

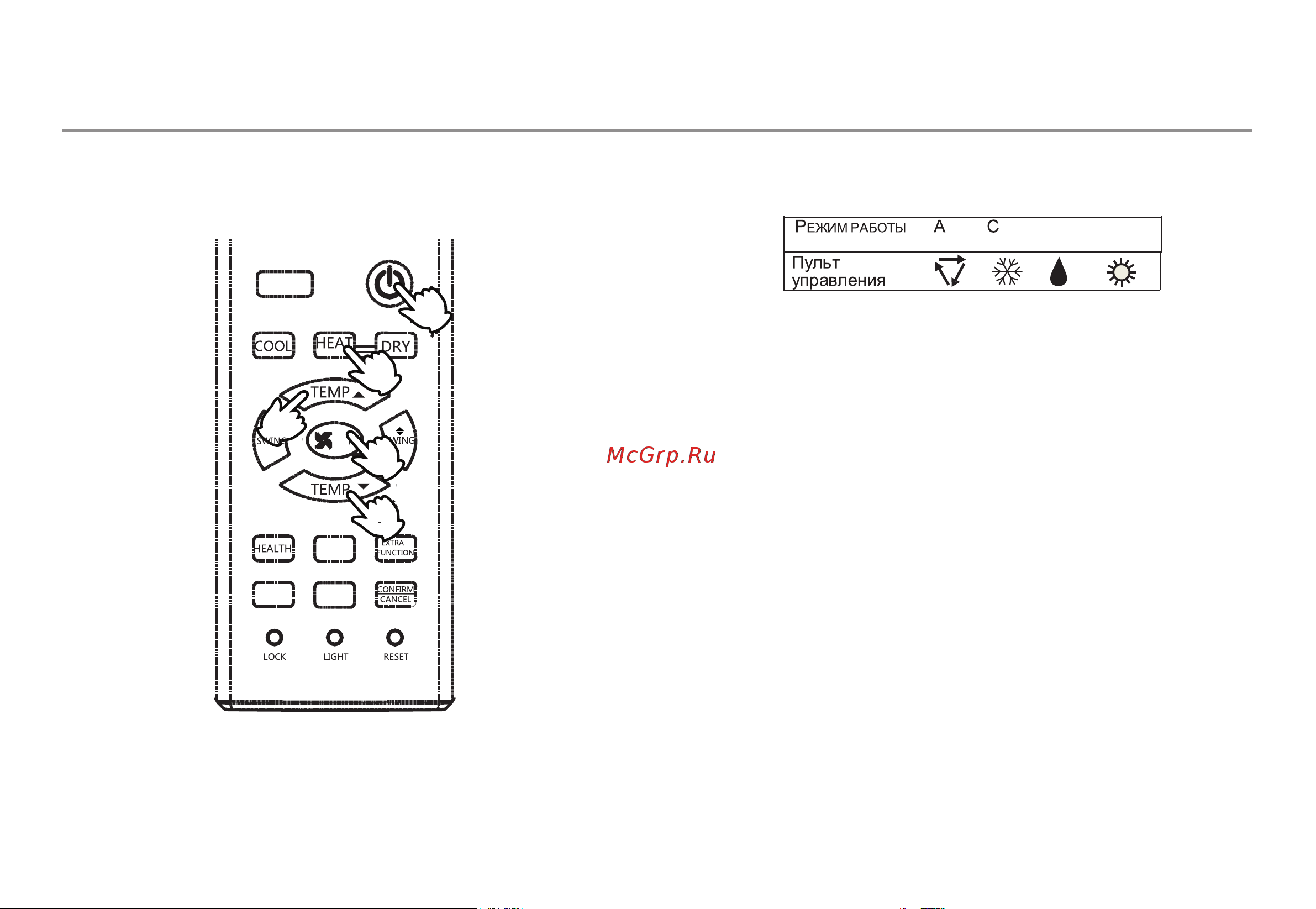

2.Для выбора необходимого режима работы нажмите
соответствующую кнопку:
Кнопка HEAT . Используется для включения режима
обогрева.
Кнопка COOL . Используется для включения режима
охлаждения.
Кнопка DRY . Используется для включения режима
осушения.
1
4
3
3
2
TIME
ON
TIME
OFF
SLEEP
TURBO
UTO OOL
D
RY
H
EAT
