Установка кондиционера
20
A=130мм C=110мм
35mm
35mm
B=
Ø
60мм B=
Ø
60мм
RS-07HBS2
RS-09HBS2
RS-12HBS2
35мм
35мм
B=
Ø
60мм
B=
Ø
60мм
A=140мм
C=77мм
35T
20T

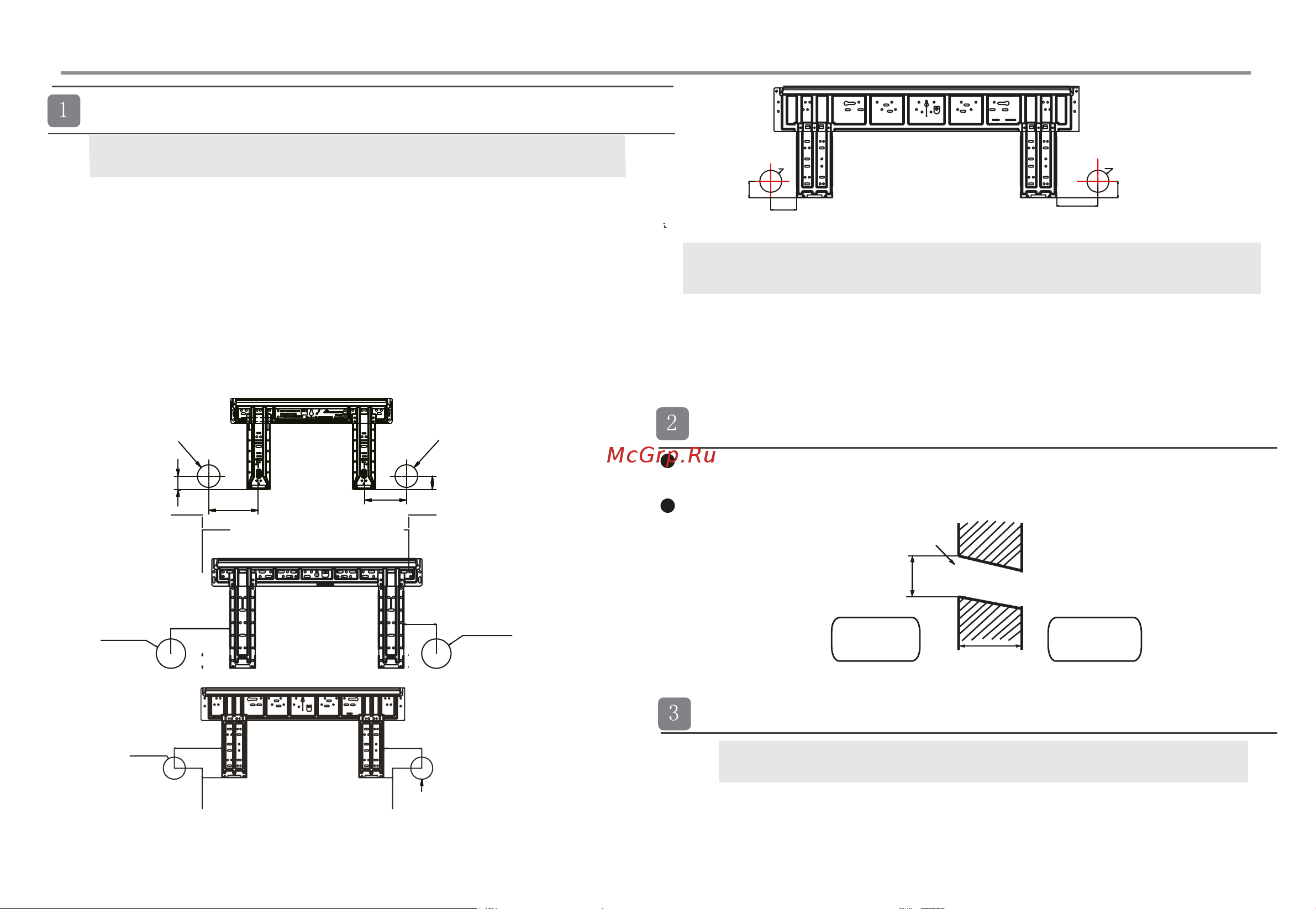

Установка монтажного шаблона и расположение отверстий
Стандартная установка монтажного шаблона на стене
1.
2.
Расположите по уровню монтажный шаблон на стене, учитывая
местонахождение в стенной конструкции балочных перемычек и стоек.
Временно закрепите шаблон на стене одним винтом.
Еще раз проверьте уровень расположения шаблона, подвесив нить с
грузом в центральной верхней точке шаблона. Убедившись в
правильности расположения монтажного шаблона, надежно закрепите
его на стене с помощью входящего в комплект поставки винта.
3. Используя рулетку, отметьте на стене месторасположение стенного
отверстия кондиционера.
C=113мм
A=70мм
B=
Ø
60мм
B=
Ø
60мм
45мм
45мм
60T
RS-24HBS2
Крепеж монтажного шаблона на балочной перемычке или стойке
1. Надежно закрепите на балочной перемычке или стойке прочную планку
(приобретается отдельно). Затем установите на этой планке монтажный
шаблон.
2. Далее следуйте инструкциям, приведенным в предыдущем разделе
«Стандартная установка монтажной пластины-шаблона на стене».
A=150м
м
C=120мм
B=
Ø
60м
м
30мм
30мм
B=
Ø
60мм
RS-18HBS2
50T
Выполнение сквозного отверстия в стене
Монтаж внутреннего блока
Согласно разметке выполните в стене отверстие диаметром 60мм с
небольшим уклоном вниз по направлению к наружной поверхности стены.
Установите заглушку отверстия, после чего загерметизируйте ее шпатлев-
кой.
Стенное отверстие в разрезе
Внутри
помещения
Снаружи
Ø60мм
Отверстие в стене
Толщина стены
Прокладка коммуникационных линий
