5
Подготовка к работе
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуа-
тацию необходимо соблюдать правила техни-
ческой эксплуатации электроустановок потре-
бителей (ПТЭЭП) и межотраслевые правила
по охране труда при эксплуатации электро-
установок (ПОТ РМ-016-2001).
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса на-
вешивается на предварительно вмонтирован-
ный в стену крепеж. В качестве крепежа ре-
комендуются шурупы или болты с диаметром
шляпки от 9 до 11 мм. Установочные размеры
завес приведены ниже.
Завеса устанавливается как можно ближе
к верхней стороне проема, при этом необ-
ходимо выдержать расстояние между верх-
ней стенкой корпуса и потолком не менее
100 мм.
Размещение завесы
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема допускает-
ся устанавливать несколько завес одного типа
и серии вплотную, создавая непрерывную воз-
душную струю.

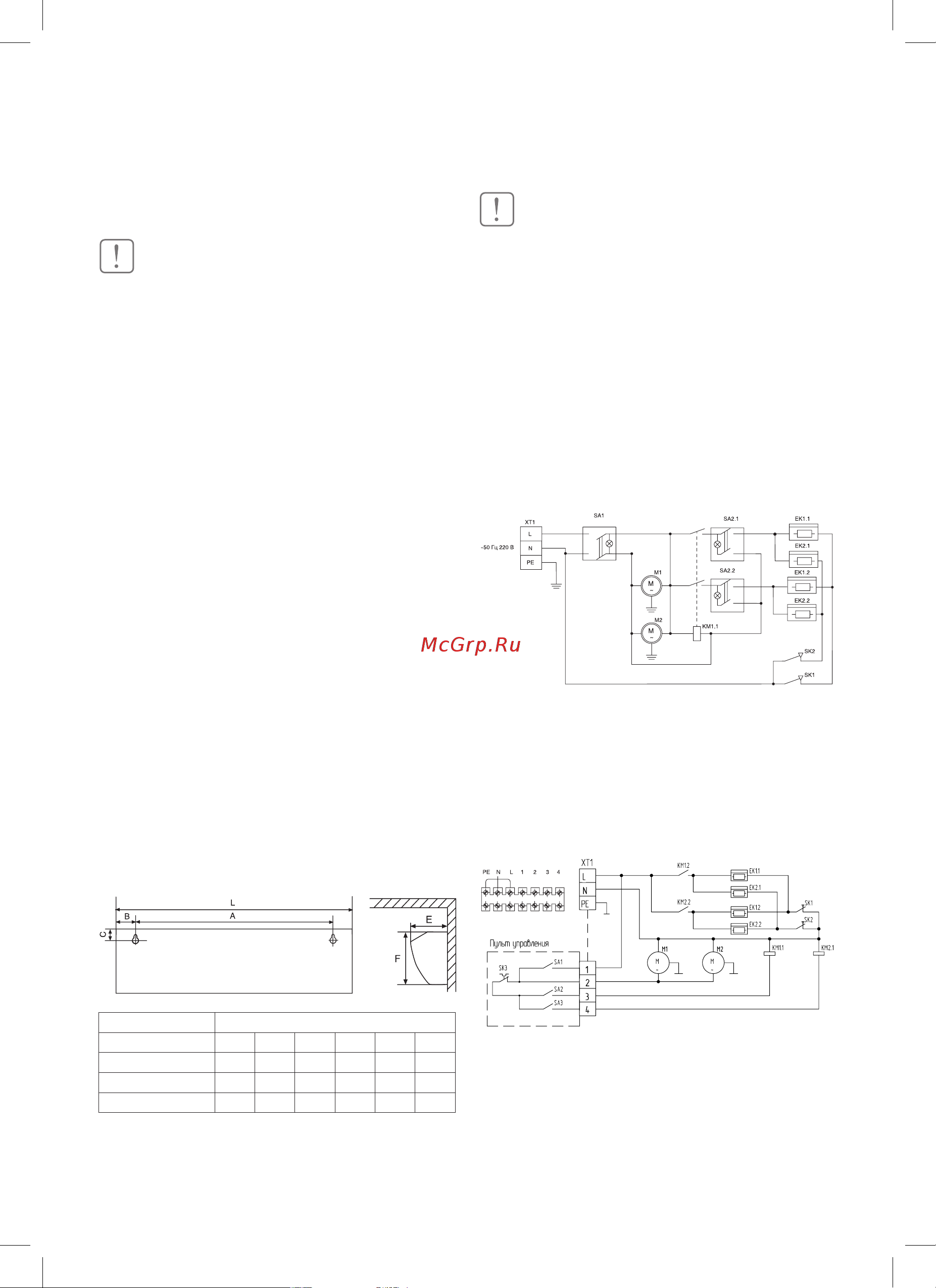

Установочные размеры завес
Схема задней поверхности корпуса
Модель Размеры, мм
L А В С F E
BНС-L08-S05-M 805 665 65 30 150 155
BНС-L10-S06-M 1080 943 65 30 150 155
BНС-L15-S09-M 1575 1436 65 30 150 155
Подключение к электрической сети
ВНИМАНИЕ!
Тепловая завеса должна подключаться специ-
алистами, имеющими соответствующую груп-
пу допуска по электробезопасности.
Подключение к электросети осуществляется
через устройство защиты в соответствии с
«Правилами эксплуатации электроустановок»
(ПУЭ).
Для подключения моделей ВНС-L08-S05-M, ВНС-
L10-S06-M, ВНС-L15-S09-M необходимо снять
крышку на верхней стенке корпуса, завести
шнур питания и подключить его к клеммной ко-
лодке. Электрические схемы приведены ниже.
Схема электрическая ВНС-L08-S05-M.
EK1,ЕК2 – электронагреватель;
SK1, SK2 – термовыключатель;
КМ1, КМ2 – магнитный пускатель;
ХТ1 – колодка клеммная;
М1, М2 – электродвигатель.
Схема электрическая ВНС-L10-S06-M.
EK1, EK2 – нагревательные элементы;
SА2, SA3 – выключатели нагревателей;
M1, М2 – электродвигатели вентиляторов;
SK1, SK2 – защитные термостаты;
KM1, КМ2 – электромагнитные реле;
SK3 – терморегулятор;
SA1 – сетевой выключатель;
XT1 – колодка клеммная.
