Ballu BНС-L08-S05-M [6/16] Управление прибором

Подготовка к работе

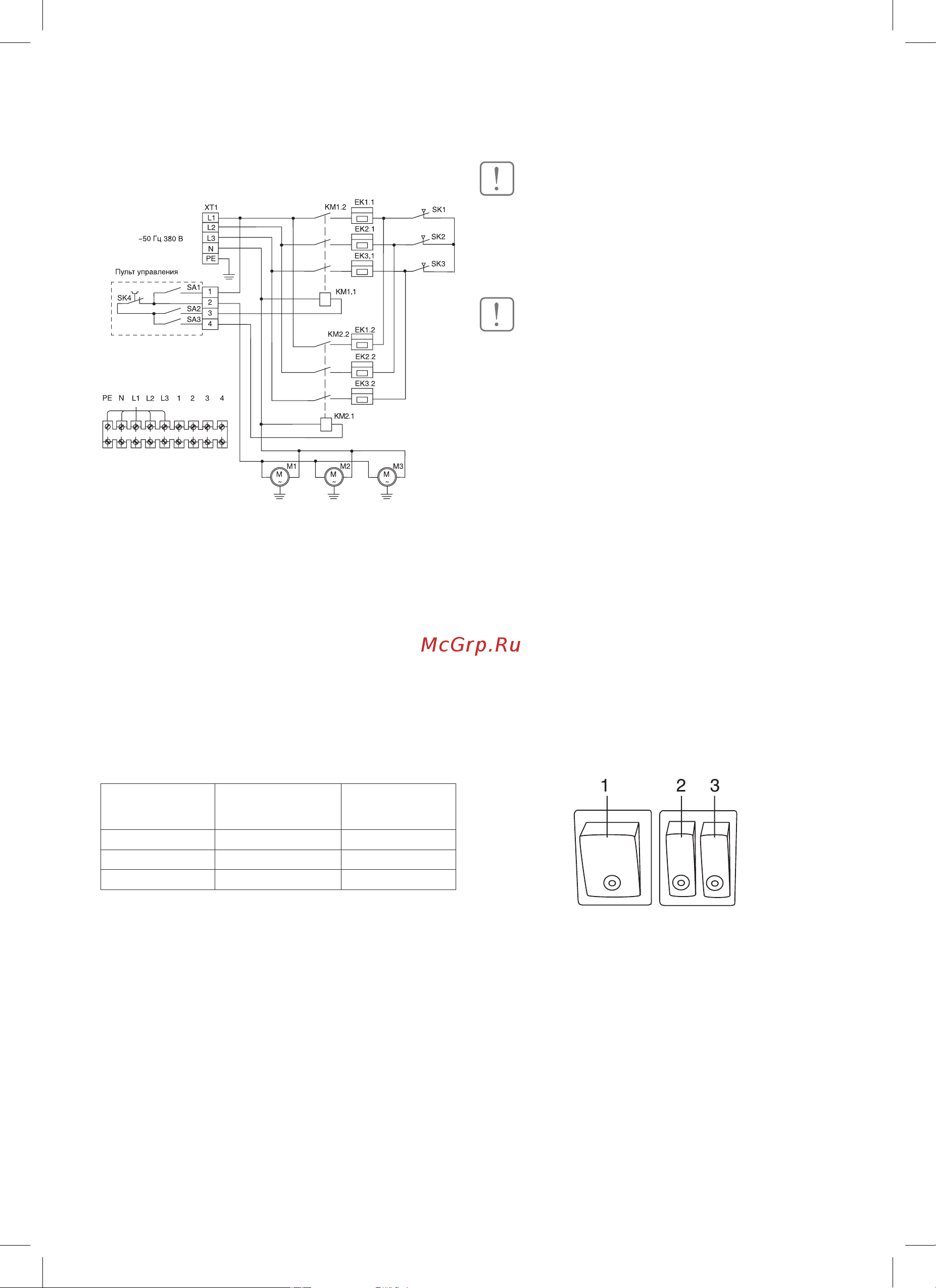

Схема электрическая ВНС-L15-S09-M.

EK1, EK2, EK3 – электронагревательные эле-

менты;

SA2, SA3 – выключатели нагревателей;

M1, М2, М3 – электродвигатели вентиляторов;

SK1, SK2, SK3 – защитные термостаты;

КM1, КМ2 – магнитные пускатели;

SK4 – терморегулятор;

SA1 – сетевой выключатель;

XT1 – колодка клеммная.

Номинальный ток автоматического выключа-

теля и сечение подводимого кабеля должны

соответствовать таблице ниже.

Тепловая

завеса

Номинальный ток

автоматического

выключателя

Сечение медно-

го кабеля, мм

ВНС-L08-S05-M 25 А 3x2,5

ВНС-L10-S06-M 32 А 3x4,0

ВНС-L15-S09-M 16 А 5x2,5

Подключение пульта управления

Для установки пульта управления необходи-

мо, отвернув винт, снять верхнюю крышку и

панель пульта, закрепить пульт на стене, уста-

новить панель и верхнюю крышку.

Пульт управления подключать к завесе по-

средством четырехжильного медного кабеля,

сечением не ниже 0,75 мм

в соответствии с

цифровым обозначением контактов на клемм-

ной колодке завесы и контактов пульта управ-

ления: контакт «1» на завесе к контакту «1»

на пульте управления, контакт «2» на завесе к

контакту «2» на пульте и т.д.

ВНИМАНИЕ!

Пульт управления должен располагаться вне

зоны воздушного потока завесы, иначе работа

терморегулятора будет зависеть от температу-

ры воздушного потока.

ВНИМАНИЕ!

При первом включении завесы возможно по-

явление характерного запаха и дыма (проис-

ходит сгорание масла с поверхности электро-

нагревателей). Поэтому рекомендуется перед

установкой включить завесу в режиме подо-

грева на 10-20 минут в хорошо проветривае-

мом помещении.

Управление прибором

Управление завесами

Управление завесой ВНС-L08-S05-M осущест-

вляется блоком управления, расположенном

на корпусе завесы. Управление завесами

ВНС-L10-S06-M и ВНС-L15-S09-M осуществля-

ется с помощью выносного проводного пульта.

Пульт управления, при помощи встроенного в

него термостата, позволяет поддерживать не-

обходимую температуру воздуха вблизи прое-

ма и регулировать тепловую мощность завесы.

Управление завесами ВНС-L08-S05-M

1 – клавиша включения вентиляторов;

2, 3 – клавиши включения электронагревате-

лей.

Перед включением завесы клавиши управле-

ния должны находиться в положении 0.

Вентиляция (режим «0»).

Включение. Для включения завесы в режим

вентиляции (без нагрева) необходимо устано-

вить клавишу 1 в положение I, при этом начи-

нают работать вентиляторы завесы и загора-

ется подсветка клавиши.
