6
7
Управление прибором
Аварийное отключение
1. Отключите подачу газа на баллоне.
2. Выключите выключатель (2).
3. Извлеките электрическую вилку из розетки.
Перед началом эксплуатации убедитесь, что неис-
правность устранена.
Техническое обслуживание
Достаньте форсунку, проверьте ее и почистите, про-
дув в обратном направлении потока газа.
Снимите камеру сгорания (убедитесь, что вы от-
крутили все винты, а также все провода, соеди-
няющие камеру сгорания с корпусом теплогене-
ратора), достаньте головку горелки из камеры
сгорания. Почистите головку горелки с помощью
сжатого воздуха. Замените детали со следами из-
носа и трещинами. Проверьте установки электро-
да и термопары по схеме 1 и 2.

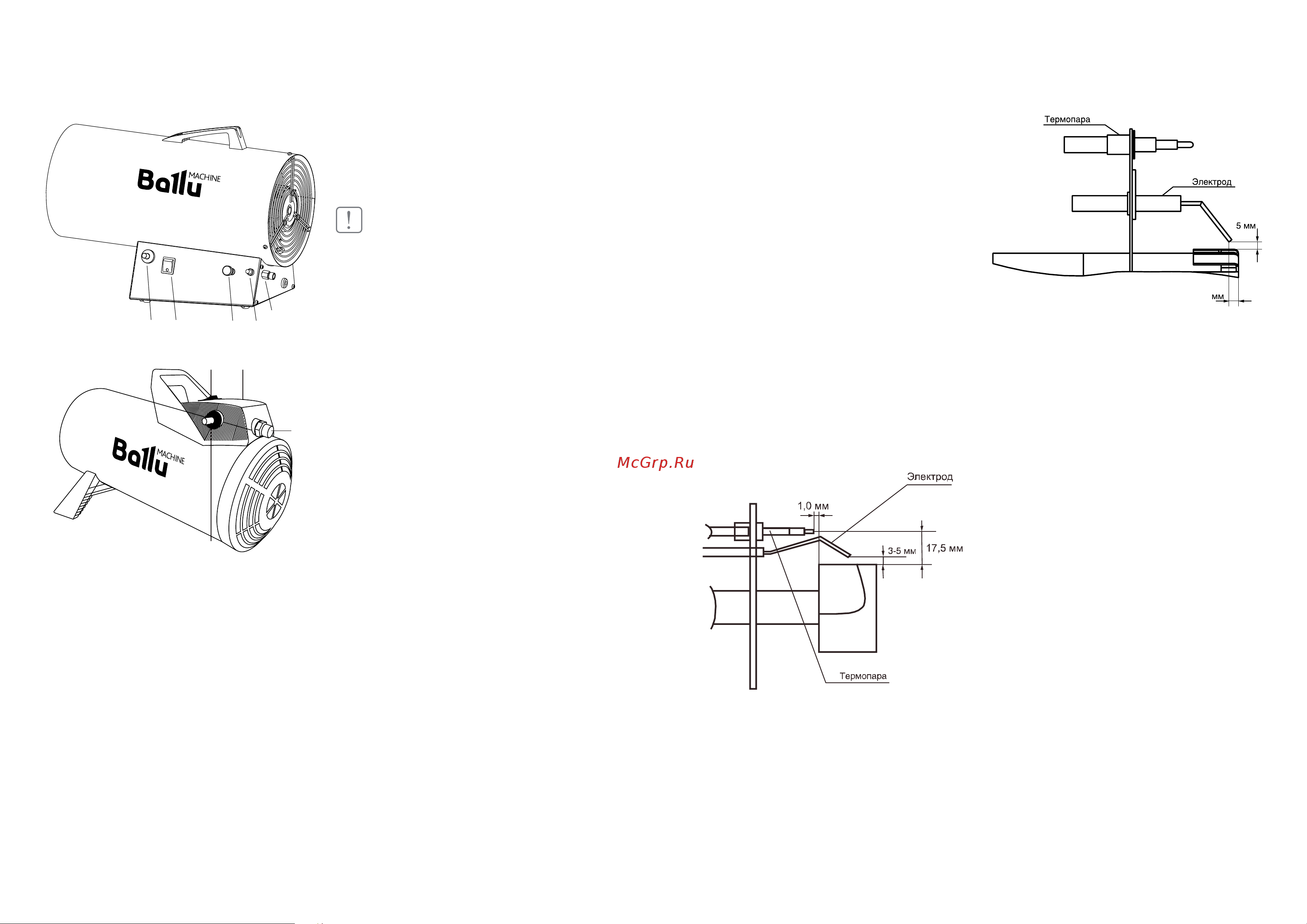

Схема 1
Для BHG-40, BHG-60, BHG-85
Техническое обслуживание
Управление прибором
1 2 4
5
3
2 4
5
1
1. Пьезо-зажигатель
2. Выключатель
3. Кран регулировочный
4. Клапан газовый
5. Ниппель
Подготовка к эксплуатации
1. Извлечь теплогенератор из упаковки. В случае
пребывания на холоде теплогенератор должен
быть выдержан в рабочих климатических усло-
виях не менее 2 часов.
2. Установить теплогенератор так, чтобы был сво-
бодный доступ к органам управления и доступ
воздуха к воздухозаборным отверстиям.
3. Теплогенератор необходимо заземлить.
4. Подключите шланг подачи газа к ниппелю (5)
на теплогенераторе. Убедитесь, что шланг по-
дачи газа не перекручивается, т.к. это может
вызвать повреждения шланга.
5. Подключите соединительную гайку редуктора
к газовому баллону.
ВНИМАНИЕ!
• Данное соединение имеет левую резьбу.
• Проверьте все газовые соединения, включите
подачу газа и убедитесь в отсутствии утечек
(см. разделы «Техническое обслуживание» и
«Устранение неисправностей»).
• Вставьте электрическую вилку в розетку.
Включение
1. Эксплуатация тепловентилятора должна осу-
ществляться в диапазоне рабочих температур
от - 10 до + 40°С.
2. Включите подачу газа на баллоне.
3. Включите выключатель (2). Убедитесь, что вен-
тилятор работает.
4. Нажмите кнопку газового клапана (4) и в то же
время несколько раз нажмите кнопку пьезо-
зажигателя (1) до тех пор, пока не загорится
пламя. Кнопку газового клапана необходимо
держать не менее 30 секунд, после чего горел-
ка будет гореть сама и теплогенератор начнет
работать.
5. Для моделей BHG-20, BHG-40, BHG-40M,
BHG-60, BHG-85 отрегулируйте подачу газа
ручкой на кране регулировочном (3) на необ-
ходимую мощность.
Отключение
1. Перекройте подачу газа на баллоне.
2. После этого, в течение пяти минут, дайте вен-
тилятору охладить теплогенератор и затем от-
ключайте выключатель (2).
3. Извлеките электрическую вилку из розетки.
4. Если газовый теплогенератор не используется
в течение длительного времени, то его необ-
ходимо отключить от источника питания и от
газового баллона.
Схема 2
4,5
Для BHG-10, BHG-20, BHG-10M, BHG-20M, BGH-40M
Проверка герметичности подачи газа
Проверьте герметичность газового шланга ивсех
соединений в линии подачи газа. Пропан имеет
характерный запах, что позволяет легко и во-
время обнаружить утечку. Если вы обнаружили
утечку, необходимо изолировать открытый огонь
и закрыть клапан газового баллона. Не проверяй-
те отсутствие утечек, используя открытый огонь.
Определяйте наличие утечек только по запаху.
Для того, чтобы подтвердить наличие утечки на-
мыльте предполагаемое место утечки мыльной
пеной. Уплотните все резьбовые соединения в
линии подачи газа с помощью специального гер-
метика Loctite 577.
