12
13

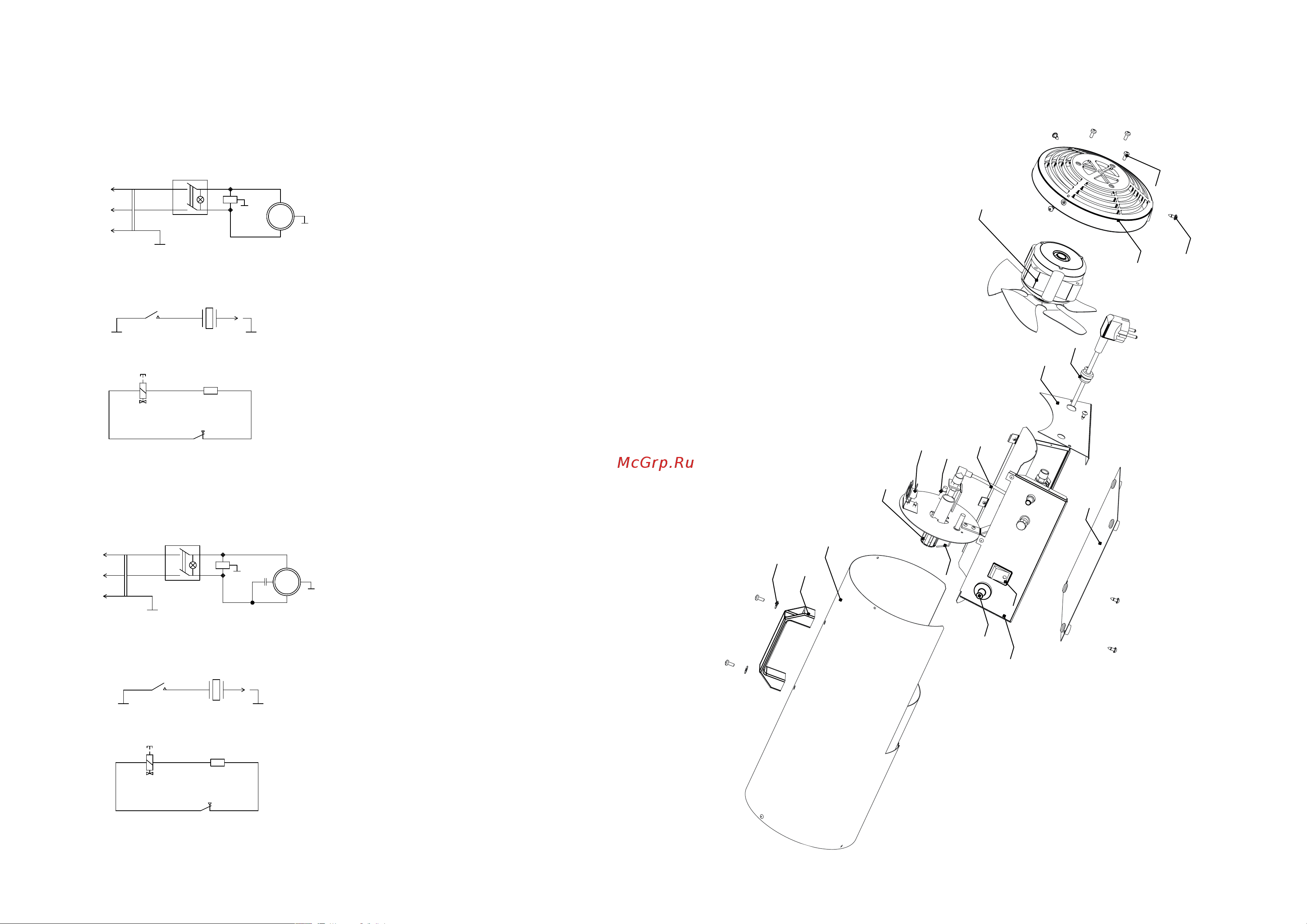

Приложение
Электрическая схема
Схема электрическая принципиальная для моделей BHG-10, BHG-20, BHG-10М, BHG-20М
SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.
1. Вентилятор
2. Горелка
3. Г азовый тракт
4. Дно
5. Корпус
6. Коробка
7. Кнопка включения
8. Пьезоподжиг
9. Решетка задняя
10. Ручка
11. Стенка задняя
12. Термоста т
13. Термопар а
14. Фикса тор кабеля
15. Электрод
16. Винт М4х10 DIN 7985
17. Винт самонарезающий 3,9х10 DIN 7981
18. Шайба М4 увеличенная ГОСТ 6958-70
Схема электрическая принципиальная для моделей BHG-40M, BHG-40, BHG-60, BHG-85
L
N
PE
~
22
0
-
2 30
В
S A 1
Y A 1
SА 2
B
Q
1
M1
M
~
S1
SK 1
G1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
S А 2
B Q1
S1
SK 1
G1
L
N
PE
~
220
-
2 30 В
YА 1
M1
M
~
C1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.
SА 1
Приложение
BHG-10, 20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1. Вентилятор
2.
Го релка
3. Г
азовый тракт
4. Дно
5. К
орпус
6. К
оробка
7. Кнопка включения
8. Пьезоподжиг
9. Решетка задняя
10. Ручка
11. Стенка задняя
12.
Термоста т
13.
Термопар а
14. Фик
са тор кабеля
15. Электрод
16. Винт М4х10 DIN 7985
17. Винт самонарезающий 3,9х10 DIN 7981
18. Шайба М4 увеличенная ГОСТ 6958-70
