Приложение
Приложение

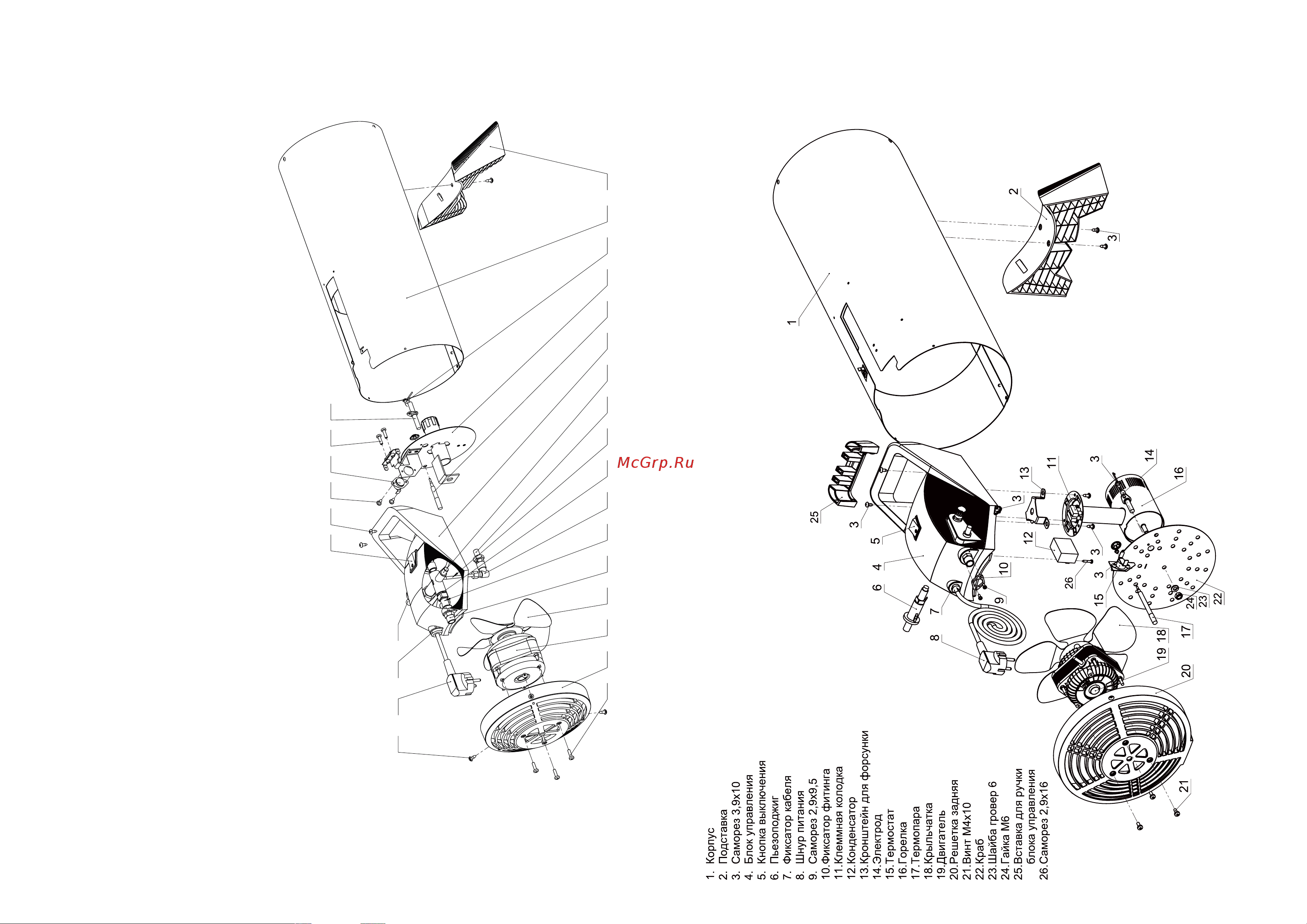

BGH-10М, BGH-20М
1
2
2
3
54 67 8
9
9
10
11
12
12
13
14
15
16
17 18 1920
21
22 23
11
1.
Блок управления
2.
Винт 4х14 DIN 7985-Н оксид (крест)
3.
Выключат.клавишный C6053PLNAB зеленая линза,
серый корпус
4.
Клапан ST-20B-25(2014)
5.
Клапан ST-406A(2014)
6.
Корпус
7.
Крыльчатка ST-172
8.
Подставка
9.
Пьезоподжиг с электродом
10.
Решетка задняя
11.
Саморез 3,9х9,5 DIN 7981 - с оксид
12.
Саморез 3,9х10 DIN 7981
13.
Термопара ST-RRDT-FI01 (2014)
14.
Термостат биметаллический КSD 301- 90C (с авт.
сбросом, вертикальными выводами)
15.
Трубка медная I=150mm ST-CT-01-150
16.
Фиксатор кабеля SB7R-1
17.
Фитинг ST-FT-01
18.
Фитинг угловой GH-F-A-001-1(2014)
19.
Форсунка GH-S-060-175-1[80-200]
20.
Шайба Al-10.17
21.
Шнур ПВС-ВП 3х0.75 1.4м черный цвет
22.
Электродвигатель YJF5-00 5_30 Вт
23.
Горелка GH-20
BGH-40M
1. Блок управления
2. Винт 4х14 DIN 7985-Н оксид (крест)
3. Выключат.клавишный C6053PLNAB зеленая линза, серый корпус
4. Клапан ST-20B-25(2014)
5. Клапан ST-406A(2014)
6. Корпус
7. Крыльчатка ST-172
8. Подставка
9. Пьезоподжиг с электродом
10. Решетка задняя
11. Саморез 3,9х9,5 DIN 7981 - с оксид
12. Саморез 3,9х10 DIN 7981
13. Термопара ST-RRDT-FI01 (2014)
14. Термостат биметаллический КSD 301- 90C (с авт. сбросом, вертикальными выводами)
15. Трубка медная I=150mm ST-CT-01-150
16. Фиксатор кабеля SB7R-1
17. Фитинг ST-FT-01
18. Фитинг угловой GH-F-A-001-1(2014)
19. Форсунка GH-S-060-175-1[80-200]
20. Шайба Al-10.17
21. Шнур ПВС-ВП 3х0.75 1.4м черный цвет
22. Электродвигатель YJF5-00 5_30 Вт
23. Горелка GH-20
