![Ballu BHG-20(M) Инструкция по эксплуатации онлайн [9/15] 707099](/img/pdf.png)
Ballu BHG-20(M) Инструкция по эксплуатации онлайн [9/15] 707099
![Ballu BHG-20(M) Инструкция по эксплуатации онлайн [9/15] 707099](/views2/1842655/page9/bg9.png)
16
17

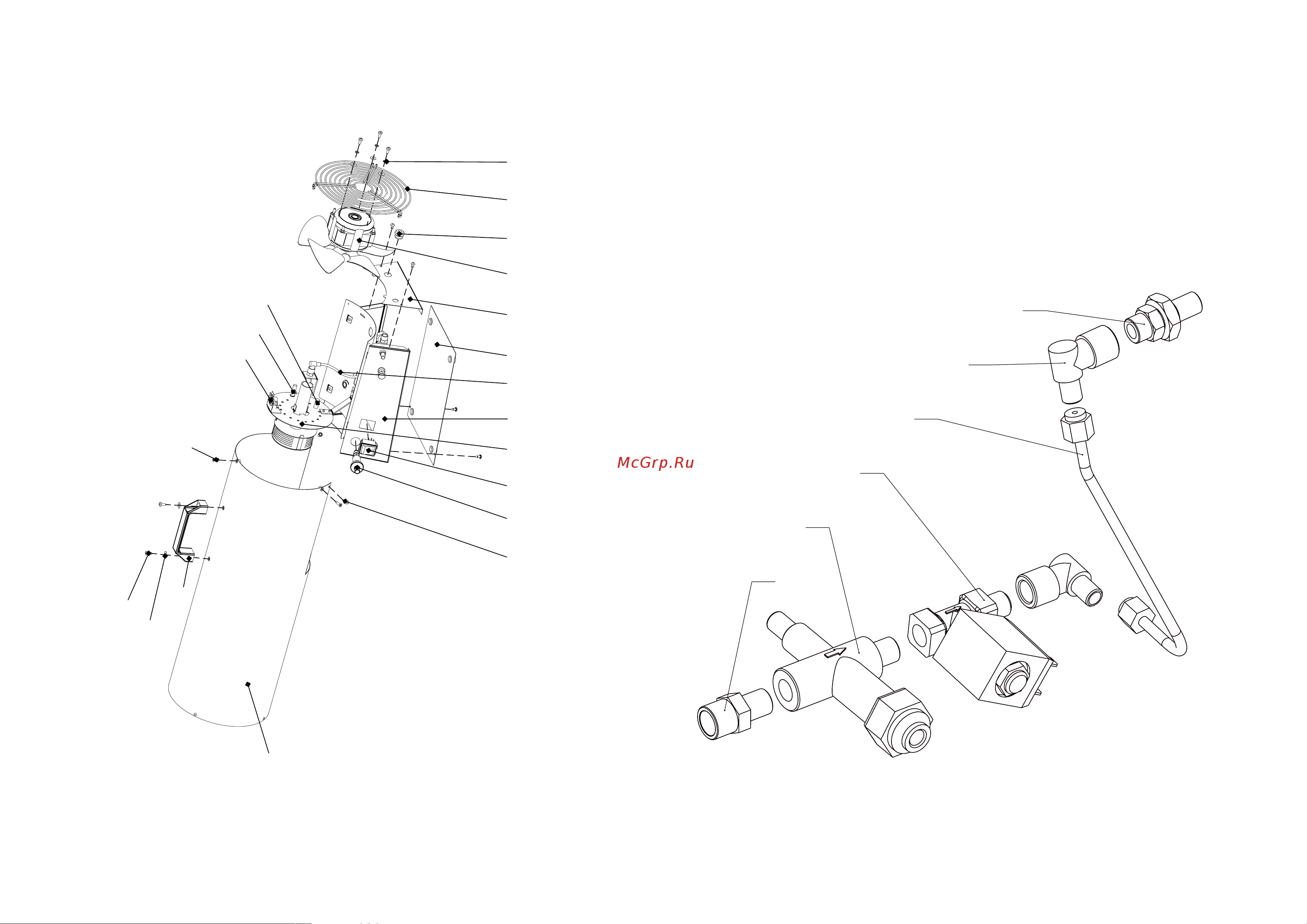

Приложение
Приложение
BHG-40, BHG-60, BHG-85
16
19
10
5
17
12
15
13
18
78
62 43 11 1 29 0
1. Вентилятор
2. Г
орелка
3. Г
азовый тракт
4. Дно
5. К
орпус
6. К
оробка
7. Кнопка включения
8. Пьезоподжиг
9. Решетка задняя
10. Ручка
11. Стенка задняя
12. Т
ермостат
13. Т
ермопара
14. Фик
сатор кабеля
15. Электрод
16. Винт М4х10 DIN 7985
17. Винт М4х14 потай. ГОСТ 17475-80
18. Винт самонарезающий 3,9х10 DIN 7981
19. Шайба М4 увеличенная ГОСТ 6958-70
20. Шайба гровер М4 ГОСТ 6402
14
Газовый узел BHG-10, BHG-10M, BHG-20M
1
2
3
4
5
6
1. Форсунка
2. Угловой фитинг
3. Трубка
4. Фитинг ST-Ft-02
5. Клапан безопасности
6. Нипель
1. Вентилятор
2. Горелка
3. Газовый тракт
4. Дно
5. Корпус
6. Коробка
7. Кнопка включения
8. Пьезоподжиг
9. Решетка задняя
10. Ручка
11. Стенка задняя
12. Термостат
13. Термопара
14. Фиксатор кабеля
15. Электрод
16. Винт М4х10 DIN 7985
17. Винт М4х14 потай. ГОСТ 17475-80
18. Винт самонарезающий 3,9х10 DIN 7981
19. Шайба М4 увеличенная ГОСТ 6958-70
20. Шайба гровер М4 ГОСТ 640211
1. Форсунка
2. Угловой фитинг
3. Трубка
4. Фитинг ST-Ft-02
5. Клапан безопасности
6. Нипель
