Приложение
Приложение

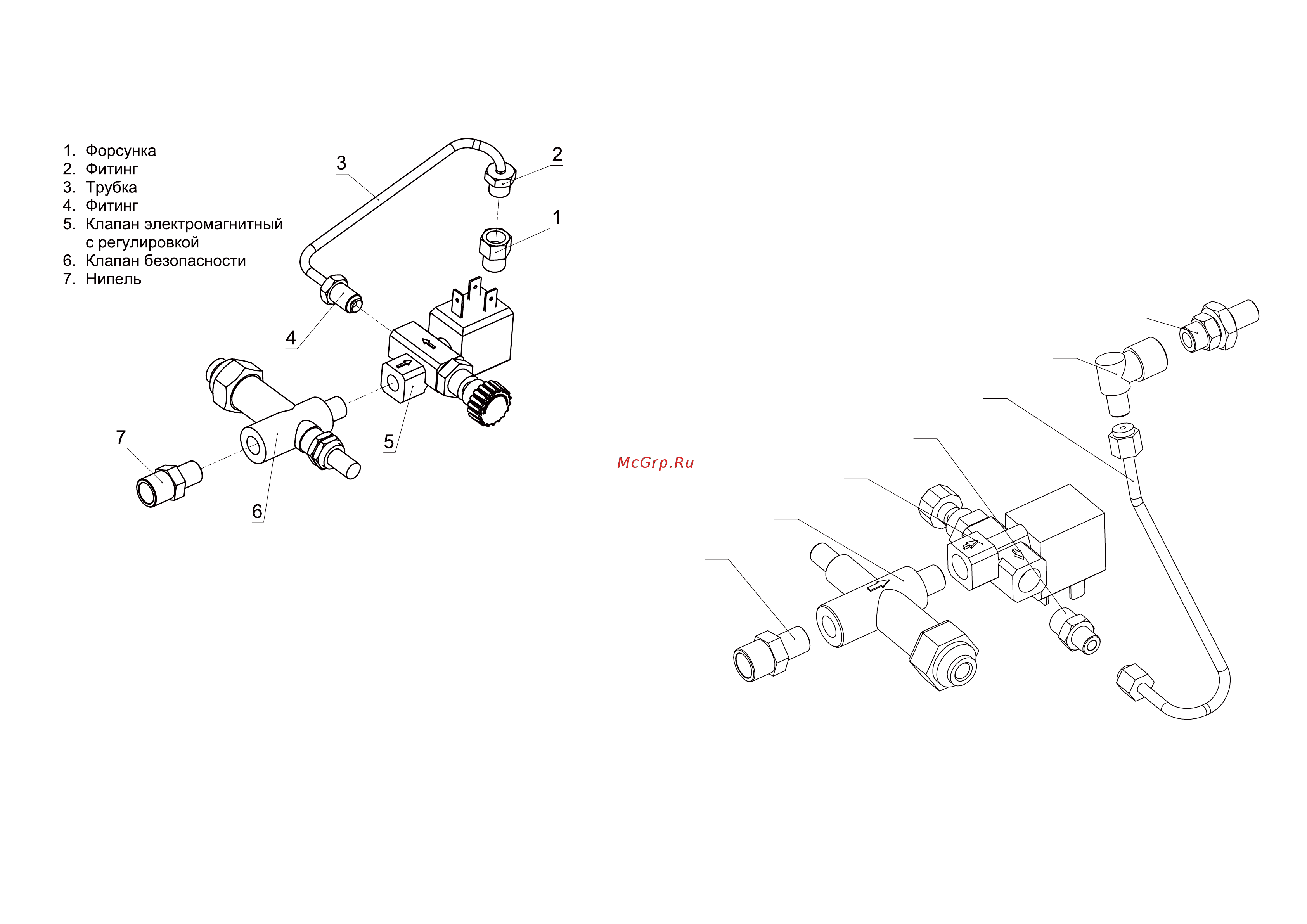

Газовый узел BHG-40M
Газовый узел BHG-20, BHG- 40, BHG- 60, BHG- 85
1
2
3
4
5
6
7
1. Форсунка
2. Угловой фитинг
3. Трубка
4. ST-FТ-02
5. Клапан электромагнитный
с регулировкой
6. Клапан безопасности
7. Нипель
1. Форсунка
2. Угловой фитинг
3. Трубка
4. ST-FТ-02
5. Клапан электромагнитный с регулировкой
6. Клапан безопасности
7. Нипель
