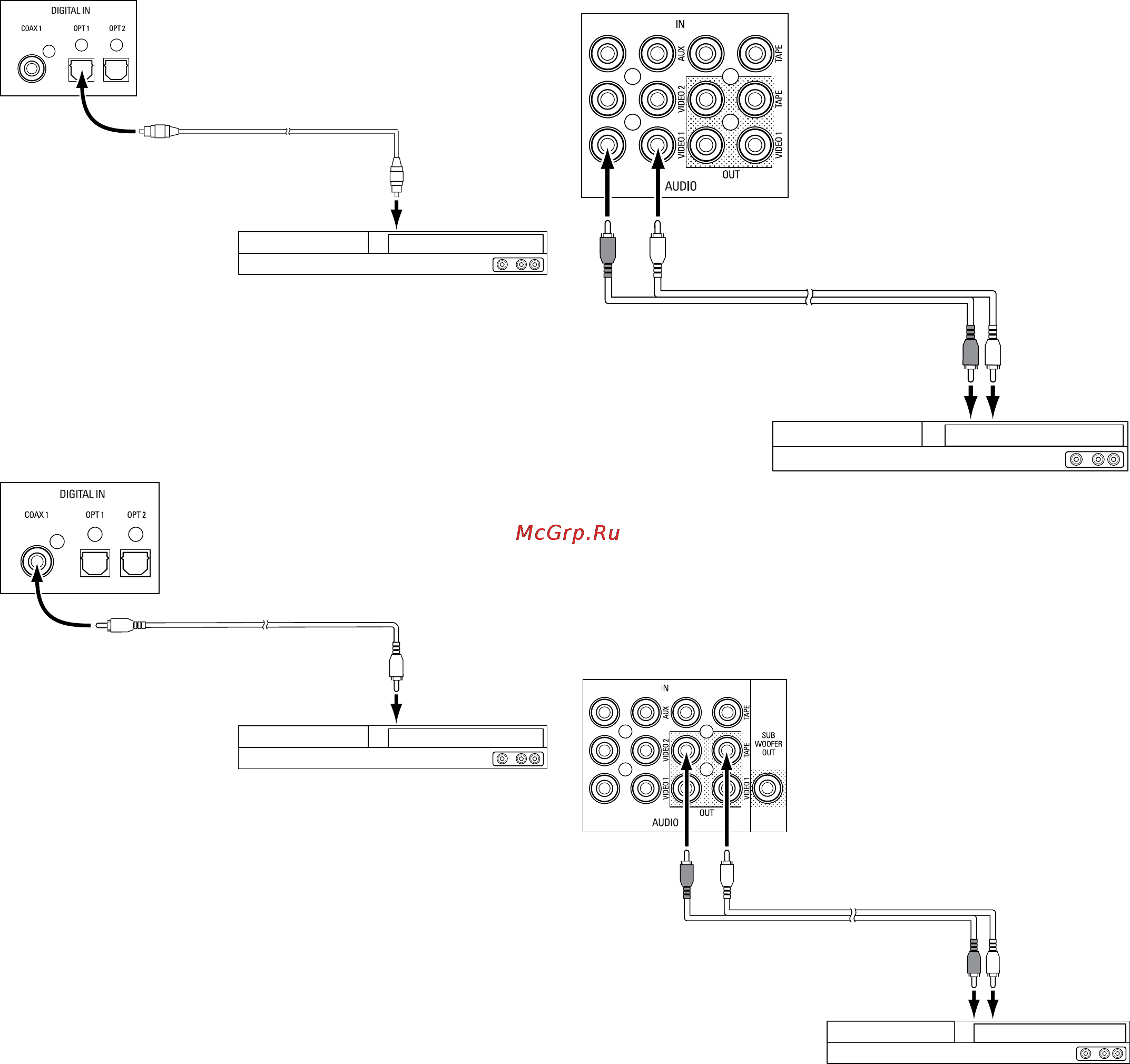

Cyfrowe urządzenia audio ze złączami optycznymi
Jeśli urządzenia źródłowe posiadają optyczne wyjścia cyfrowe, należy podłączyć je do
optycznych złączy cyfrowych audio odbiornika AVR.
Do optycznego wyjścia
cyfrowego audio
Cyfrowe złącza audio
odbiornika AVR
Urządzenie źródłowe
ze złączem optycznym
Optyczny kabel cyfrowy audio
(nie należy do zestawu)
Cyfrowe urządzenia audio ze złączami koncentrycznymi
Jeśli urządzenia źródłowe posiadają koncentryczne wyjścia cyfrowe, należy podłączyć je
do koncentrycznych złączy cyfrowych audio odbiornika AVR.
Do koncentrycznego
wyjścia cyfrowego audio
Cyfrowe złącza audio
odbiornika AVR
Urządzenie źródłowe ze
złączem koncentrycznym
Koncentryczny kabel cyfrowy audio
(nie należy do zestawu)
Urządzenia analogowe audio
Urządzenia źródłowe nieposiadające złączy HDMI lub cyfrowych złączy audio należy
podłączać do analogowych złączy audio. W przypadku podłączania urządzeń wideo do
wejść Video 1 lub Video 2 odbiornika AVR należy podłączyć również kompozytowe wyjście
wideo urządzenia źródłowego do odpowiedniego złącza kompozytowego wideo odbiornika.
Do wyjścia analogowego
audio stereo
Analogowe złącza audio
odbiornika AVR
Analogowe urządzenie
źródłowe
Kabel audio stereo
(nie należy do zestawu)
Dyktafon
Podlaczyć wejscia analogowe dyktafonu do analogowych zlaczy audio Tape Out odbiornika.
Teraz możliwe będzie nagrywanie dowolnych sygnałów z analogowych wejść audio (oprócz
wejścia Tape In).
Do wejść nagrywania
analogowego sygnału
audio stereo
Analogowe złącza audio odbiornika
AVR do podłączania dyktafonu
Dyktafon analogowy
Kabel audio stereo
(nie należy do zestawu)
