PL0004-01001
LEFT
LFE SUB
OUTPUT
12V
TRIGGER
OUTPUT
+ – + –
+ –
+ –
+ –
+ –
+ –
RIGHT
SURROUNDFRONT CENTER
10
10 11
Если предусилитель/процессор или другое аудио-/видеоустройство оснащено
выходом для включения сабвуфера, который подает от 3 до 30 В (постоянного или
переменного тока), подсоедините его ко входу для внешнего сигнала включения
4
HKTS200SUB. Если выход устройства имеет разъем 3,5 мм, для подключения
можно использовать комбинированный кабель для низкочастотных эффектов (LFE)
и включения сабвуфера.

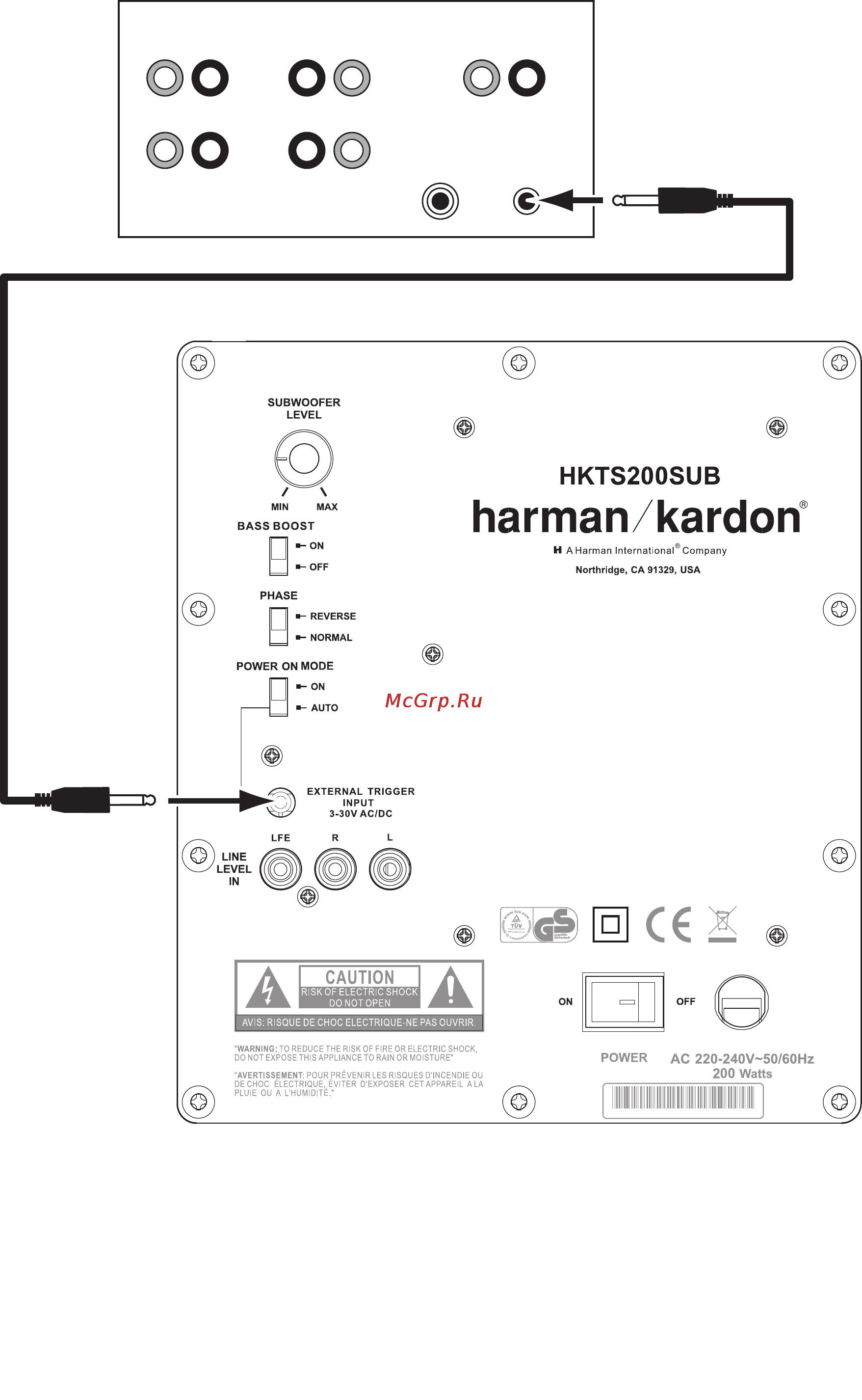

Подключение к источнику питания для включения сабвуфера
Ресивер
Сабвуфер
Кабель для
включения
сабвуфера
(черные концы)
0165CSK - HK HKTS20 and HKTS30 v6.indd 10 08/10/09 13:49:23
