LEFT
LINE-LEVEL
OUTPUTS
L R
+ – + –
+ –
+ –
+ –
+ –
+ –
RIGHT
SURROUNDFRONT CENTER
8
8 9
РУССКИЙ
Данный способ относится к ресиверам и предусилителям/процессорам без
отдельного выходя для сабвуфера, но с линейными выходами с предварительным
усилением (с регулируемой громкостью). Если ресивер или предусилитель/про-
цессор имеет отдельный выходом с низкочастотной фильтрацией для сабвуфера,
см. раздел Подключение сабвуфера к ресиверу или предусилителю/процессору с
отдельным выходом для сабвуфера на стр. 8.
При подключении системы к ресиверу с левым и правым выходами, не подключен-
ными ко входам усилителя, подключите разъемы LFE (фиолетовые) комбинирован-
ного кабеля для низкочастотных эффектов (LFE) и включения сабвуфера к одному
из этих выходов и к одному из ’  • / Ž

6
сабвуфера HKTS200SUB. Используйте второй кабель RCA (не входит в
комплект), чтобы подключить линейный выход ресивера или предусилителя ко
второму ’  • / Ž 
6
.
При подключении системы к ресиверу с левым и правым выходами, подключенны-
ми к фронтальным левому и правому входам усилителя, подсоедините одиночные
концы разветвителей (не входят в комплект) к левому и правому выходам ресивера
или усилителя. Подсоедините один из 2 противоположных концов Ž 
’  • / Ž 
6
, а второй – к левому
и правому входам усилителя.
Подключите все сателлитные громкоговорители и центральный громкоговоритель к
соответствующим клеммам ресивера или усилителя.
В меню настроек ресивера или предусилителя/процессора настройте функцию
сабвуфер включен и установите фронтальные, центральный и тыловые громкогово-
рители на малый уровень.
После установки и проверки всех соединений подключите  
8
HKTS200SUB к розетке переменного тока.

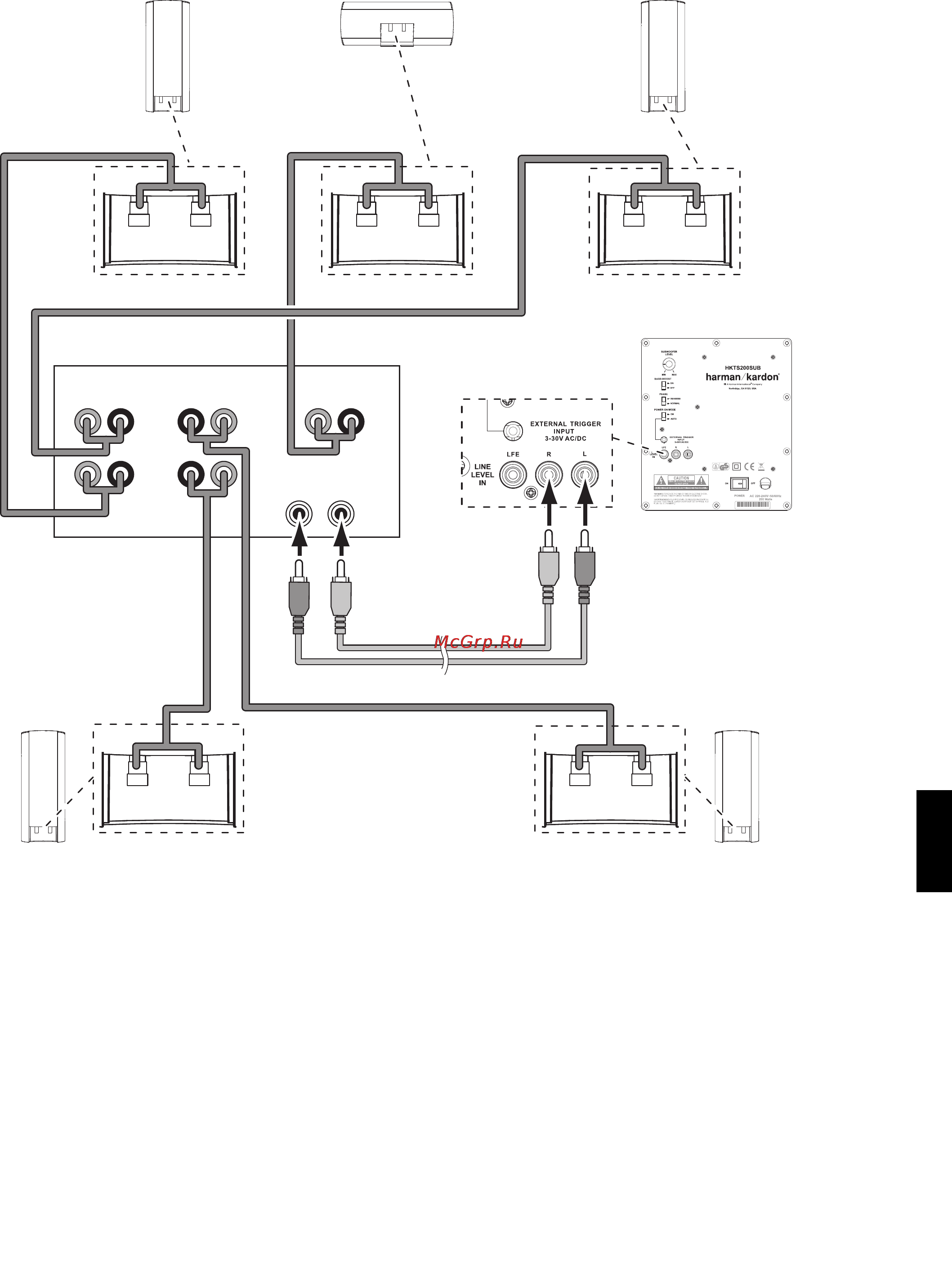

Подключение сабвуфера к ресиверу или предусилителю/процессору с линейными выходами
Левый фронтальный
Ресивер
Тыловой
левый
Тыловой
правый
Сабвуфер
Центральный Правый фронтальный
Левый фронтальный
кабель громкоговорителя
(белые полоски)
Тыловой правый
кабель громкоговорителя
(серые полоски)
Тыловой левый
кабель громкоговорителя
(синие полоски)
Кабель RCA
(не входит в комплект)
(красные и белые концы)
Центральный
кабель громкоговорителя
(зеленые полоски)
Правый фронтальный
кабель громкоговорителя
(красные полоски)
