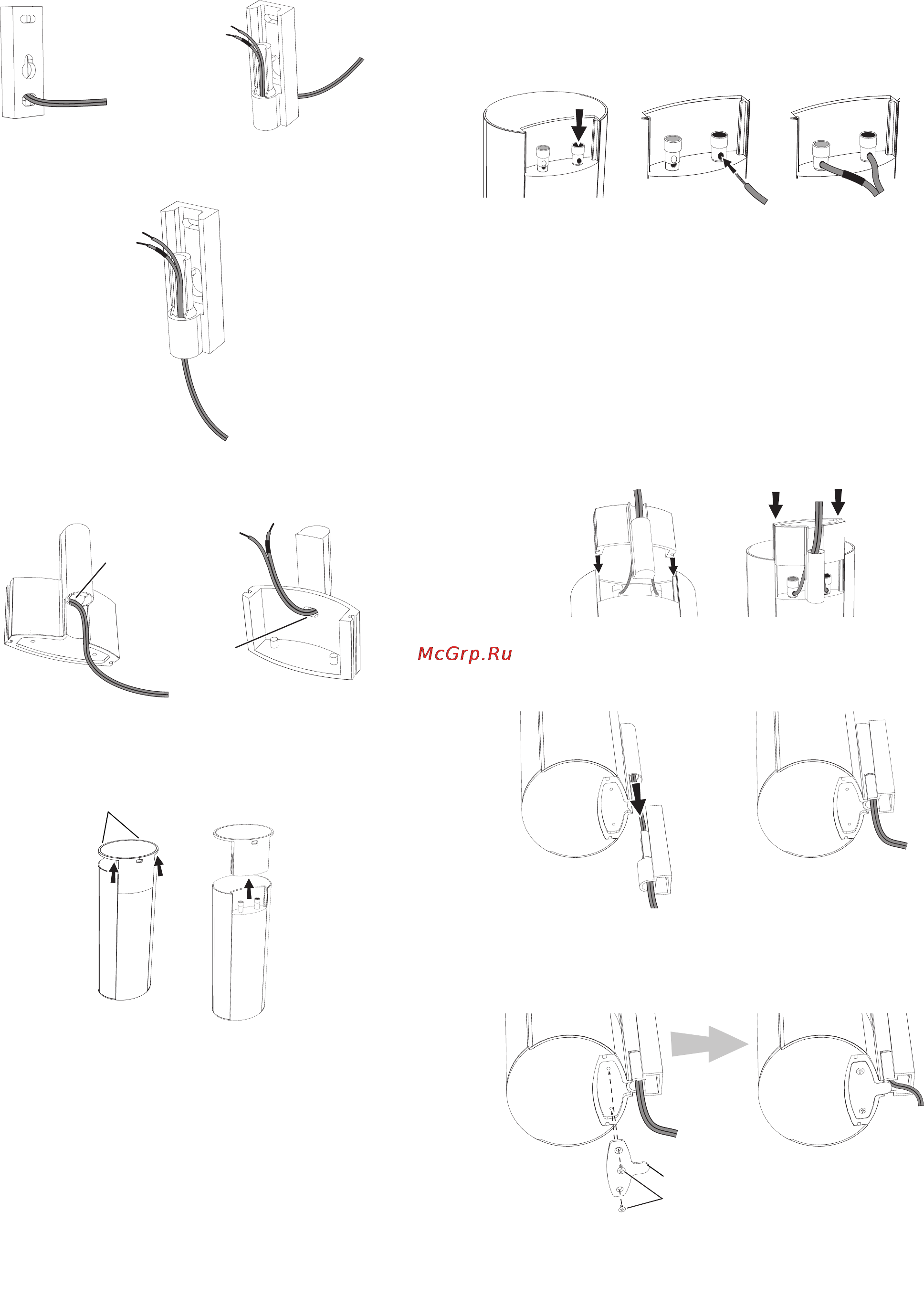

ПРИМЕЧАНИЕ: если провод проходит сквозь стену, его можно вывести непо-
средственно за кронштейном и продеть через нижнее отверстие настенной части
кронштейна, как показано на рисунке. Таким образом после установки громкогово-
рителя провод будет полностью скрыт.
Вставьте провод в нижнее
отверстие
Выньте провод отсюда
Если провод не проходит сквозь стену, вставьте его в настенную часть 5.
кронштейна, как показано на рисунке.
Проденьте провод через часть кронштейна со стороны громкоговорителя, как 6.
показано на рисунке.
Вставьте провод сюда
Выньте провод отсюда
Если основание громкоговорителя еще не снято, снимите его, как показано на 7.
рисунке. Основание будет скользить плавно, если надавить на него с одинаковой
силой с обеих сторон.
Надавите с одинаковой силой с
обеих сторон основания
Снимите основание с
громкоговорителя
ВНИМАНИЕ: перед подключением громкоговорителей убедитесь, что ресивер
или усилитель выключен и, по возможности, штекер питания вынут из розетки
переменного тока.
Подсоедините провод к клеммам громкоговорителя, как показано на рисунке.8.
Нажмите на верхнюю часть клеммы, чтобы открыть отверстие для a)
подсоединения.
Полностью вставьте неизолированный конец провода в отверстие.b)
Отпустите клемму, чтобы зафиксировать провод.c)
Вставьте провод с цветной полоской в красную (+) клемму громкоговорителя,
второй провод вставьте в черную (–) клемму громкоговорителя.
+
–
A. Нажмите на крышку, чтобы
открыть отверстие
B. Вставьте неизолированный
конец провода в отверстие
C. Отпустите крышку, чтобы
зафиксировать провод
ВАЖНО: старайтесь, чтобы неизолированные часть (+) и (–) проводов
не касались друг друга и противоположных клемм. Это может привести к
короткому замыканию, которое повредит ресивер или усилитель.
Вставьте часть кронштейна в громкоговоритель, как показано на рисунке. 9.
Совместите канавки кронштейна с направляющими громкоговорителя и
равномерно надавливайте на обе стороны кронштейна, чтобы вставить его в
громкоговоритель.
Полностью вставьте кронштейн в громкоговоритель, чтобы он встал на место.
•
Вставляя кронштейн в громкоговоритель, вытягивайте провисший провод
•
обратно через кронштейн.
Совместите канавки
кронштейна с
направляющими
громкоговорителя
Равномерно надавливайте на обе стороны кронштейна
Установите громкоговоритель на настенную часть кронштейна, как показано 10.
на рисунке. Вытягивайте провисший провод обратно через настенную часть
кронштейна.
Установите громкоговоритель на
настенную часть кронштейна
Установите стопорную пластину в углубление в нижней части кронштейна 11.
накладкой к кронштейну. Зафиксируйте пластину в кронштейне с помощью
2 винтов. Пластина предотвращает снятие громкоговорителя с кронштейна и
удерживает его при вращении кронштейна.
Винты из комплекта
Стопорная пластина
