Приложение

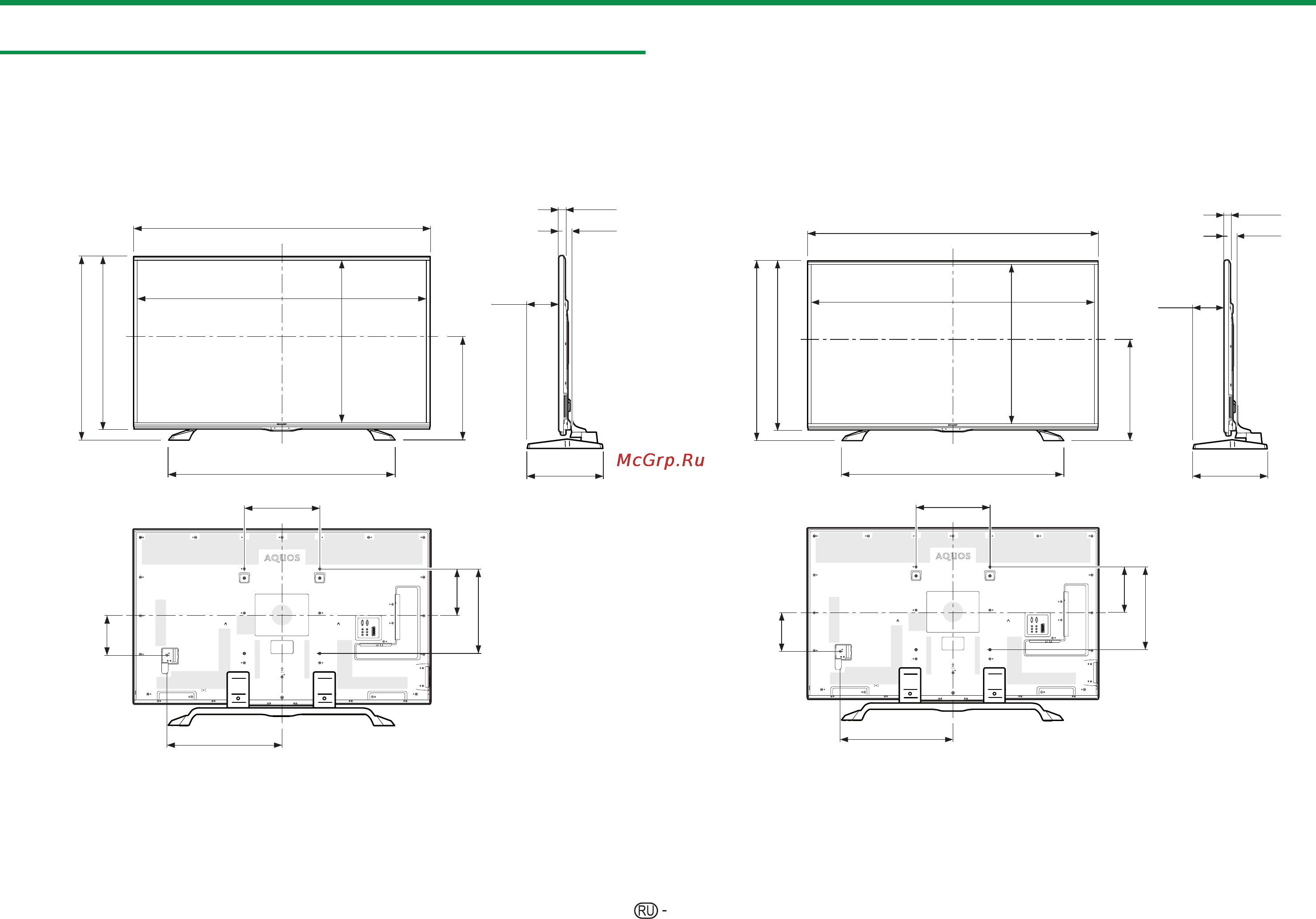

Размерные чертежи
I Активная площадь экрана
J Наиболее тонкая часть (не считая высоты разъёмов)
ПРИМЕЧАНИЕ
На чертежах не отображены выступающие части, например, винты, а также
некоторые детали.
(176)
(400)
(400)
(200)
(1059)
(1378)
(858)
(812)
(748)
*1
(461)
(1329)
*1
(575)
(385)
(59)
(29)
*2
(169)
LC-60PRO10R
(265)
(400)
(400)
(200)
(1059)
(1578)
(979)
(934)
(866)
*1
(522)
(1539)
*1
(623)
(385)
(59)
(29)
*2
(169)
LC-70PRO10R
