9
ВАЖНАЯ ИНФОРМАЦИЯ
– Выберите наиболее подходящий из
перечисленных ниже типов
подключения, исходя из возможностей
вашего телевизора.
– Подключите систему DVD
непосредственно к телевизору.
Использование составных
видеоразъемов (CVBS)
1 Составной видеокабель (желтый)
используется для соединения разъема CVBS
(VIDEO OUT) с входным видеоразъемом на
телевизоре (может иметь метку A/V In,Video
In, Composite или Baseband) (прилагаемый
кабель).
2 Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного) (прилагаемый кабель).
ВАЖНАЯ ИНФОРМАЦИЯ
– Достижение качества
прогрессивной развертки
видеоизображения возможно только
при использовании Y Pb Pr, кроме того,
требуется прогрессивная развертка TV.
Использование разъемов Component
Video (Y Pb Pr)
1 С помощью видеокабелей компонента
(красный/синий/зеленый) подсоедините
разъемы Y Pb Pr системы DVD к
соответствующим входным разъемам видео
компонента (обозначены как Y Pb Pr или YUV)
на телевизоре (кабель в комплект не входит).
2 Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного) (прилагаемый кабель).
3 Перейдите на стр. 15 для подробной
установки прогрессивной развертки.

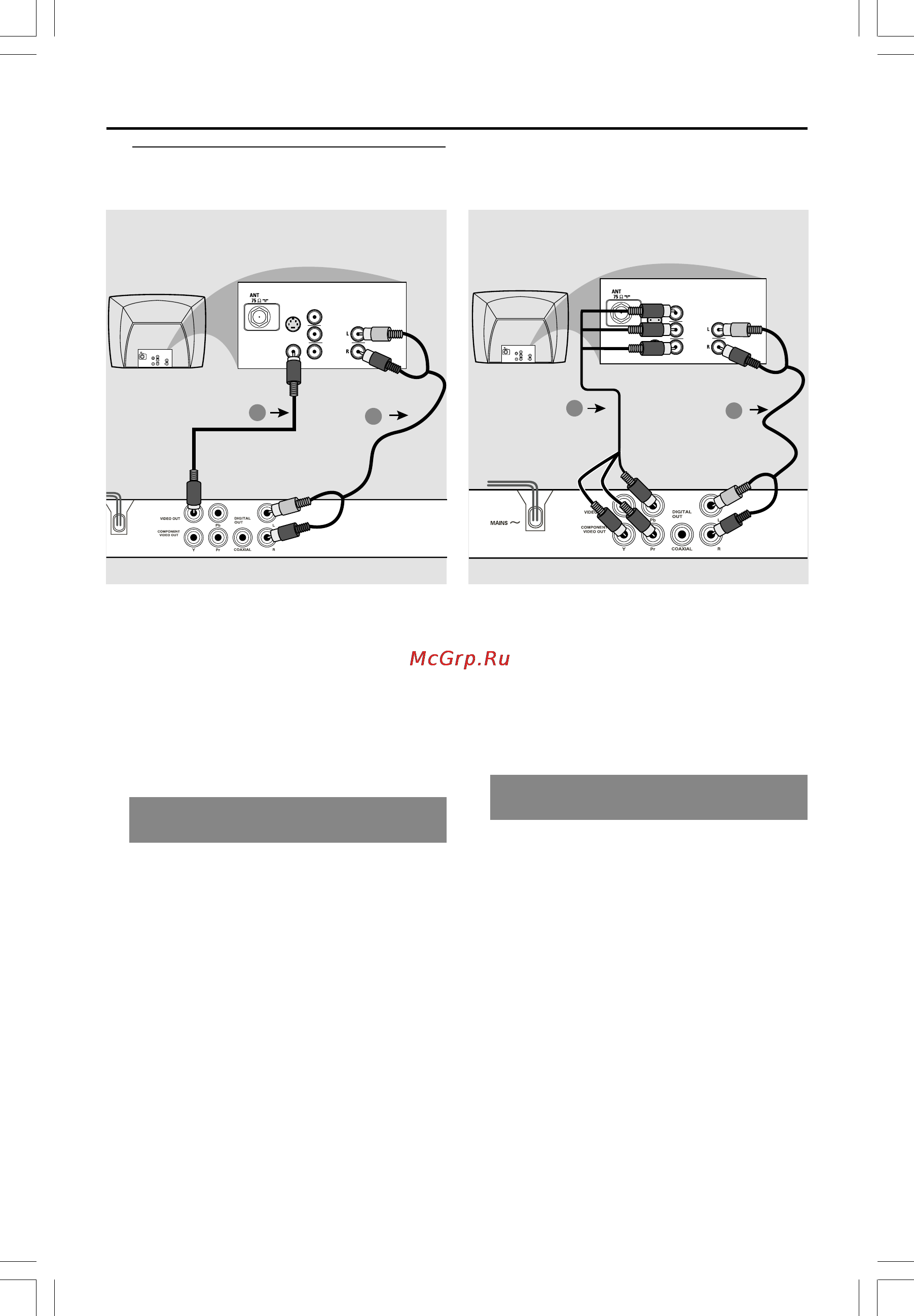

Подключения
Подключение
телевизора
AUDIO
IN
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
AUDIO
OUT
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
2
1
AUDIO
IN
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
AUDIO
OUT
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
2
1
