Расположение разъемов на задней панели компьютера
На рис. 2 показано расположение разъемов на задней панели компьютера. Некоторые
разъемы на задней панели компьютера окрашены; это помогает определить место
подключения кабелей.
1 Переключатель напряжения (в
некоторых моделях)
10Разъемы USB (2)
2 Разъем питания 11 Микрофон
3Стандартный разъем мыши 12 Выходной аудиоразъем
4 Стандартный разъем клавиатуры 13 Входной аудиоразъем
5 Разъем монитора VGA 14 Гнездо платы графического контроллера PCI
Express x16
6 Последовательный порт 15 Гнездо платы PCI Express x1
7 Разъем DisplayPort 16 Гнезда плат PCI (2)
8 Разъемы USB (4) 17 Второй последовательный порт (в некоторых
моделях)
9 Разъем Ethernet

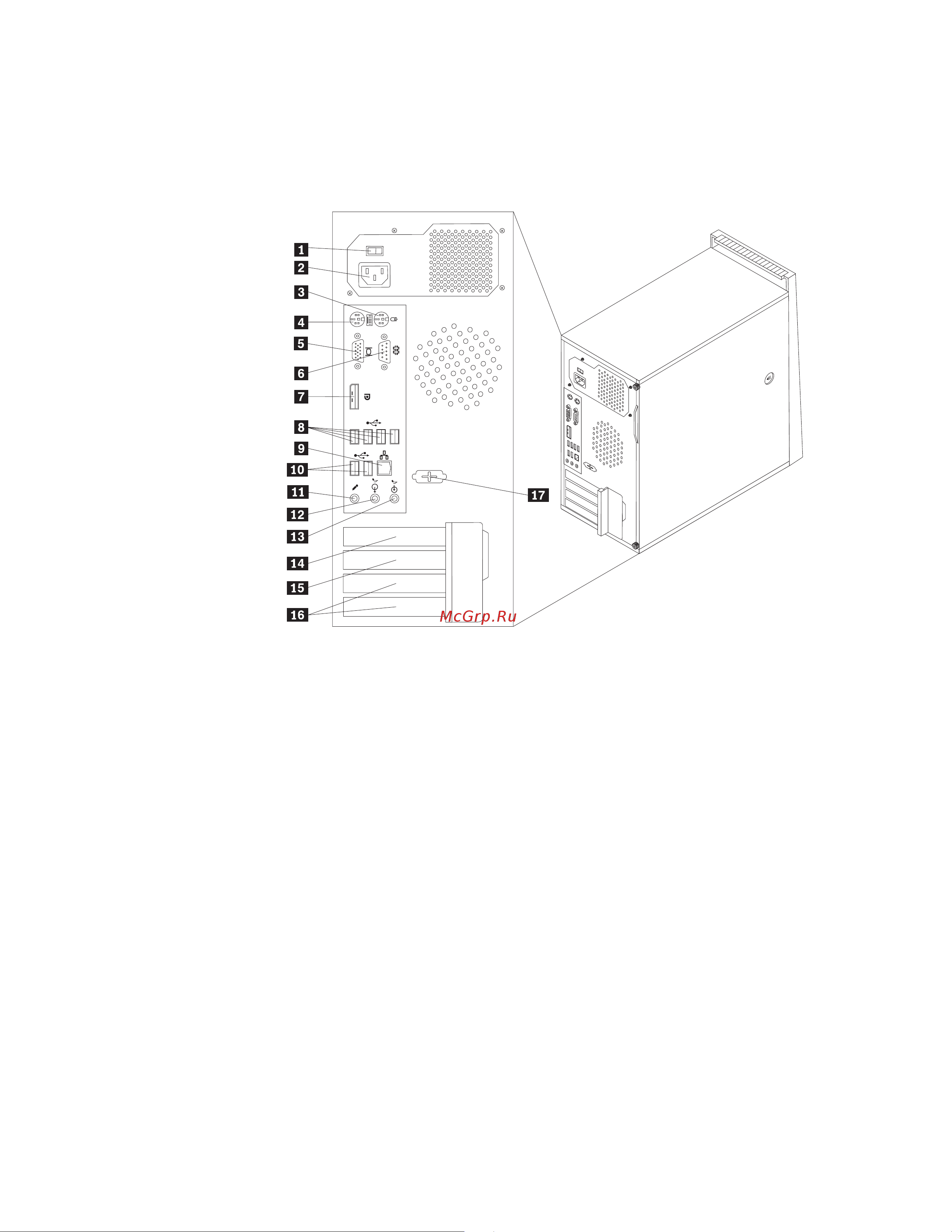

Рисунок 2. Расположение Разъемов на задней панели компьютера
8 Руководство пользователя
