Как найти компоненты, установленные на материнской
плате

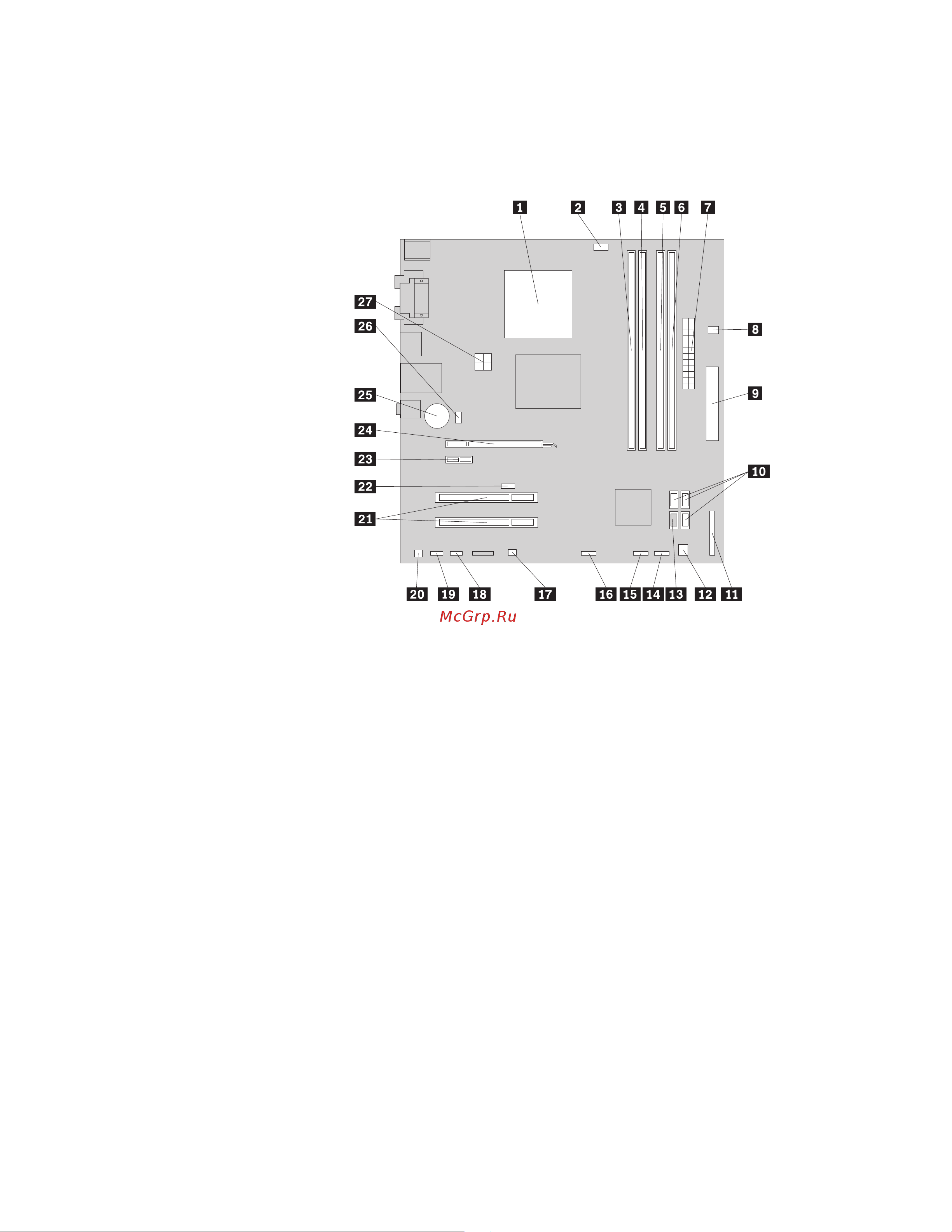

На рис. 4 показано размещение компонентов на материнской плате.
1 Микропроцессор 15 Передний разъем USB 1
2 Разъем вентилятора микропроцессора 16 Передний разъем USB 2
3 Гнездо модуля памяти 1 17 Перемычка Clear CMOS (Complementary Metal
Oxide Semiconductor)/Recovery (Очистка
CMOS/Восстановление)
4 Гнездо модуля памяти 2 18 Последовательный разъем (COM2)
5 Гнездо модуля памяти 3 19 Аудиоразъем лицевой панели
6 Гнездо модуля памяти 4 20 Разъем внутреннего динамика
7 24-штырьковый разъем питания 21 Гнезда плат PCI (2)
8 Разъем термодатчика 22 Разъем датчика установленного кожуха
(другое название - датчик вмешательства)
9 Разъем дисковода для дискет 23 Гнездо платы PCI Express x1
10 Разъемы SATA (3) 24 Гнездо платы графического контроллера PCI
Express x16
11 Параллельный разъем (LPT) 25 Батарейка
12 Разъем вентилятора блока питания 26 Разъем вентилятора компьютера
13 Разъем eSATA 27 4-штырьковый разъем питания
14 Разъем лицевой панели
Рисунок 4. Размещение компонентов материнской платы
Глава 1. Обзор продукта 11
