10.Откиньтеотсекдисководов,удерживаяновыйдисководоптическихдисков.Совместите
отверстияподвинтывновомдисководессоответствующимиотверстиямивотсекедисководов.
Затемзакрепитеновыйдисководоптическихдисковдвумявинтами.

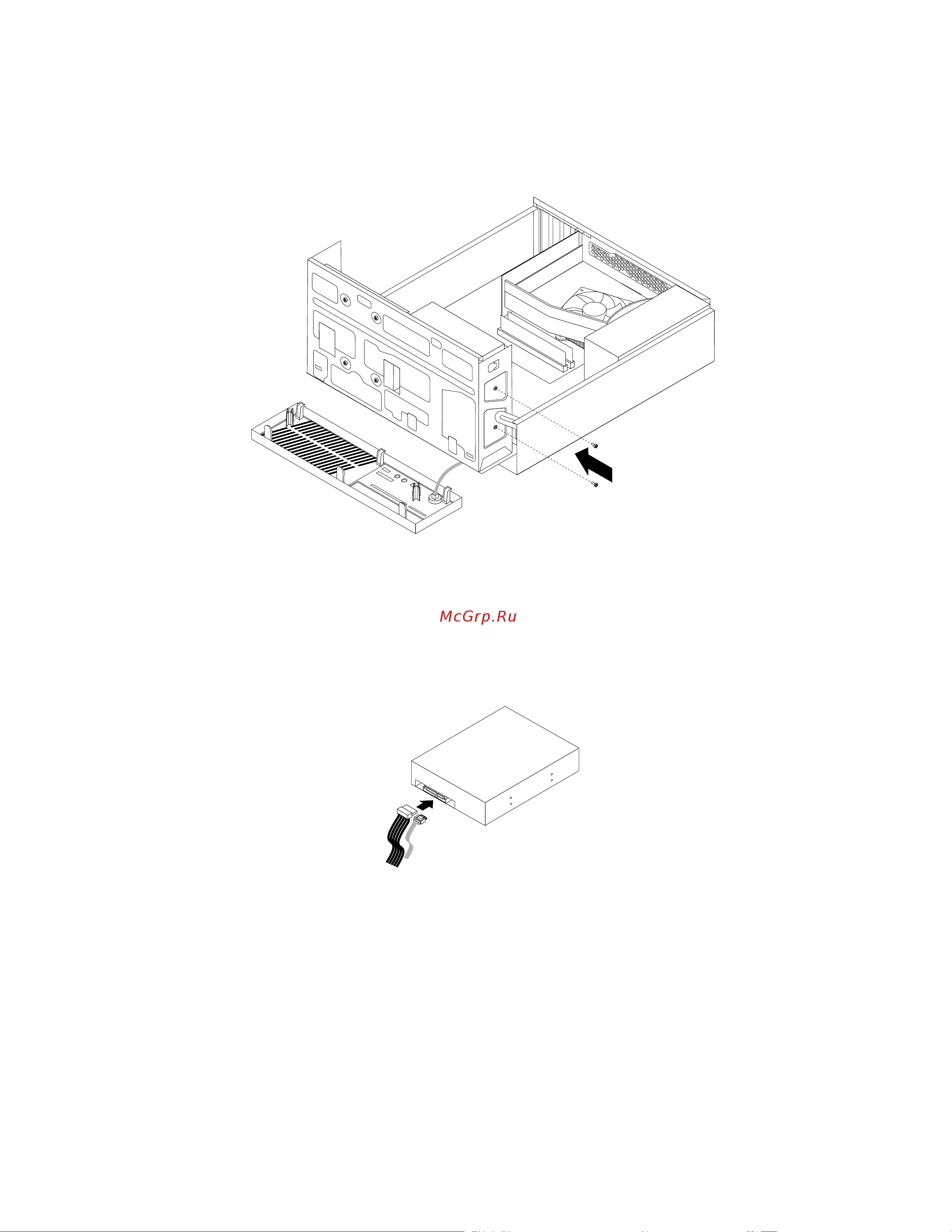

Рис.31.Установкадисководаоптическихдисков
11.Подсоединитеодинконецсигнальногокабелякзаднейпанелиновогодисковода,адругой
-ксвободномуразъемуSATAнаматеринскойплате.См.раздел“Какнайтикомпоненты,
установленныенаматеринскойплате”настранице9.Затемнайдитесвободныйпятижильный
разъемпитанияиподсоединитеегокзаднейпанелиновогодисковода.
Рис.32.ПодключениедисководаоптическихдисковSATA
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьзамену,смотритевразделе“Чтонужносделатьпослезамены
компонентов”настранице42.
36ThinkCentre:Руководствопользователя
