![Lenovo ThinkCentre M78 (Small Form Factor) [93/174] Извлечение модуля карты wifi](/img/pdf.png)
Lenovo ThinkCentre M78 (Small Form Factor) [93/174] Извлечение модуля карты wifi
![Lenovo ThinkCentre M78 (Small Form Factor) [93/174] Извлечение модуля карты wifi](/views2/1942645/page93/bg5d.png)
4.ВозьмитесьзаустановленнуюкартуконтроллераWiFiиосторожновытянитеееизгнезда.

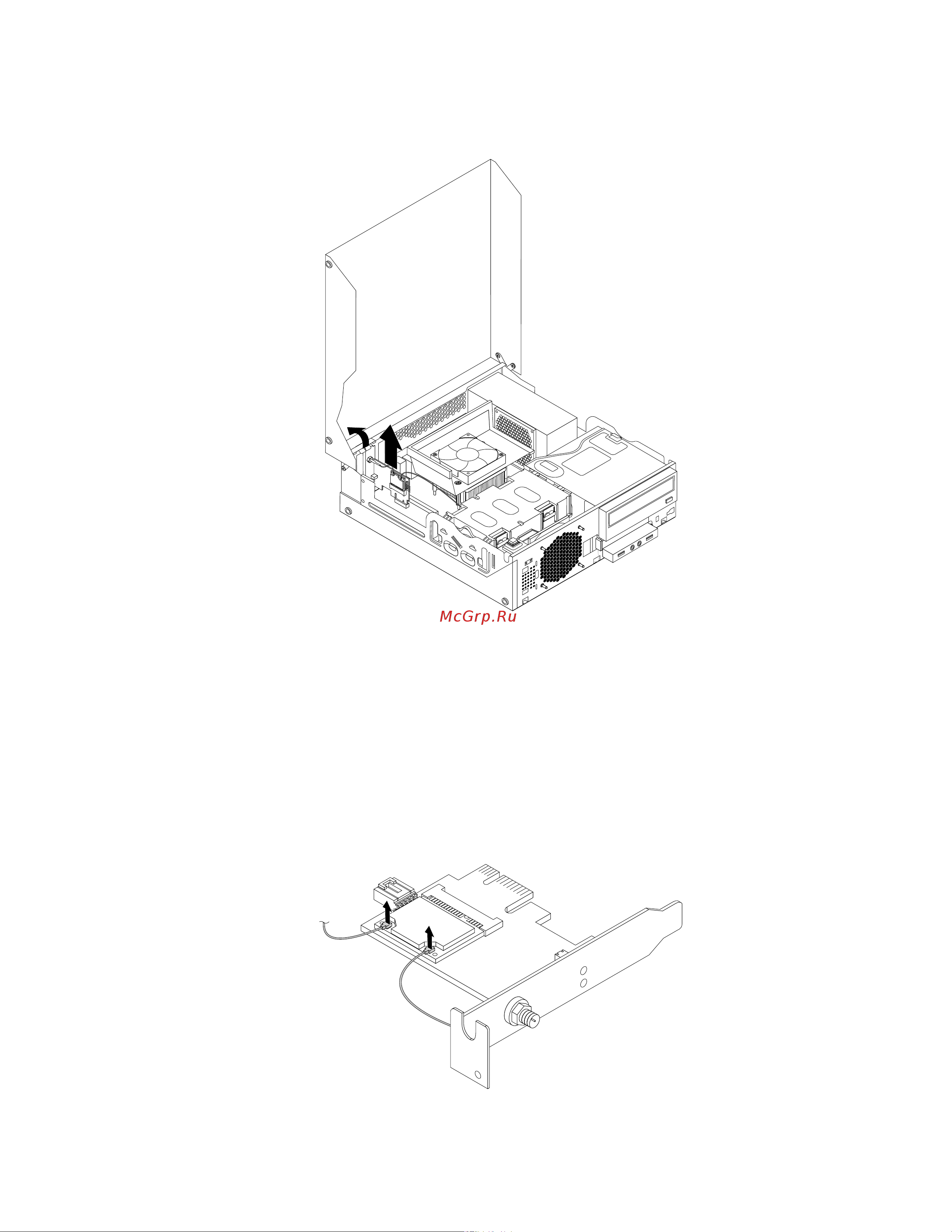

Рис.51.ИзвлечениекартыконтроллераWiFi
Примечание:Платаплотноустановленавгнездо.Можносначалачастичноизвлечьизгнезда
одинкрайплаты,затемдругой,затемопятьпервыйитакдотехпор,поканебудетизвлечена
всяплата.
ИзвлечениемодулякартыWiFi
ЧтобыизвлечьмодулькартыWiFi,выполнитеуказанныенижедействия.
1.ИзвлекитекартуконтроллераWiFiизкомпьютера,азатемотключитекабелипереднейизадней
антенныWiFiотмодулякартыWiFi.
Рис.52.ОтключениекабелейантеннWiFi
Г лава5.Установкаилизаменааппаратныхкомпонентов81
