23

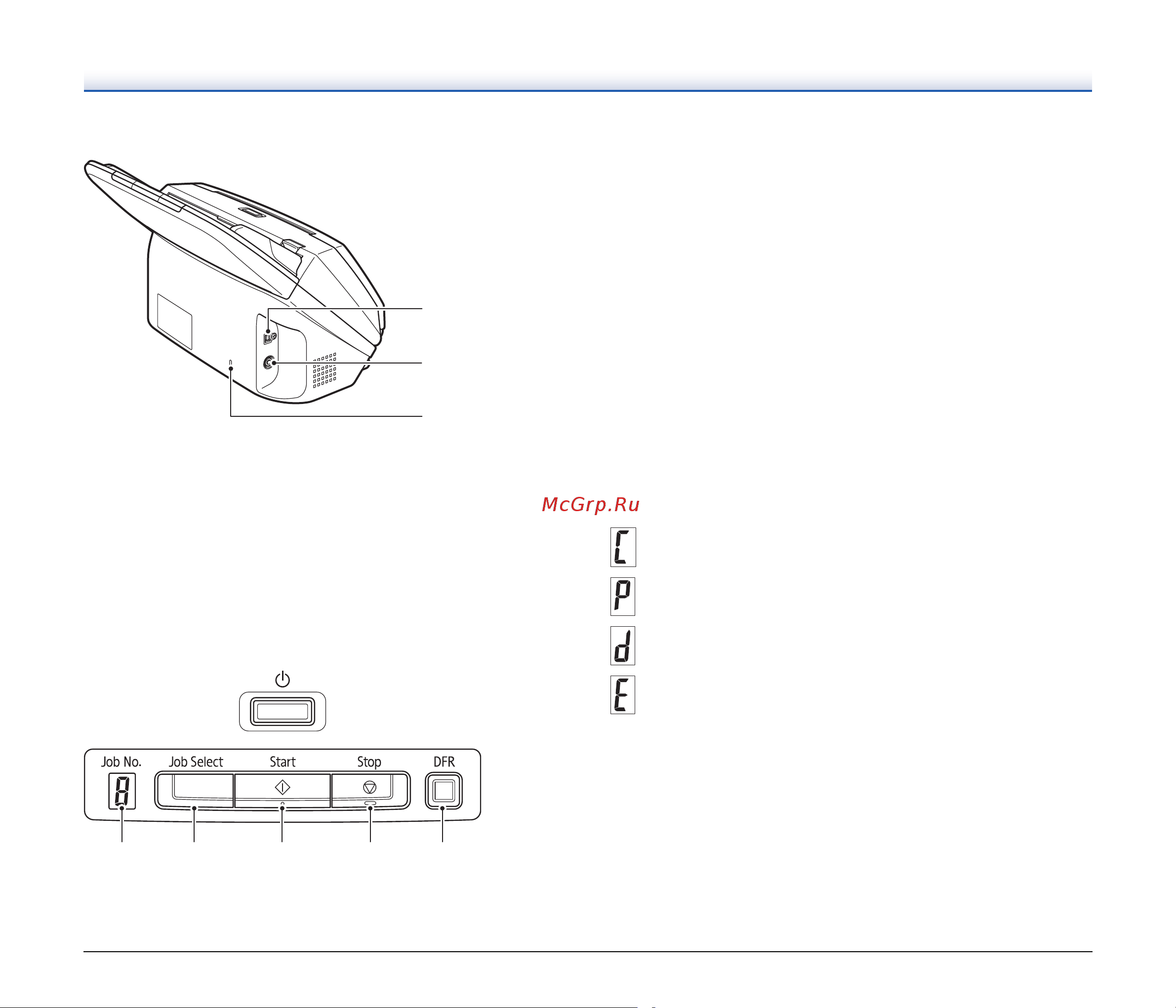

Вид сзади
1
USB-разъем
Подключите кэтому разъему USB-кабель из комплекта
поставки.
2 Разъем питания
Подключите кэтому разъему блок питания из комплекта
поставки.
3 Отверстие для шнура безопасности (замок)
Для подсоединения охранной цепочки или другого устройства.
Панель управления
1
Индикатор номера задания
Отображает номер задания, выбранного на панели
управления.
2 Кнопка выбора задания
Служит для выбора зарегистрированных заданий. При каждом
нажатии этой кнопки изменяется номер на индикаторе номера
задания.
3 Кнопка пуска
Запускает задание, показанное на индикаторе номера
задания.
4 Кнопка останова
Останавливает активные задания.
5 Кнопка «DFR»
Эта кнопка светится при обнаружении одновременной подачи
двух документов. При нажатии на кнопку функция
обнаружения двойной подачи отключается, позволяя
продолжить сканирование.
Коды ошибок
Если при сканировании происходит ошибка, на индикаторе
номера задания отображается один из следующих кодов.
1
3
2
1 2 3 4 5
: отображается, когда передняя часть сканера открыта.
: отображается при обнаружении застрявшей бумаги.
: отображается при обнаружении двойной подачи.
: отображается при других ошибках.
