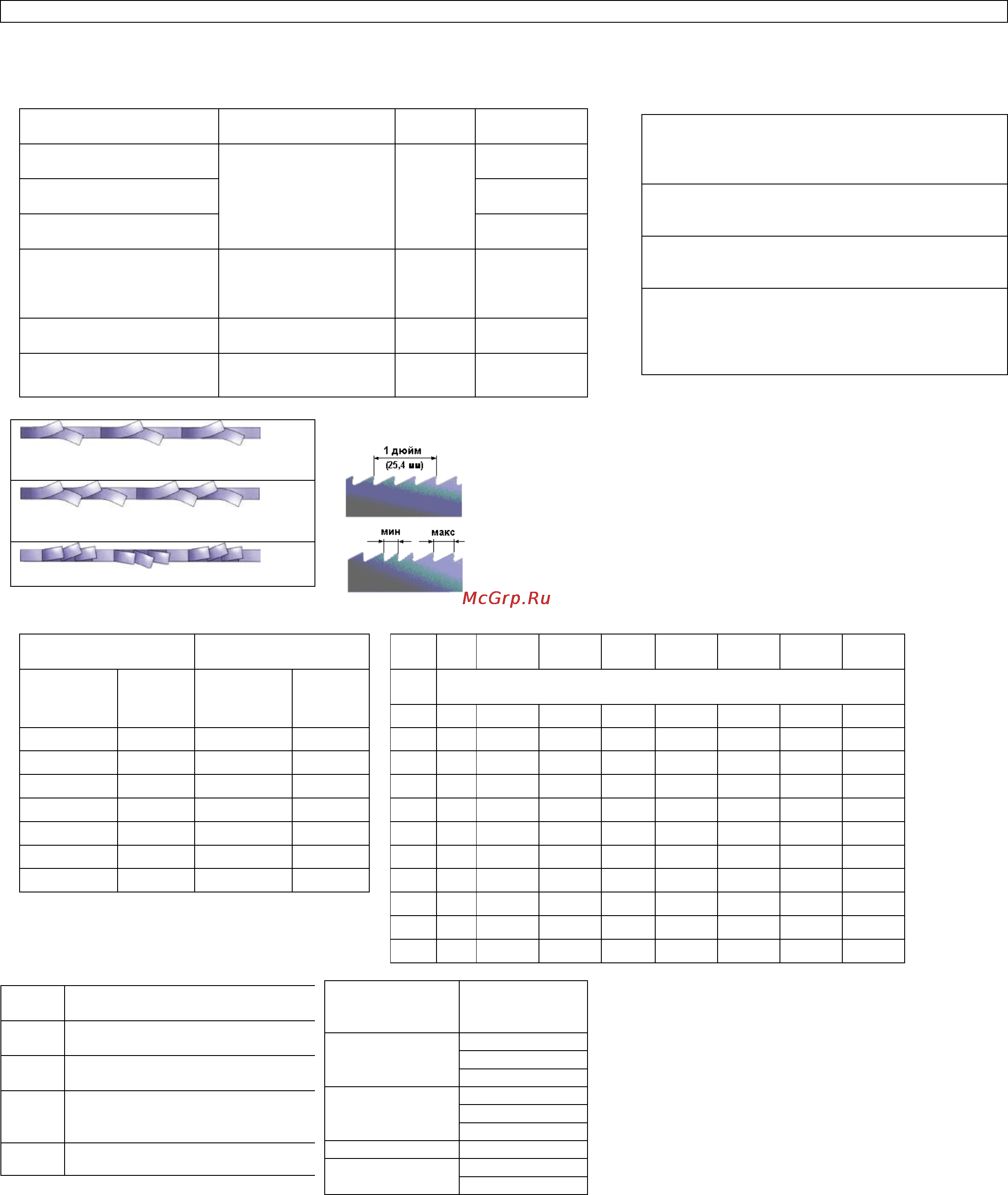

инструкция по эксплуатации станка JET мод. MBS-712
10
Выбор ленточного полотна JET
1 ШАГ Выбор материала
2 ШАГ Выбор шага зубьев
3 ШАГ Выбор скорости резания
4 ШАГ Выбор скорости подачи
Все таблицы носят рекомендательный ха-
рактер, значения могут отличаться. Фирмы
изготовители ленточных полотен, присва
и
вают собственные обозначения
материалам полотен, типам разводки и фор-
мам зубьев, дают подробные инструкции по
выбору и их применению, ниже представлены
только общие обозначения по ISO.
1 ШАГ Выбор материала полотна
Материал Сечение, профиль
Тип
станка
Материал
полотна
Нелегированная сталь
Тонкостенные трубы и
профиль, прутки мало-
го диаметра
легкий
Углеродистая
сталь
Низколегированная сталь
до 22 HRC
Углеродистая
сталь
Нелегированная и
низколегированная сталь
Биметалл
Matrix II
Основные марки ста-
лей, нержавеющие,
жаропрочные, цвет-
ные металлы
смешанный сортамент все
Биметалл М42
Высоколегированные
стали
сплошное,
толстостенные трубы
тяжелый
Биметалл М51
Серый чугун, титановые и
никелевые сплавы,
сплошное
средний,
тяжелый
ТСТ
Профиль зуба полотна
Передний угол зуба 0°. Для резки сплавов с
высоким содержанием углерода, материалов с
небольшим поперечным сечением, тонкостенных
профилей и труб.
Передний угол зуба 10°. Для резки сплошных
прутков, толстостенных труб из легированных
сталей.
Передний угол зуба 16°. Для резки сплошных
прутков из высоколегированных сталей, трудно
обрабатываемых металлов и цветных сплавов.
Передний угол зуба с двумя подточками 10° и
16° и продольно шлифованной фаской, которая
улучшает шероховатость обрабатываемой по-
верхности. Для резки сплошных прутков из
высоколегированных сталей.
Разводка зубьев
Стандартная (лево, право, прямой),
для всех типов стали
Переменная (лево, право + зачист-
ной), уменьшенный шум и вибрация
Волновая, для тонких материалов
Постоянный шаг зубьев
Промышленные объемы резки заготовок сплошного сечения
Переменный шаг зубьев
Минимальные вибрации, улучшенная чистота среза, универсаль-
ность применения
2 ШАГ Выбор шага зубьев полотна
СПЛОШНОЕ СЕЧЕНИЕ
ПРОФИЛЬНОЕ СЕЧЕНИЕ
Постоянный шаг Переменный шаг
D
мм
20 40 60 80 100 150 200 300
Диаметр,
мм
Зубье
в на
дюйм
Диаметр,
мм
Зубье
в на
дюйм
S
мм
Шаг зуба, Z
2 14 14 14 14 10/14 10/14 10/14 10/14
до 10 14 до 25 10/14 3 14 10/14 10/14 8/12 8/12 8/12 6/10 6/10
10 – 30 10 15 - 40 8/12 4 14 10/14 10/14 8/12 8/12 6/10 6/10 5/8
30 – 50 8 25 - 40 6/10 5 14 10/14 10/14 8/12 6/10 6/10 5/8 4/6
50 – 80 6 35 - 70 5/8 6 14 10/14 8/12 8/12 6/10 5/8 5/8 4/6
80 – 120 4 40 - 90 5/6 8 14 8/12 6/10 6/10 6/10 5/8 5/8 4/6
120 – 200 3 50 - 120 4/6 10 6/10 6/10 5/8 5/8 4/6 4/6 4/6
200 – 400 2 80 - 150 3/4 12 6/10 5/8 4/6 4/6 4/6 4/6 3/4
D - поперечное сечение
S – толщина стенки профиля
Z – шаг полотна, количество зубьев на дюйм
15 4/6 4/6 3/4 3/4 3/4
20 4/6 4/6 3/4 3/4 3/4
30 3/4 3/4 3/4 2/3 2/3
3 ШАГ Выбор скорости резания
V,
м/мин
Материал
25
Высоколегированные,
нержавеющие стали
40
Низколегированные стали,
чугунное литье
60
Конструкционные стали, сталь-
ное литье, подшипниковые
стали, мягкая латунь
80 Алюминий, медь, пластмассы
4 ШАГ Выбор скорости подачи
Материал
Произво-
дительность,
см²/мин
Сталь 20-45
40
50
60
Сталь 40Х
35
45
50
20Х13, Р6М5 15
Сталь 12Х18Н9Т
20
25
Срок службы полотна
Для полотен большинства производителей (при
условии соблюдения технологического процесса
изготовления полотна – от заготовки до упаковки
и условий хранения готового полотна) срок служ-
бы полотна находится в пределах 140 –160 часов
работы оборудования. Снятие полотна при пере-
рывах в работе оборудования на релаксацию,
несколько увеличивает срок службы полотна.
