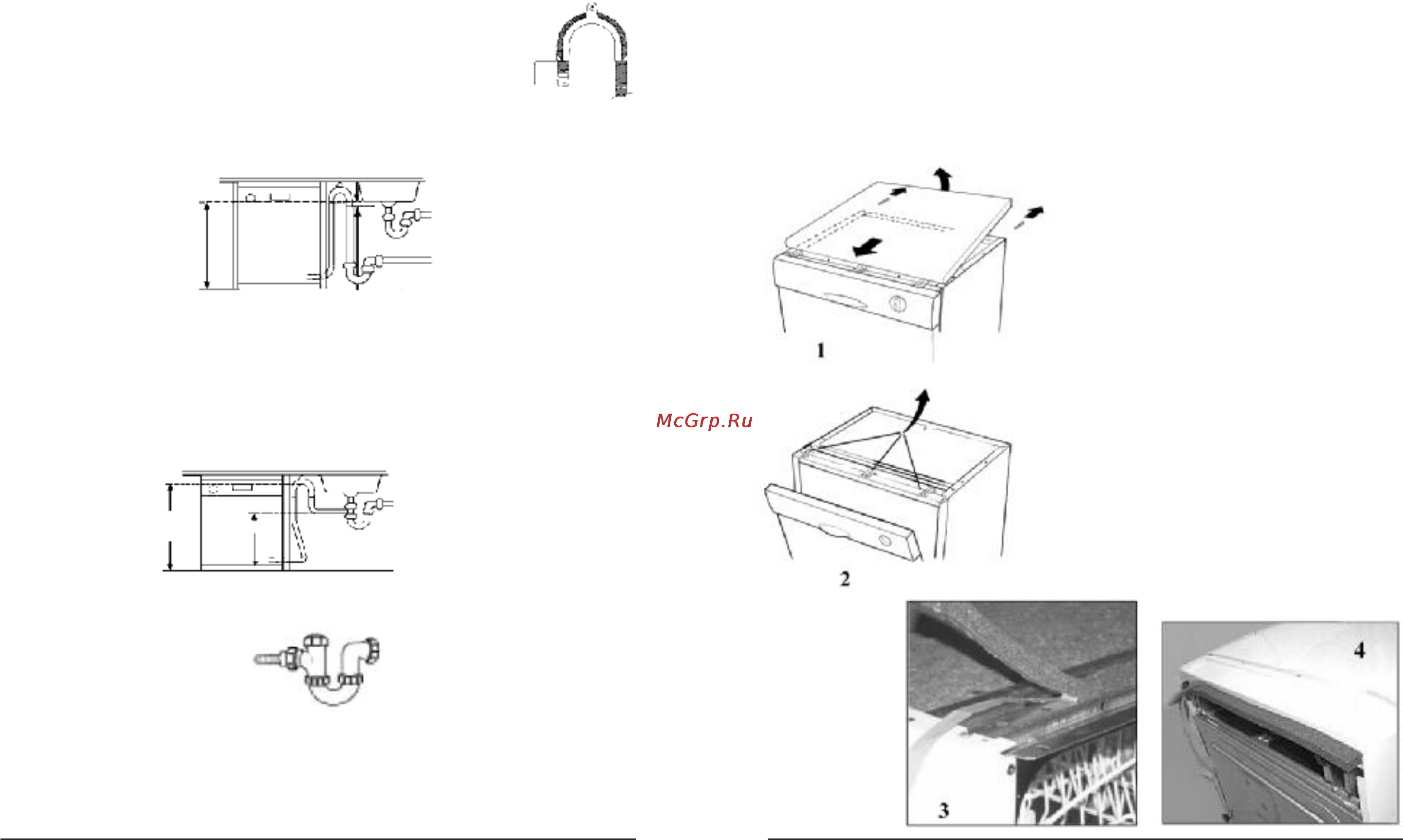

Hotpoint-Ariston LD 44(EU)_HA [4/16] Инструкции по установке посудомоечной машины в комплекс кухни

LD 44

Водопроводный стояк

Удостоверьтесь, что шланг не размещен ниже отводной трубы.

Если конец сливного шланга фиксируется стопорами, проверьте, что они пол-

ностью вставлены в трубу. Это предотвратит отсоединение шланга во время

установки и использования машины.

Не устанавливайте электророзетку рядом со сливной трубой.

Удостоверьтесь, что сливной шланг не перекручен и направлен,

как показано на рис.

Диаметр отверстия сливной трубы не должен быть меньше

38 мм. Труба должна быть установлена, как показано на схеме, оснащена си-

фоном и производить слив в ту же систему, куда отводится вода из кухонной

мойки.

Отводная система кухонной мойки

Для слива под кухонной раковиной:

Перед подсоединением сливного шланга удалите все внутренние ограничи-

тели из сливного отверстия – это предотвратит нарастание грязи, которая мо-

жет блокировать слив. Удалите ограничители со втулки и затычку из ракови-

ны. Шланг должен быть расположен на высоте минимум 800 мм.

Рекомендуемая

высота отводной

трубы (стояка) 500 мм

65 мм максимум

40 мм минимум

Примечание: Удостоверьтесь, что диаметр сливной трубы раковины — мини-

мум 32 мм.

1. Освободите конец СЕРОГО сливного шланга из задней части оборудования.

2. Снова расположите, как требуется, подвесную концевую опору вдоль серо-

го сливного шлана.

3. При креплении под сливным узлом раковины удалите мембрану, втулку или

пробку.

800 мм минимум

Втулка на высоте

минимум 600 мм

Зафиксируйте шланг

зажимом

ИНСТРУКЦИИ ПО УСТАНОВКЕ ПОСУДОМОЕЧНОЙ МАШИНЫ

В КОМПЛЕКС КУХНИ

Эта независимо устанавливаемая посудомоечная машина может устанавли-

ваться в современных кухнях следующим образом:

· Установка рядом с модулям мебели или другим электробытовым обо-

рудованием (см. гл. «Установка»)

· Вставка или встраивание под столешницу

Если необходимо удалить верхнюю

крышку посудомоечной машины:

– открутите 2 задних винта и затем, слег-

ка толкая вперед, сдвиньте и снимите

крышку (см. рис. 1);

– удалите полистироловый прямоуголь-

ный лист;

– откройте дверцу и, открутив фиксиру-

ющие винты, удалите 3 пластиковые

пробки, служащие для навешивания

крышки (рис. 2);

– приклейте звукоизоляционную порис-

тую клейкую ленту поперек верхней ча-

сти машины (фото 3) и, наклонив маши-

ну, наклейте другую ленту на нижнюю

часть машины (фото 4);

– поставьте оборудование вертикально

и, выкручивая передние и задние ножки

против часовой стрелки, увеличьте, на-

сколько требуется, высоту машины.

Удостоверьтесь, что сливной шланг надежно зафиксирован, чтобы из-

бежать его отсоединения во время использования машины и последую-

щего перелива воды.
