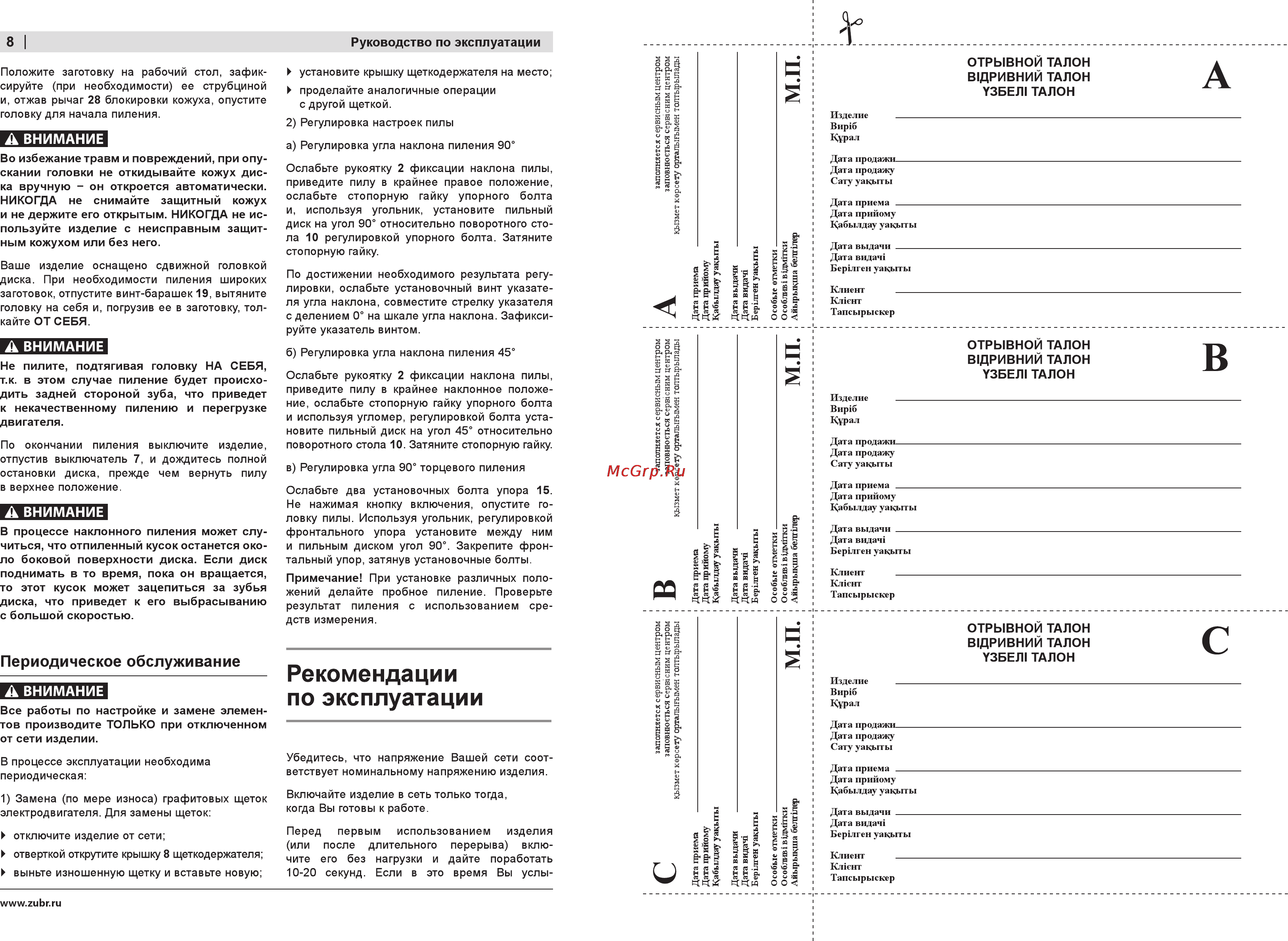

8I Положите заготовку на рабочий стол зафик сируйте при необходимости ее струбциной и отжав рычаг 28 блокировки кожуха опустите головку для начала пиления А ВНИМАНИЕ Во избежание травм и повреждений при опу скании головки не откидывайте кожух дис ка вручную он откроется автоматически НИКОГДА не снимайте защитный кожух и не держите его открытым НИКОГДА не ис пользуйте изделие с неисправным защит ным кожухом или без него Ваше изделие оснащено сдвижной головкой диска При необходимости пиления широких заготовок отпустите винт барашек 19 вытяните головку на себя и погрузив ее в заготовку тол кайте ОТ СЕБЯ А ВНИМАНИЕ Не пилите подтягивая головку НА СЕБЯ т к в этом случае пиление будет происхо дить задней стороной зуба что приведет к некачественному пилению и перегрузке двигателя По окончании пиления выключите изделие отпустив выключатель 7 и дождитесь полной остановки диска прежде чем вернуть пилу в верхнее положение А ВНИМАНИЕ В процессе наклонного пиления может слу читься что отпиленный кусок останется око ло боковой поверхности диска Если диск поднимать в то время пока он вращается то этот кусок может зацепиться за зубья диска что приведет к его выбрасыванию с большой скоростью Периодическое обслуживание А ВНИМАНИЕ Все работы по настройке и замене элемен тов производите ТОЛЬКО при отключенном от сети изделии Руководство по эксплуатации проделайте аналогичные операции с другой щеткой 2 Регулировка настроек пилы а Регулировка угла наклона пиления 90 Ослабьте рукоятку 2 фиксации наклона пилы приведите пилу в крайнее правое положение ослабьте стопорную гайку упорного болта и используя угольник установите пильный диск на угол 90 относительно поворотного сто ла 10 регулировкой упорного болта Затяните стопорную гайку По достижении необходимого результата регу лировки ослабьте установочный винт указате ля угла наклона совместите стрелку указателя с делением 0 на шкале угла наклона Зафикси руйте указатель винтом Ослабьте рукоятку 2 фиксации наклона пилы приведите пилу в крайнее наклонное положе ние ослабьте стопорную гайку упорного болта и используя угломер регулировкой болта уста новите пильный диск на угол 45 относительно поворотного стола 10 Затяните стопорную гайку в Регулировка угла 90 торцевого пиления Дата приема ___________________________________________________________________________________ Дата прийому К абылдау уакыты Дата выдачи __________________________________________________________________________________ Дата видач Беры ген уакыты Клиент _______________________________________________________________________________________ КЛ1 НТ Тапсырыскер ОТРЫВНОЙ ТАЛОН В1ДРИВНИЙ ТАЛОН УЗБЕЛ1 ТАЛОН Изделие Вир б Кдоал Дат а продажи_________________________________________________________________________________ Дата продажу Сату уакыты Дата приема ___________________________________________________________________________________ Дата прийому 1 абылдау уакыты Примечание При установке различных поло жений делайте пробное пиление Проверьте результат пиления с использованием сре дств измерения Клиент _______________________________________________________________________________________ Клкнт Тапсырыскер Рекомендации по эксплуатации Дата выдачи __________________________________________________________________________________ Дата видам Берыген уакыты ОТРЫВНОЙ ТАЛОН В1ДРИВНИЙ ТАЛОН УЗБЕЛ ТАЛОН Изделие Вир б К грал Дат а продажи_________________________________________________________________________________ Дата продажу Сату уакыты 1 Замена по мере износа графитовых щеток электродвигателя Для замены щеток Включайте изделие в сеть только тогда когда Вы готовы к работе отключите изделие от сети Перед первым использованием изделия или после длительного перерыва вклю чите его без нагрузки и дайте поработать 10 20 секунд Если в это время Вы услы www zubr ru Дата продажи__________________________________________________________________________________ Дата продажу Сату уакыты Ослабьте два установочных болта упора 15 Не нажимая кнопку включения опустите го ловку пилы Используя угольник регулировкой фронтального упора установите между ним и пильным диском угол 90 Закрепите фрон тальный упор затянув установочные болты Убедитесь что напряжение Вашей сети соот ветствует номинальному напряжению изделия выньте изношенную щетку и вставьте новую Изделие Вир1б 1 урал б Регулировка угла наклона пиления 45 В процессе эксплуатации необходима периодическая отверткой открутите крышку 8 щеткодержателя ОТРЫВНОЙ ТАЛОН В1ДРИВНИЙ ТАЛОН УЗБЕЛ1 ТАЛОН установите крышку щеткодержателя на место Дата приема ___________________________________________________________________________________ Дата прийому К абылдау уакыты Дата выдачи __________________________________________________________________________________ Дата видам Берыген уакыты Клиент Клиент Тапсырыскер
