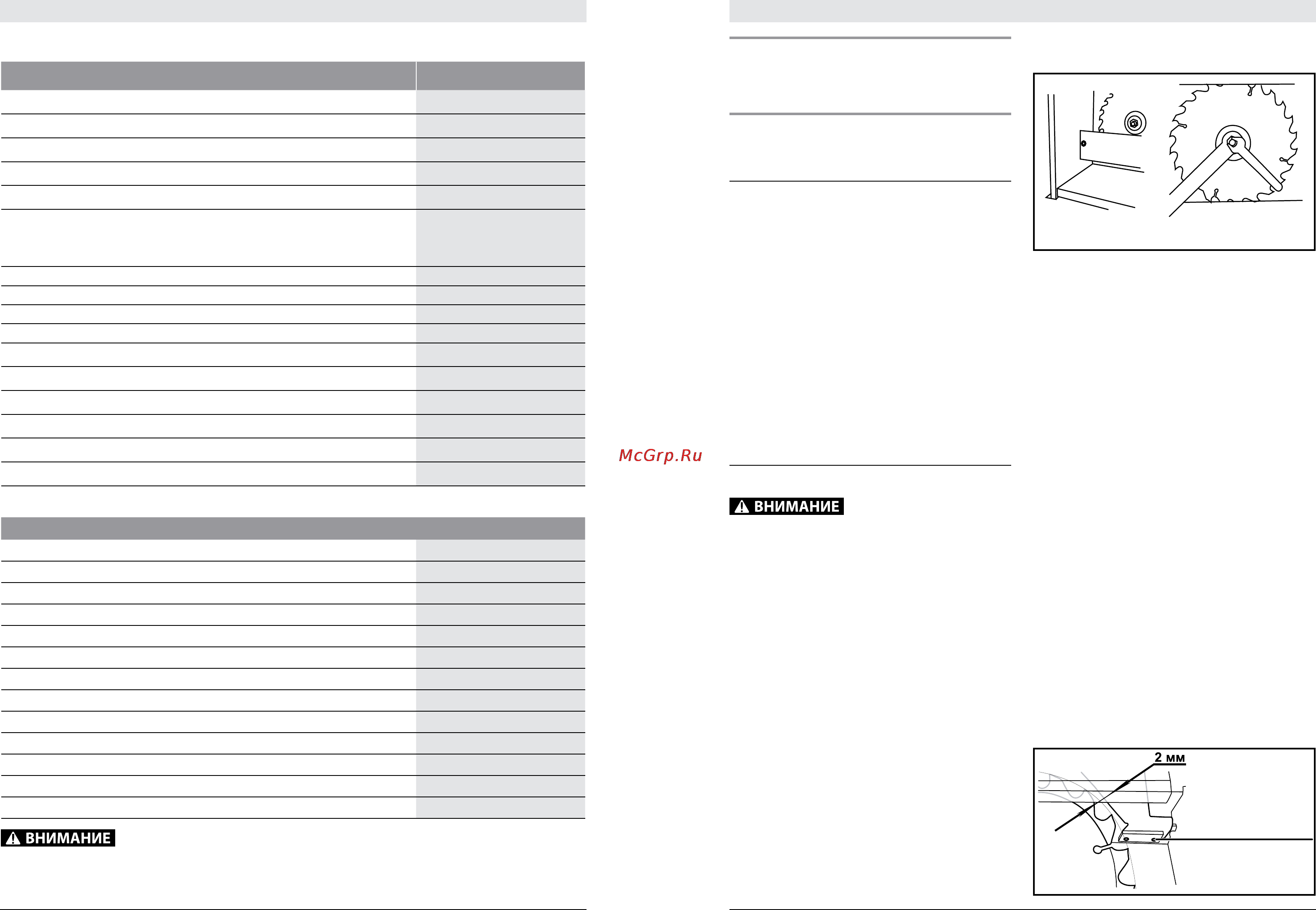

Руководство по эксплуатации Пила настольная дисковая
www.zubr.ru www.zubr.ru
| |
Технические характеристики
Артикул ЗПДС-205-1000
Номинальная мощность, Вт 1000
Номинальное напряжение, В/Гц 220/50
Номинальная частота вращения, мин
-1
2950
Диаметр пильного диска, мм
200
*
Посадочный диаметр диска, мм 30
Размеры диска:
` под наклоном 90 градусов, мм 43
` под наклоном 45 градусов, мм 36
Диапазон вертикального хода диска, мм 0 - 43
Диапазон углов наклона пильного диска, град 0 - 45
Диаметр пылеотводного патрубка, мм 30
Размер стола (с дополнительным), мм 513 х 453(640)
Уровень звуковой мощности (к=3), дБ 88
Уровень звукового давления (к=3), дБ 97
Среднеквадратичное виброускорение (к=1,5), м/с
2
1.3
Класс безопасности по ГОСТ 12.2.007.0-75 I класс
Масса, кг 25.3
Срок службы, лет 5
Комплект поставки
Пила настольная дисковая 1 шт.
Диск пильный (установлен) 1 шт.
Кожух защитный 1 шт.
Стол удлинительный с ножками и крепежом 1 компл.
Продольная направляющая с крепежом 1 шт.
Упор угловой (транспортир) 1 шт.
Ключ гаечный 2 шт.
Ключ имбусовый 2 шт.
Рукоятка 2 шт.
Толкатель 1 шт.
Опора резиновая с креплением 4 шт.
Инструкции по безопасности 1 экз.
Руководство по эксплуатации 1 экз.
5
4
Убедитесь в отсутствии повреждений изделия и принадлежностей, которые могли
возникнуть при транспортировании.
* - допускается установка диска диаметром 205 мм
Инструкции
по применению
Устройство
1 Патрубок пылеотводный
2 Продольная направляющая
3 Стол рабочий
4 Рукоятка механизма подъема/опускания
диска
5 Расклиниватель
6 Кожух защитный
7 Диск пильный
8 Упор угловой
9 Указатель угла наклона
10 Фиксатор наклона диска
11 Выключатель
12 Рукоятка механизма наклона диска
13 Толкатель
Сборка
Все работы по сборке, замене и регулиров-
ке производить только при отключенном от
сети изделии.
Извлеките транспортировочный фиксатор двига-
теля, для чего:
` снимите нижнюю крышку корпуса двигателя,
выкрутив 4 винта в основании;
` извлеките фиксатор двигателя;
` установите крышку обратно,
закрепив ее винтами.
Установите (при необходимости) опоры в пред-
назначенные отверстия основания.
Примечание! Вместо установки изделия на
опоры можно закрепить его (через указанные
отверстия) на опорной поверхности с помощью
крепежных изделий.
Установите на колеса 4 и 12 регулировок стола
прилагаемые рукоятки и закрепите их винтами.
На Вашей пиле установлен стандартный пильный
диск. При необходимости установки диска, со-
ответствующего предстоящей работе, замените
диск. Для этого:
aб
` снимите правую крышку корпуса изделия,
отвернув винты крепления;
Примечание! Во избежание травм и поврежде-
ний НАСТОЯТЕЛЬНО рекомендуем Вам произ-
водить работы с пильным диском в перчатках.
` для удобства замены диска рекомендуем мак-
симально поднять рабочий стол (рукояткой 4);
` отверните два винта крышки
отсека диска (рис. а);
` удерживая меньшим ключом шпиндель от
проворачивания, вторым ключом отверните
прижимную гайку, снимите наружный фланец
и диск (рис. б);
` установите на шпиндель пильный диск, соот-
ветствующий предстоящей работе;
Примечание! Направление вращения диска (ука-
зано на самом диске) должно совпадать с направ-
лением вращения шпинделя (указано на внутрен-
ней стороне корпуса пилы).
` установите наружный фланец и, с помощью
ключей, КРЕПКО затяните прижимную гайку;
` установите на место крышки отсека диска
и правую крышку изделия.
Проверьте и (при необходимости) отрегулируйте
положение расклинивателя 5. Его плоскость долж-
на совпадать с плоскостью диска, зазор между
диском и расклинивателем должен быть 2–5 мм.
винты крепления
расклинивателя
