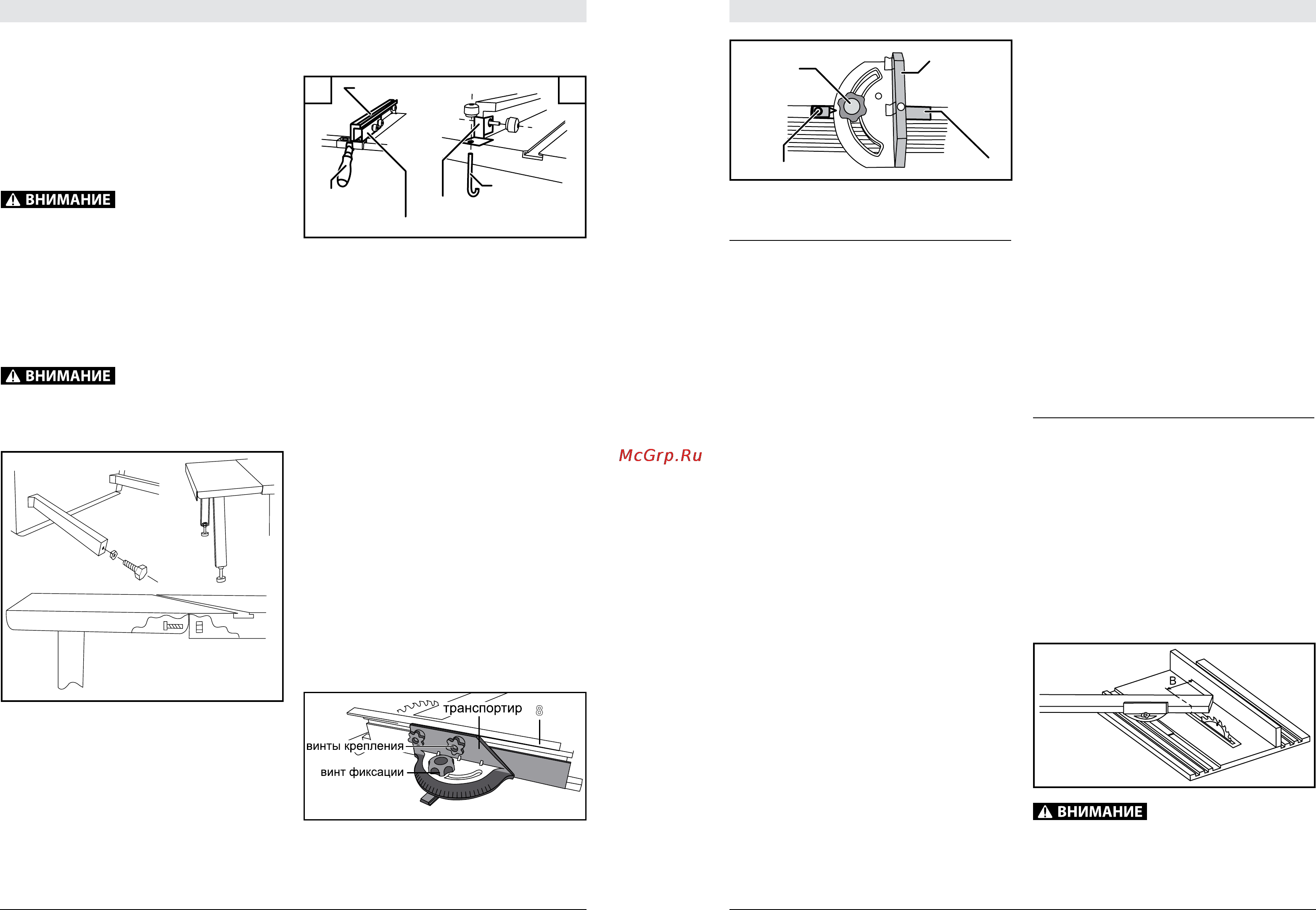

Инструкция по эксплуатации Страница: 4

Зубр ЗПДС-205-1000 [4/9] Прижим крюк рукоятка фиксации

Руководство по эксплуатации Пила настольная дисковая

www.zubr.ru www.zubr.ru

| |

Для регулировки расклинивателя:

` выверните винты крепления правой крышки

изделия и снимите ее;

` отпустите два винта крепления расклинива-

теля, отрегулируйте его положение и зазор

между ним и диском. Крепко затяните винты

крепления расклинивателя;

` установите обратно крышку и закрепите винтами.

Работа без расклинивателя ЗАПРЕЩАЕТСЯ

Установка кожуха защитного 6 диска:

` вращением рукоятки 4 опустите рабочий стол

так, чтобы Вы увидели отверстие в верхней

части расклинивателя;

` оденьте кожух на диск и расклиниватель и за-

крепите его прилагаемым винтом в отверстии

расклинивателя.

Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.

Установите (при необходимости)

стол удлинительный:

` вкрутите в основания ножек винты-опоры

(рис. а);

` прикрутите стол прилагающимися винтами

с гайками к столу рабочему (рис. б);

` с помощью уровня, вращением винтов опор

установите параллельность поверхностей

рабочего и удлинительного столов (рис. в).

Установите (при необходимости) продольную

направляющую:

аб

прижим

крюк

рукоятка

фиксации

направляющая

фиксатор направляющей

` установите направляющую на стол парал-

лельно плоскости диска с необходимой сто-

роны от него. Боковая поверхность с пазом

должна всегда быть с правой стороны (требу-

ется пересборка направляющей с противопо-

ложным расположением элементов);

` установите на направляющую фиксатор (со

стороны шкалы), вставив шляпки винтов фик-

сатора в паз направляющей (рис. а). Затяните

гайки-барашки;

` установите на направляющую прижим, вста-

вив шляпку винта в паз направляющей, и за-

крепите его гайкой-барашком (короткой);

` установите на прижим крюк, зацепив его за

край рабочего стола (рис. б) и затяните гайку-

барашек (длинную).

Примечание! Для установки крюка подвиньте

(при необходимости) задний конец направля-

ющей к краю стола, отпустив винты фиксатора

направляющей.

Установите (при необходимости) упор угло-

вой 8, для чего вставьте направляющую упора

в продольный паз стола рабочего с необходимой

стороны от диска. Установите на транспортир на-

правляющий упор и зафиксируйте его винтами.

указатель

винт

фиксации

транспортир

НАПРАВЛЯЮЩАЯ

Подготовка к работе

На Вашей пиле установлен стандартный пиль-

ный диск. При необходимости установки диска,

соответствующего предстоящей работе, заме-

ните диск согласно разделу Сборка.

Регулировка положения продольной

направляющей:

` поднимите рукоятку фиксации направляю-

щей. Отпустите гайку-барашек затяжки крюка;

` по шкале рабочего стола (через окошко фик-

сатора) установите направляющую в соответ-

ствии с шириной отпиливаемой части;

` опустите рукоятку фиксации.

Затяните гайку-барашек крюка.

При необходимости косого пиления, отпустите

винт фиксации транспортира 8, установите не-

обходимый угол и затяните винт фиксации. От-

регулируйте позицию упора на столе в зависи-

мости от размеров заготовки.

При необходимости пиления заготовки с накло-

ном под углом до 45 градусов:

` отпустите винт-барашек 10 фиксации накло-

на диска;

` вращением рукоятки 12 по или против часо-

вой стрелки, установите по шкале указателя

9 требуемый угол распила;

` зафиксируйте наклон диска винтом 10.

При необходимости ограничения глубины пиле-

ния, вращением рукоятки 4 установите высоту

диска над поверхностью стола. Значение глуби-

ны пиления определяется по шкале расклини-

вателя.

При необходимости принудительного удаления

пыли подключите к пылеотводному патрубку 1

шланг пылесоса. Наружный диаметр пылеот-

водного патрубка равен 30 мм. Для подключе-

ния к вашему пылесосу, возможно, потребуется

переходник (в комплект не входит).

Подготовьтесь к работе:

` приготовьте и оденьте средства защиты (очки,

перчатки, наушники);

` приготовьте обрабатываемую заготовку и убе-

дитесь в отсутствии в ней металлических пред-

метов (гвоздей, шурупов и т.п.);

` примите меры, чтобы исключить отгибание

(вызывает неровное отламывание или трав-

мы при падении) надрезанной заготовки;

` убедитесь, что пильный диск надежно закре-

плен на валу и не заблокирован;

` уберите ключи и другие предметы от вращаю-

щихся частей изделия.

Порядок работы

Включение изделия осуществляется нажатием

на кнопку «I» выключателя 11.

Примечание! Выключатель изделия - электро-

магнитного типа. При пропадании напряжения

сети и последующем его появлении изделие не

включится самостоятельно. Для включения изде-

лия в этом случае повторно нажмите кнопку «I».

Положите один конец заготовки на рабочий

стол, прижмите ее к направляющей (при отрегу-

лированной ширине пиления В) и начните пода-

чу (с помощью толкателя 13) заготовки к диску.

Во избежание травм и повреждений опера-

тора не откидывайте кожух диска при подаче

заготовки - он откроется автоматически.

Зубр ЗПДС-205-1000 [4/9] Прижим крюк рукоятка фиксации
