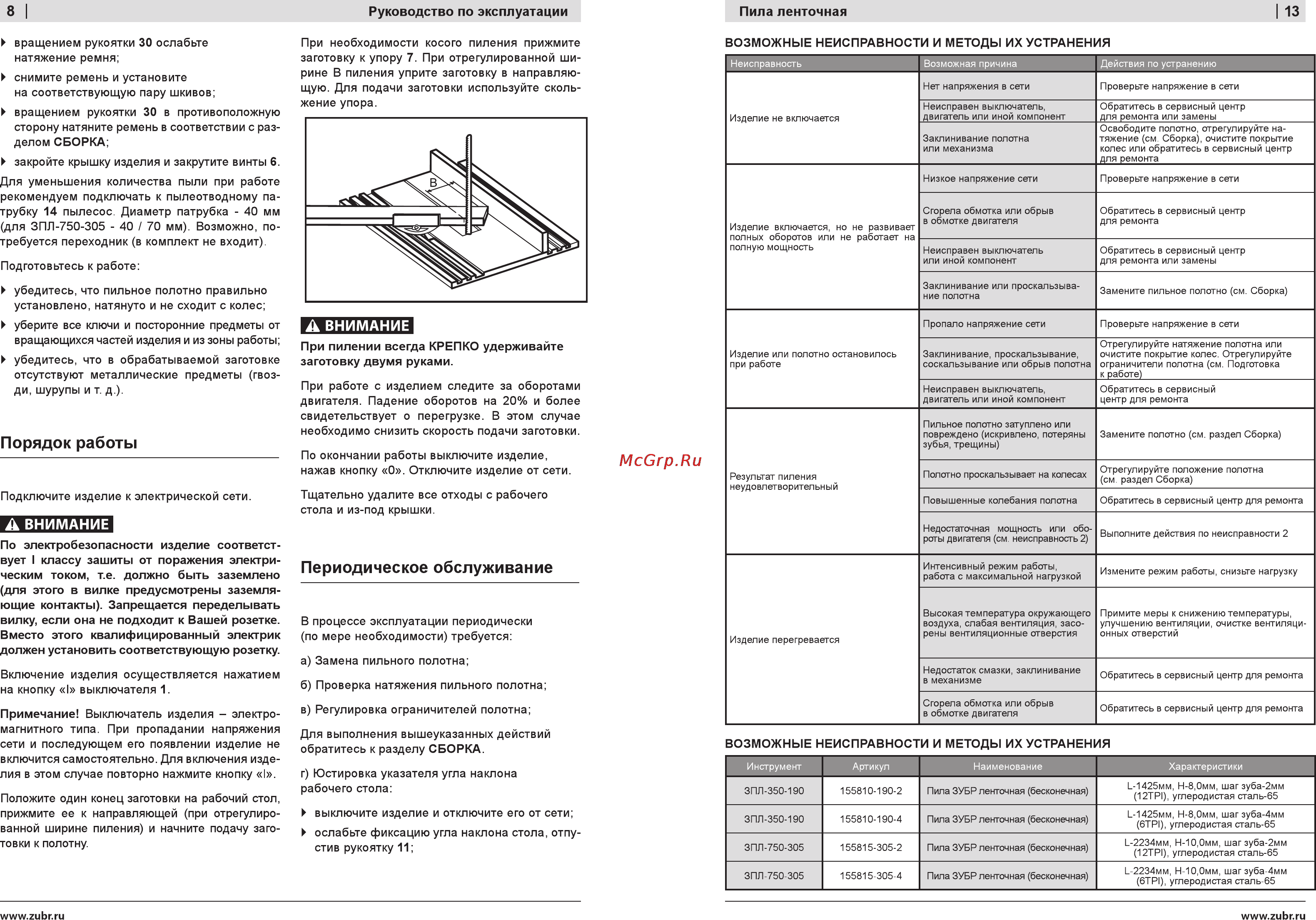

8I вращением рукоятки 30 ослабьте натяжение ремня снимите ремень и установите на соответствующую пару шкивов вращением рукоятки 30 в противоположную сторону натяните ремень в соответствии с раз делом СБОРКА Руководство по эксплуатации При необходимости косого пиления прижмите заготовку к упору 7 При отрегулированной ши рине В пиления уприте заготовку в направляю щую Для подачи заготовки используйте сколь жение упора Пила ленточная I 13 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность Возможная причина Изделие не включается Нет напряжения в сети Проверьте напряжение в сети Неисправен выключатель двигатель или иной компонент Обратитесь в сервисный центр для ремонта или замены Освободите полотно отрегулируйте на тяжение см Сборка очистите покрытие колес или обратитесь в сервисный центр для ремонта Заклинивание полотна или механизма закройте крышку изделия и закрутите винты 6 Для уменьшения количества пыли при работе рекомендуем подключать к пылеотводному па трубку 14 пылесос Диаметр патрубка 40 мм для ЗПЛ 75О ЗО5 40 70 мм Возможно по требуется переходник в комплект не входит Изделие включается но не развивает полных оборотов или не работает на полную мощность Подготовьтесь к работе убедитесь что пильное полотно правильно установлено натянуто и не сходит с колес уберите все ключи и посторонние предметы от вращающихся частей изделия и из зоны работы убедитесь что в обрабатываемой заготовке отсутствуют металлические предметы гвоз ди шурупы и т д Порядок работы Подключите изделие к электрической сети А ВНИМАНИЕ При пилении всегда КРЕПКО удерживайте заготовку двумя руками Изделие или полотно остановилось при работе При работе с изделием следите за оборотами двигателя Падение оборотов на 20 и более свидетельствует о перегрузке В этом случае необходимо снизить скорость подачи заготовки По окончании работы выключите изделие нажав кнопку 0 Отключите изделие от сети Тщательно удалите все отходы с рабочего стола и из под крышки Результат пиления неудовлетворительный А ВНИМАНИЕ По эпекгробезопасности изделие соответст вует I классу зашиты от поражения электри ческим током т е должно быть заземлено для этого в вилке предусмотрены заземля ющие контакты Запрещается переделывать вилку если она не подходит к Вашей розетке Вместо этого квалифицированный электрик должен установить соответствующую розетку Включение изделия осуществляется нажатием на кнопку I выключателя 1 Примечание Выключатель изделия электро магнитного типа При пропадании напряжения сети и последующем его появлении изделие не включится самостоятельно Для включения изде лия в этом случае повторно нажмите кнопку I Положите один конец заготовки на рабочий стол прижмите ее к направляющей при отрегулиро ванной ширине пиления и начните подачу заго товки к полотну www zubr ru Периодическое обслуживание В процессе эксплуатации периодически по мере необходимости требуется Изделие перегревается а Замена пильного полотна б Проверка натяжения пильного полотна в Регулировка ограничителей полотна Для выполнения вышеуказанных действий обратитесь к разделу СБОРКА г Юстировка указателя угла наклона рабочего стола выключите изделие и отключите его от сети ослабьте фиксацию угла наклона стола отпу стив рукоятку 11 Действия по устранению Низкое напряжение сети Проверьте напряжение в сети Сгорела обмотка или обрыв в обмотке двигателя Обратитесь в сервисный центр для ремонта Неисправен выключатель или иной компонент Обратитесь в сервисный центр для ремонта или замены Заклинивание или проскальзыва ние полотна Замените пильное полотно см Сборка Пропало напряжение сети Проверьте напряжение в сети Заклинивание проскальзывание соскальзывание или обрыв полотна Отрегулируйте натяжение полотна или очистите покрытие колес Отрегулируйте ограничители полотна см Подготовка к работе Неисправен выключатель двигатель или иной компонент Обратитесь в сервисный центр для ремонта Пильное полотно затуплено или повреждено искривлено потеряны зубья трещины Замените полотно см раздел Сборка Полотно проскальзывает на колесах Отрегулируйте положение полотна см раздел Сборка Повышенные колебания полотна Обратитесь в сервисный центр для ремонта Недостаточная мощность или обо роты двигателя см неисправность 2 Выполните действия по неисправности 2 Интенсивный режим работы работа с максимальной нагрузкой Измените режим работы снизьте нагрузку Высокая температура окружающего воздуха слабая вентиляция засо рены вентиляционные отверстия Примите меры к снижению температуры улучшению вентиляции очистке вентиляци онных отверстий Недостаток смазки заклинивание в механизме Обратитесь в сервисный центр для ремонта Сгорела обмотка или обрыв в обмотке двигателя Обратитесь в сервисный центр для ремонта ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Инструмент Артикул ЗПЛ 350 190 155810 190 2 Наименование Пила ЗУБР ленточная бесконечная Ь 1425мм Н 8 0мм шаг зуба 2мм 12ТР1 углеродистая сталь 65 Характеристики ЗПЛ 350 190 155810 190 4 Пила ЗУБР ленточная бесконечная 1_ 1425мм Н 8 0мм шагзуба 4мм 6ТР1 углеродистая сталь 65 3 ПЛ 750 305 155815 305 2 Пила ЗУБР ленточная бесконечная Ь 2234мм Н 10 0мм шаг зуба 2мм 12ТР1 углеродистая сталь 65 3 ПЛ 750 305 155815 305 4 Пила ЗУБР ленточная бесконечная Ь 2234мм Н 10 0мм шагзуба 4мм 6ТР1 углеродистая сталь 65 www zubr ru
