Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Станок токарный по дереву
| |
6
7
` отпустив рукоятку 11, вращением рукоятки
регулятора 14 плотно посадите заготовку
между бабками.
Примечание! Для установки детали большого
диаметра или специфической формы исполь-
зуйте планшайбу.

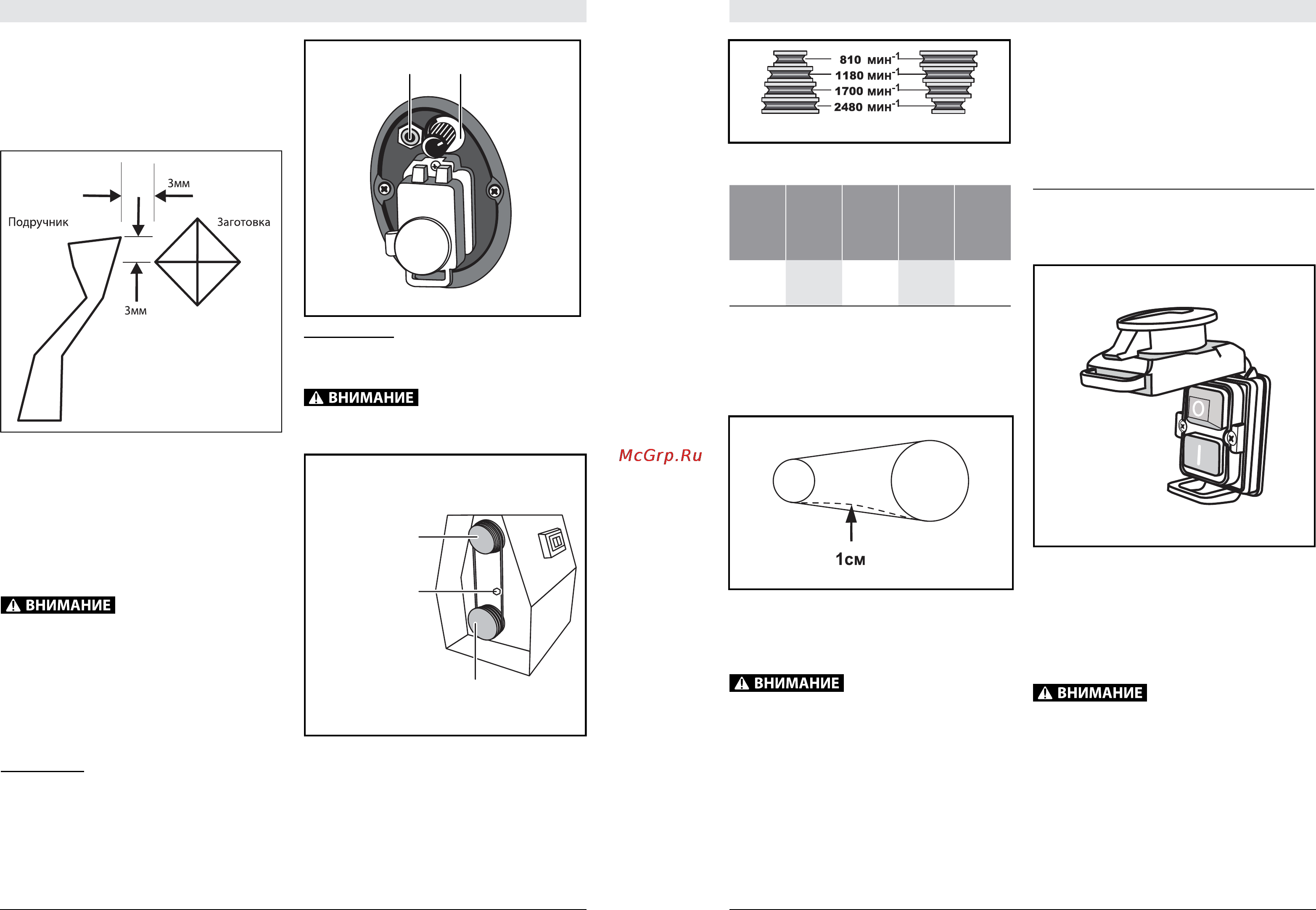

Регулировка положения подручника 7:
` отпустите рукоятку 6 и перемещением крон-
штейна 9 отрегулируйте продольное поло-
жение подручника по месту обработки заго-
товки. Отрегулируйте поперечное положение
подручника на расстоянии 3 мм от наружного
диаметра заготовки. Затяните рукоятку 6;
` отпустите рукоятку 8 и отрегулируйте положе-
ние подручника на 3 мм выше оси ее враще-
ния. Затяните рукоятку.
После регулировки кронштейна и подручни-
ка, поворотом (от руки) заготовки убедитесь
в свободном вращении заготовки, без каса-
ния подручника. В противном случае, повто-
рите регулировку.
В зависимости от характера работы и обраба-
тываемой заготовки установите необходимую
частоту вращения шпинделя:
ЗСТД-350-330
Изменение частоты вращения осуществляет-
ся вращением регулятора 3 по часовой стрел-
ке (на увеличение оборотов) или против (на
уменьшение).
ЗСТД-350-1000
` открутите винт крепления крышки (в левом
торце изделия). Откройте крышку;
Регулировку частоты вращения производить
только при отключенном от сети изделии.
` отпустите болт фиксации и подвиньте шкив
двигателя вверх;
` снимите ремень и установите в соответствии
с необходимой частотой вращения шпинделя
(см. таблицу 1);
Таблица 1
` натяните ремень, опустив шкив двигателя
вниз, и зафиксируйте натяжение ремня за-
тяжкой болта;
` проверьте натяжение ремня: при надавлива-
нии на ремень в центре между шкивами, про-
гиб должен составлять не более 1 см;
` закройте крышку и закрутите винт крышки.
Примечание! На Вашем изделии установлен
микровыключатель, блокирующий подачу пита-
ния к двигателю при открытой крышке.
Во избежание повреждения изделия и травм
оператора работа с открытой крышкой редук-
тора ЗАПРЕЩАЕТСЯ.
Примечание! Для грубой, черновой обработки,
при твердой древесине частота вращения долж-
на быть наименьшей, при финишной обработке
и мягкой древесине - наибольшей.
Подготовьтесь к работе:
` убедитесь, что оси вращения заготовки и цен-
тров строго совпадают. Заготовка плотно
установлена между центрами;
` убедитесь, что подручник отрегулирован
и не задевает заготовку при ее вращении;
` уберите ключи и прочие предметы от враща-
ющихся частей изделия и из зоны работы;
` приготовьте и, при необходимости, наденьте
средства защиты (перчатки, защитные очки).
Порядок работы
Включение изделия осуществляется нажатием
на кнопку «I» выключателя 1. Кнопка расположе-
на под крышкой выключателя.
Примечание! Выключатель изделия - электро-
магнитного типа. При пропадании напряжения
сети и последующем его появлении изделие не
включится самостоятельно. Для включения изде-
лия в этом случае повторно нажмите кнопку «I».
Обоприте режущий инструмент на подручник, плот-
но прижмите его и начните подавать к заготовке.
Особенно внимательны будьте при черно-
вой обработке прямоугольной заготовки
- усиленная подача инструмента может при-
вести к повреждению инструмента, заготов-
ки, а также к травмам оператора.
При обработке заготовки следуйте нижепере-
численным рекомендациям:
` для вытачивания различных поверхностей
(шаров, торов, галтелей, переходов, канавок
и т.д.) используйте соответствующий режу-
щий инструмент,
23
Шкив двигателя
Шкив вала
Болт
ШПИНДЕЛЬДВИГАТЕЛЬ
Тип
работы
Пред-
вари-
тельная
обточка
Черновая
обработ-
ка
Чистовая
обработ-
ка
Финиш-
ная об-
работка
Частота
вращения
810 1180 1700 2480
