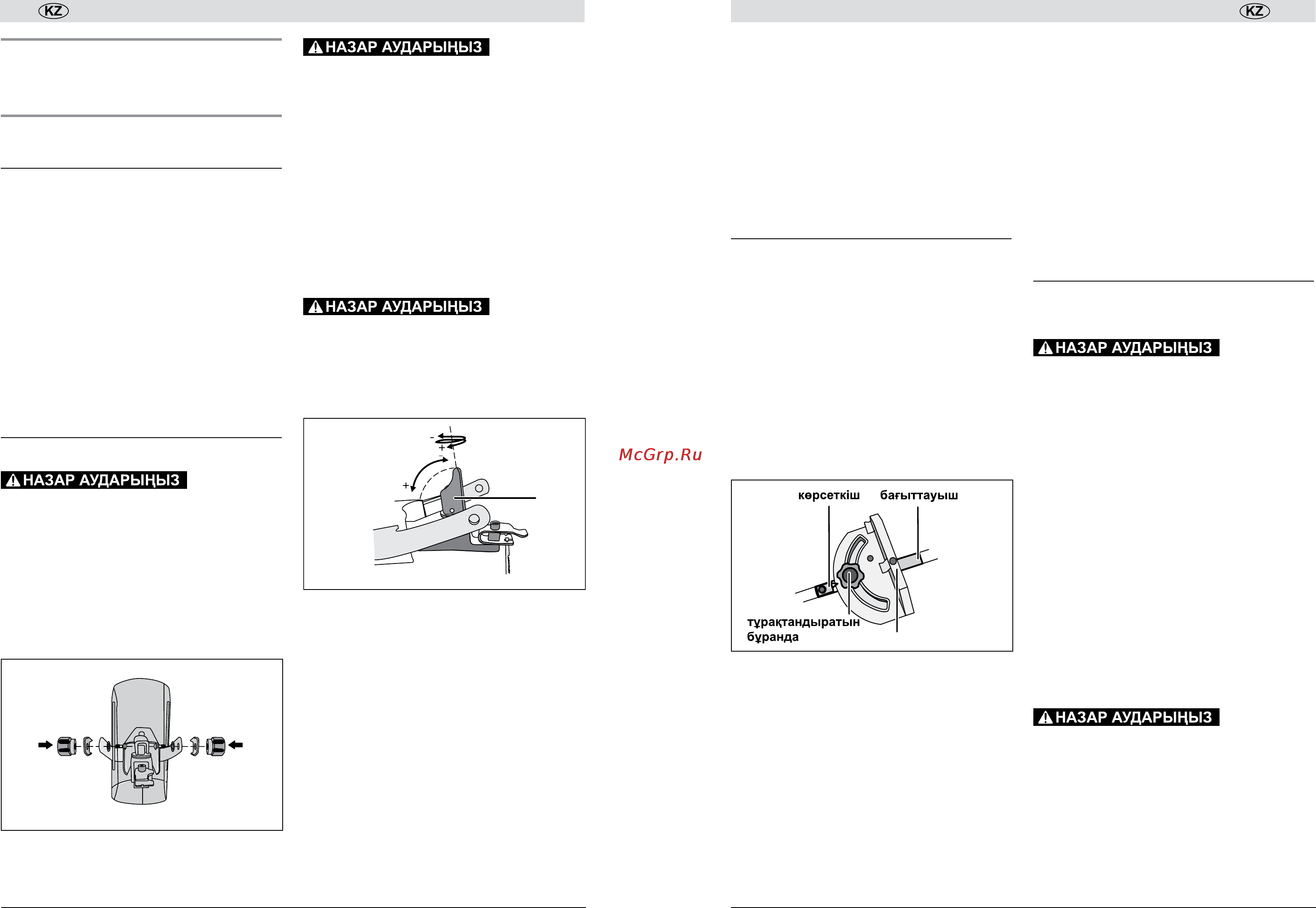

Зубр ЗСЛ-90 [14/14] Жабдық және жұмыс істеу реті

Пайдалану жөніндегі нұсқау

1 4

www.zubr.ru

Жабдық және

жұмыс істеу реті

Жабдық

1 Жұмыс үстел

2 Сақтау былғары

3 Ажыратқыш

4 Аралау төңірегін желдететін қылтақұбыры

5 Резеңке тіреуіш

6 Үстелді тұрақтандыратын тұтқа

7 Жоғарғы рычаг

8 Ара жазықтығы

9 Бұрыш тіреуіші (транспортир)

10 Қозғалтқыш

11 Жазықтықты тұрақтандыратын рычаг

12 Жоғарғы жазықтық ұстауышы

Жинау

Барлық жинау, реттеу және ауыстыру

жұмыстары құралды желіден өшірген күйде

жүзеге асады.

Негізге берілген бекіткішті қолдану арқылы 5

резеңке тіреуіштерді орнатыңыз. Әр тіреуішті өз

бетіңізше биіктікті реттеу арқылы құралды түзу

орнатыңыз.

Берілген бекіткішті қолдану арқылы суретте

көрсетілгендей 2 сақтау былғарысын орнатыңыз.

Аралау барысында пайда болған шаңнан

сақтану, сонымен қатар жарақаттану

мен зақымданудың алдын алу үшін Сіз

орнатылған былғарысымен жұмыс істеңіз.

Үстел ойығына бағыттауыш тіреуішті салу

арқылы 9 бұрыш тіреуішін орнатыңыз.

Құралдың жоғарғы рычагындағы қажетті шту-

церге 4 қылтақұбырды орнатыңыз.

Сіздің құралыңызда ағаш бойымен кесетін

стандартты ара жазықтығы орнатылған. Оны

жаңасына немесе атқарылатын жұмыс түріне

сәйкес ауыстыру қажет болған жағдайда келесі

әрекетті орындаңыз:

Жарақаттану мен зақымданудың алдын алу

үшін Сіз ара жазықтығымен жұмыс істеген кез-

де қолғапты киюіңізді ҚАДАЛА кеңес етеміз.

` сақтау былғарысын мүмкіндігінше жоғары

қарай жылжытыңыз;

` 11 рычагты жоғары күйге көтеріңіз;

` орнатылған жазықтықты жоғары және төменгі

ұстауыштардан босатыңыз;

` үстел ойығына жаңа жазықтықты салыңыз

және жазықтықты тістеуіштерін төмен қарату

арқылы ұстауыштың артқы қабырғасындағы

артқы шегіндегі тіреуішке дейін төменгі

ұстауышқа орнатыңыз;

` төменгі секілді жазықтықты жоғары

ұстауышқа орнатыңыз;

` жазықтықты тарту үшін 11 рычагты төмен

босатыңыз

Оюлап кесетін станок

1 5

www.zubr.ru

Ескерту! 11 рычаг қолдан төменгі күйге бай-

қалатын күшпен қайтуы керек. Жазықтықтың

тартылуы әлсіз болған жағдай жеткіліксіз болып

танылады. Тарттылуды арттыру үшін 11 рычаг-

ты көтеріңіз және оны сағат тілі бойымен айнал-

дыру арқылы жазықтық тартылуын арттырыңыз.

Шамадан тыс тартылу кезінде (шамадан тыс

күш) тартылуды сағат тіліне қарсы рычагты ай-

налдыру арқылы жүзеге асырыңыз.

Жұмысқа дайындық

Өнделетін даяр заттың және жұмыс түріне

байланысты:

1) Былғарының биіктігін реттеңіз:

` былғарының бекіту бұранда-бұрауыштарын

босату;

` даяр заттың қалыңдығына байланысты

төменгі былғарыны даяр заттың жоғарғы

нүктесінен 2-3 см биіктікте реттеңіз;

` бұрандаларды қатайтыңыз.

2) 9 тіреуіш күйін реттеңіз:

транспортир

` тұрақтандыру бұрандасын босатыңыз;

` транспортир сызғышы бойынша даяр заттың

қажетті қисық бұрышын орнатыңыз;

` белгіленген бұрышты бұрандамен

тұрақтандырыңыз.

3) Үстел бұрыш енесін реттеңіз:

` үстел бұрыш енесінің тұрақтандырушысын

босату үшін 6 тұтқаны босатыңыз;

` үстелдегі кронфтейн шкаласы бойынша

қажетті аралау бұрышын орнатыңыз;

` бұрыш енесін 6 тұтқа арқылы

тұрақтандырыңыз.

Жұмыс бастамас бұрын:

` жұмыс үстелінен жұмысқа кедергі жасайтын

Сіз кілттерді, жабдықтарды және бөтен

заттарды алшақ қойғандығыңызға көз

жеткізіңіз;

` өнделетін даяр затта металл заттар (шеге-

лер, бұрандалар ж.т.б.) кездеспейтіндігіне

көз жеткізіңіз;

` дайындаңыз және сақтау жабдықтарын

(қолғапты, сақтау көзілдірігін) киіңіз.

Жұмыс реті

Құралды желіге қосыңыз.

Электр қауіпсіздігі тоқ көзінен жарақаттану-

дан I сақтау классына сәйкес келеді, яғни

жерме (бұл үшін айырда жерме байланы-

стар қарастырылған) болуы керек. Розеткаға

ажыратқыш келмесе, оны ауыстыруға тый-

ым салынады. Оның орнына электр маманы

қажетті розетканы орнатқаны жөн.

Құрал қосылуы «I» батырмасының 3 ажырат-

қышын басу арқылы орындалады.

Ескерту! Құралдың ажыратқышы – электромаг-

ниттік түр болып табылады. Желіде кернеу жойыл-

са және кейінірек ол пайда болса, құрал өздігінен

қосылмайды. Құралды қосу үшін «I» батырмасын

қайта қосу арқылы жүзеге асады.

Жұмыс үстеліне даяр заттың бір соңын қойыңыз

және жазықтыққа оны салыңыз.

Қисық аралау қажет болған жағдайда даяр зат-

ты 9 тіреуішке тіреңіз. Даяр затты беру үшін

тіреуіштің сырғуын қолданыңыз.

Аралаған кезде әрқашан екі қолыңызбен даяр

затты МЫҚТЫ ұстаңыз.

Құралмен жұмыс істегенде қозғалтқыш айналым-

дарына назар қойыңыз. 20% айналым кемісе және

одан әрі болса, онда жүктеме түсуін көрсетеді.

Бұл жағдайда, даяр заттың айналымын кемітіңіз.

Жұмыс орнынан шаңды азайту және аралау

саңылауын жақсарту үшін аралау төңірегіне шаң

жібермейтін 4 қылтақұбырды пайдаланыңыз.
