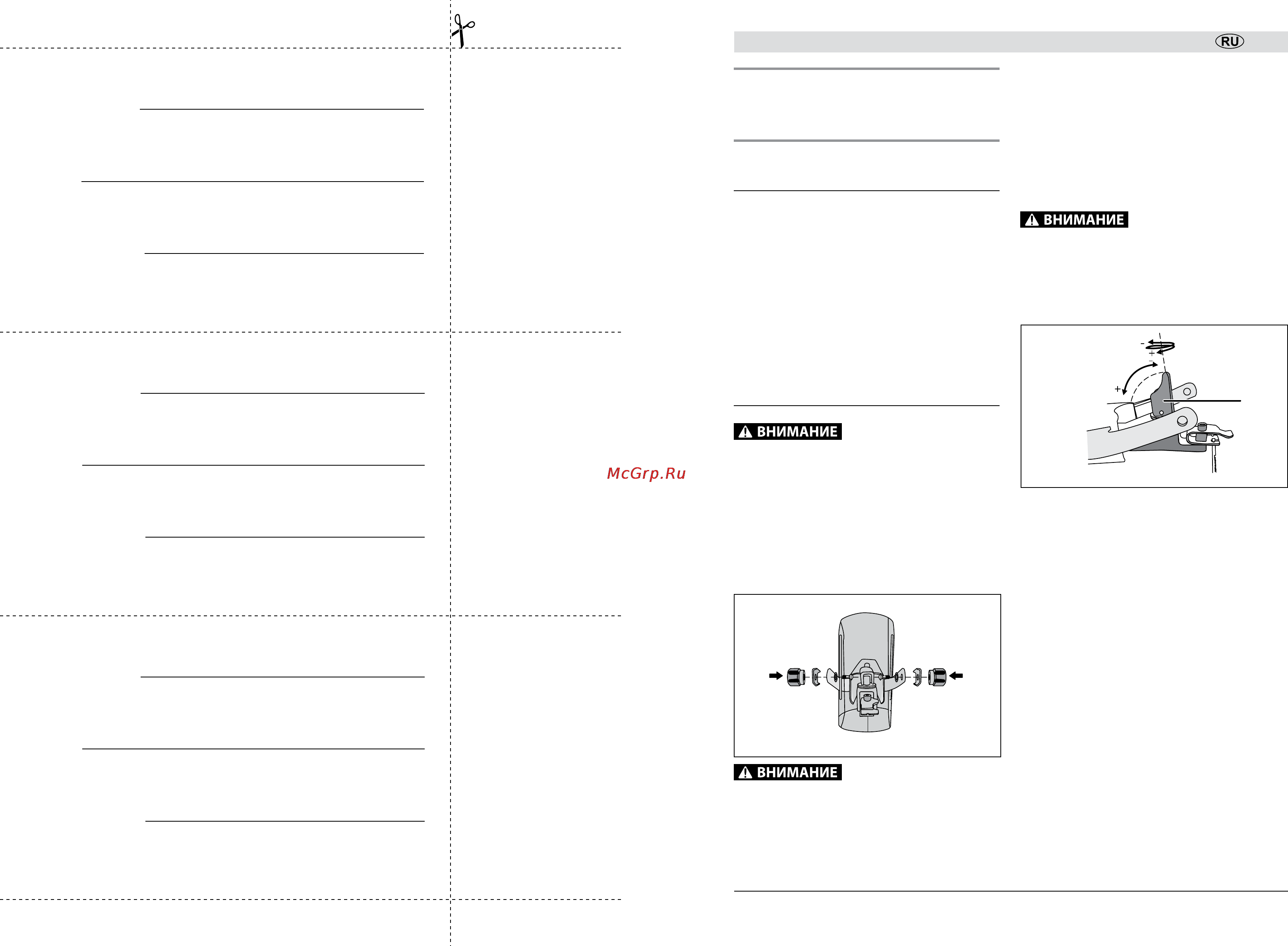

Станок лобзиковый
|
5
Инструкции
по применению
Устройство
1 Стол рабочий
2 Кожух защитный
3 Выключатель
4 Патрубок обдува области пиления
5 Опора резиновая
6 Рукоятка фиксации стола
7 Рычаг верхний
8 Полотно пильное
9 Упор угловой (транспортир)
10 Двигатель
11 Рычаг фиксации полотна
12 Держатель полотна верхний
Сборка
Все работы по сборке, регулировке и заме-
не производить только при отключенном
от сети изделии.
Установите на основание опоры резиновые 5,
используя прилагаемый крепеж. Индивидуаль-
ной регулировкой высоты каждой опоры обе-
спечьте вертикальное положение изделия.
Установите защитный кожух 2 в соответствии
с рисунком, используя прилагаемый крепеж.
Для защиты от пыли при пилении, а также во
избежание травм и повреждений НАСТОЯ-
ТЕЛЬНО рекомендуем Вам производить ра-
боту с изделием при установленном кожухе.
Установите упор угловой 9, вставив направляю-
щую упора в прорезь стола.
Установите патрубок 4 на соответствующий
штуцер на верхнем рычаге изделия.
На Вашем изделии установлено стандартное
пильное полотно по дереву. При необходимости
его замены на новое или соответствующее пред-
стоящей работе, выполните следующие действия:
Во избежание травм и повреждений НАСТО-
ЯТЕЛЬНО рекомендуем Вам производить
работы с пильным полотном в перчатках.
` отведите защитный кожух вверх
насколько это возможно;
` поднимите рычаг 11 в верхнее положение;
` снимите установленное полотно с верхних
и нижних держателей;
` пропустите новое полотно в прорезь стола
и установите полотно в нижний держатель
зубьями вниз до упора задней грани в зад-
нюю стенку держателя;
` установите полотно в верхний держатель
аналогично нижнему;
` для натяжения полотна опустите вниз рычаг 11
Перечень соответствующих полотен Вы можете
найти на стр. 11.
Примечание! Рычаг 11 должен возвращаться
в нижнее положение от руки, но с заметным уси-
лием. В случае ослабленного усилия натяжение
полотна недостаточно. Для увеличения натя-
жения поднимите рычаг 11 и вращением его по
часовой стрелке увеличьте натяжение полотна.
При излишнем натяжении (чрезмерном усилии)
ослабьте натяжение вращением рычага против
часовой стрелки.
