1515
Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.
Примечание: Вход EXT.1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT.2 - сис-
темы CVBS и Y/C, EXT.3 только систему CVBS и RGB. Рекомендуется подключать устройства с выход-
ным сигналом в системе RGB к выходам EXT.1 или EXT.3, т.к. RGB обеспечивает лучшее качество изобра-
жения. Если Ваш видеомагнитофон поддерживает функцию EasyLink, его следует подключать ко входу
EXT.2 для использования преимуществ EasyLink.
Записывающее устройство (VCR-DVD+RW)
(Видеомагнитофон, записывающий DVD-плеер)

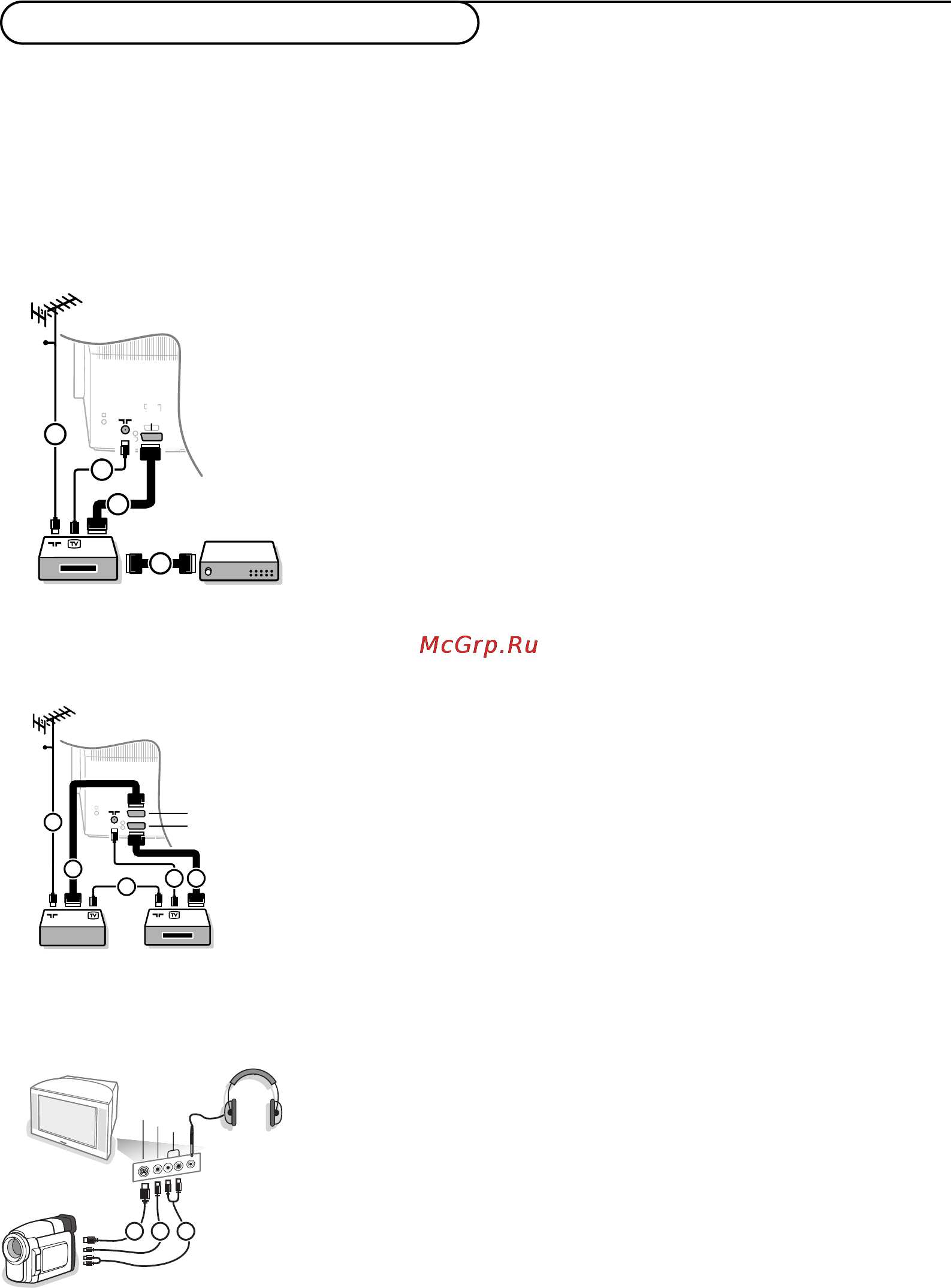

Подключите, как показано на рисунке, антенные кабели 1,
2 и, для получения наилучшего качества изображения,
еврокабель
3. При отсутствии евроразъема, единственным
возможным способом подключения является антенный кабель.
Поэтому Вам нужно будет настроить тестовый сигнал вашего
записывающего устройства и назначить для этого сигнала
программу с номером 0, либо сохранить тестовый сигнал как
программу с номером в интервале от 90 до 99 (см. Ручная
установка, стр. 6).
См. руководство по Вашему записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель
4 к своему декодеру и к
специальному евроразъему видеомагнитофона. См. также
инструкцию по эксплуатации видеомагнитофона. См. Декодер,
стр. 8. Вы можете также подключить декодер еврокабелем не-
посредственно к входам
EXT.1 или 2.
Другое оборудование
(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)
& Подключите, как показано на рисунке, антенные кабели 1,
2 и 3 (только в том случае, если дополнительное устрой-
ство имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем
4 или 5 к одному из
евроразъемов
EXT.1, 2 или 3 для получения изображения более
высокого качества.
é Выполните поиск тестового сигнала внешнего устройства так
же, как Вы это делали в случае с видеомагнитофоном.
Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 8.
Подключение к боковым разъемам
Телекамера или видекамерa
& Подключите видеокамеру, как показано на рисунке.
Произведите подключения к входам VIDEO 2 и AUDIO L 3
для монофонического устройства. Для стереофонического
устройства подсоединитесь также к входу
AUDIO R 3.
Качество стандарта S-VHS при использовании видеокамеры S-
VHS можно получить при подключении к видеовходу
S-VIDEO
1 и AUDIO 3 с помощью кабелей S-VHS.
Не подсоединяйте кабели 1 и 2 одновременно! Это может
привести к искажению изображения.
Наушники
& Вставьте штекер в предназначенный для наушников разъем
L, как показано на рисунке.
é Нажмите кнопку ¬ на пульте дистанционного управления
для выключения встроенных динамиков телевизора.
Полное сопротивление наушников должно составлять от 8 до 4000
Ом. Размер гнезда для подключения наушников - 3,5 мм.
В меню Звук выберите Громкость наушников для регулировки
громкости звука в наушниках.
CABLE
1
4
2
EXT.
2
3
CABLE
1
2
1
EXT.
2
4
5
3
Подключение внешних устройств
A
U
DIO
VIDEO
S•VIDEO
1 2 3
2287.1 rus 21-01-2004 08:35 Pagina 15
