Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Насос вибрационный
| |
4
5
Инструкции
по применению
Устройство
1 Блок ЗБА-АИ «Акватик»
2 Индикатор режимов работы
3 Хомут крепления
4 Кабель с розеткой
5 Кабель питания
6 Штуцер
7 Плавкий предохранитель
8 Выходной патрубок насоса
9 Отверстия крепления троса
10 Кабель насоса
11 Штуцер (в комплект не входит)
12 Клапан обратный
13 Тройник
Подготовка к работе
Все операции, связанные со
сборкой, снятием /установ-
кой элементов, а также тех-
ническим обслуживани-ем,
производите только при от-
ключенном от сети изделии.

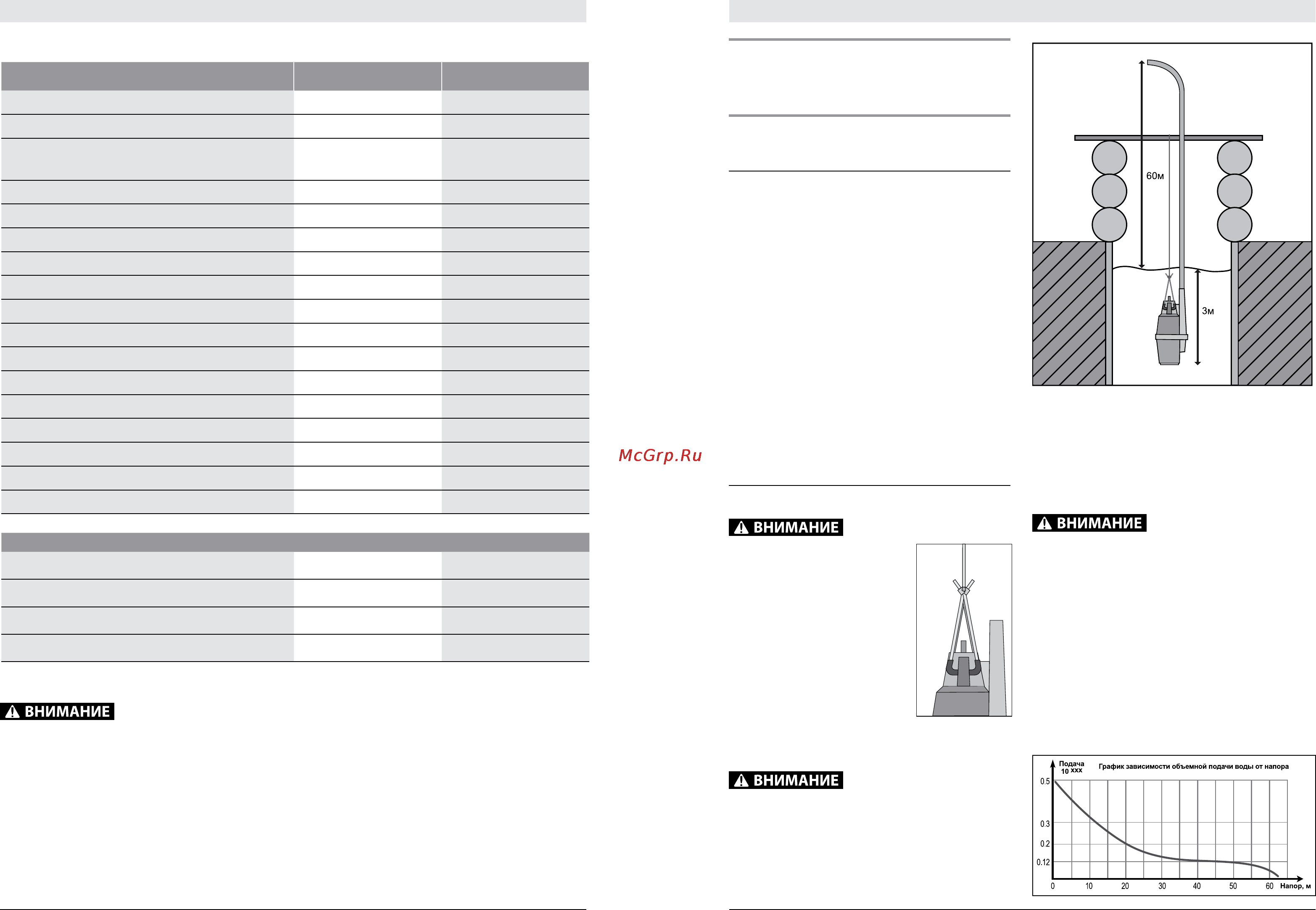

При установке насоса в коло-
дец или скважину обеспечьте
подвеску насоса:
` пропустите концы шнура
через ушки 9;
` обвяжите свободные концы
вокруг основной части шнура и затяните двой-
ным узлом.
Опускание и подвес изделия за кабель
ЗАПРЕЩАЕТСЯ.
Верхний конец шнура закрепите на переклади-
не СТРОГО посередине колодца.
Примечание! Насос при работе не должен ка-
саться стенок и дна колодца.
Для обеспечения свободной вибрации насоса,
при высоте подвеса менее 10 метров осущест-
вляйте подвеску на перекладину через эластич-
ную проставку (резиновую полосу, шланг и т.д.).
Установите на выходной патрубок 8 шланг
(в комплект не входит) диаметром
¾’’ и закрепи-
те его хомутом.
При повышении сопротивления на выходе
шланга (при пережатом / перекрученном шлан-
ге, перекрытом кране или установленной рас-
пылительной насадке) возрастает давление
на выходе насоса. Это может привести к сры-
ву шланга с патрубка или к повреждению на-
соса. Во избежание повреждения НЕ УСТА-
НАВЛИВАЙТЕ на магистраль подачи воды пе-
рекрывающих устройств (кранов, заглушек)
и НЕ ДОПУСКАЙТЕ длительную (более 30 сек.)
работу насоса с перекрытым выходом.
При устройстве канала подачи воды примите во
внимание, что производительность насоса на-
прямую зависит от высоты подъема воды.
* длина шнура равна длине кабеля соответствующего артикула
Убедитесь в отсутствии повреждений изделия и комплекта деталей, которые могли
возникнуть при транспортировании.
Технические характеристики
Артикул ЗНВП-300-10/15/25/40 ЗНВП-300-15 H
Напряжение сети питания, В 220 220
Частота тока, Гц 50 50 50
Номинальная потребляемая мощность
(при напоре 4 атм), Вт
225 225
Пропускная способность, л/ч 1500 1500
Макс. высота подачи воды, м 60 60
Макс. глубина погружения, м 3 3
Макс. размер фильтруемых частиц, мм 2 2
Макс. температура жидкости, °С 35 35
Диаметр соединительного штуцера, дюйм
¾ ¾
Уровень звуковой мощности, дБ – –
Уровень звукового давления, дБ – –
Среднеквадратичное виброускорение, м/с
2
– –
Степень защиты корпуса, IP х8 х8
Блок автоматики – есть
Длина сетевого кабеля, м 10/15/25/40 15
Класс безопасности по ГОСТ 12.2.007.0-75 II класс II класс
Масса, кг 3/3,5/4,5/5,4 4.1
Комплект поставки
Насос вибрационный 1 шт. 1 шт.
Блок автоматики – 1 компл.
Шнур капроновый *м *м
Руководство по эксплуатации 1 экз. 1 экз.
