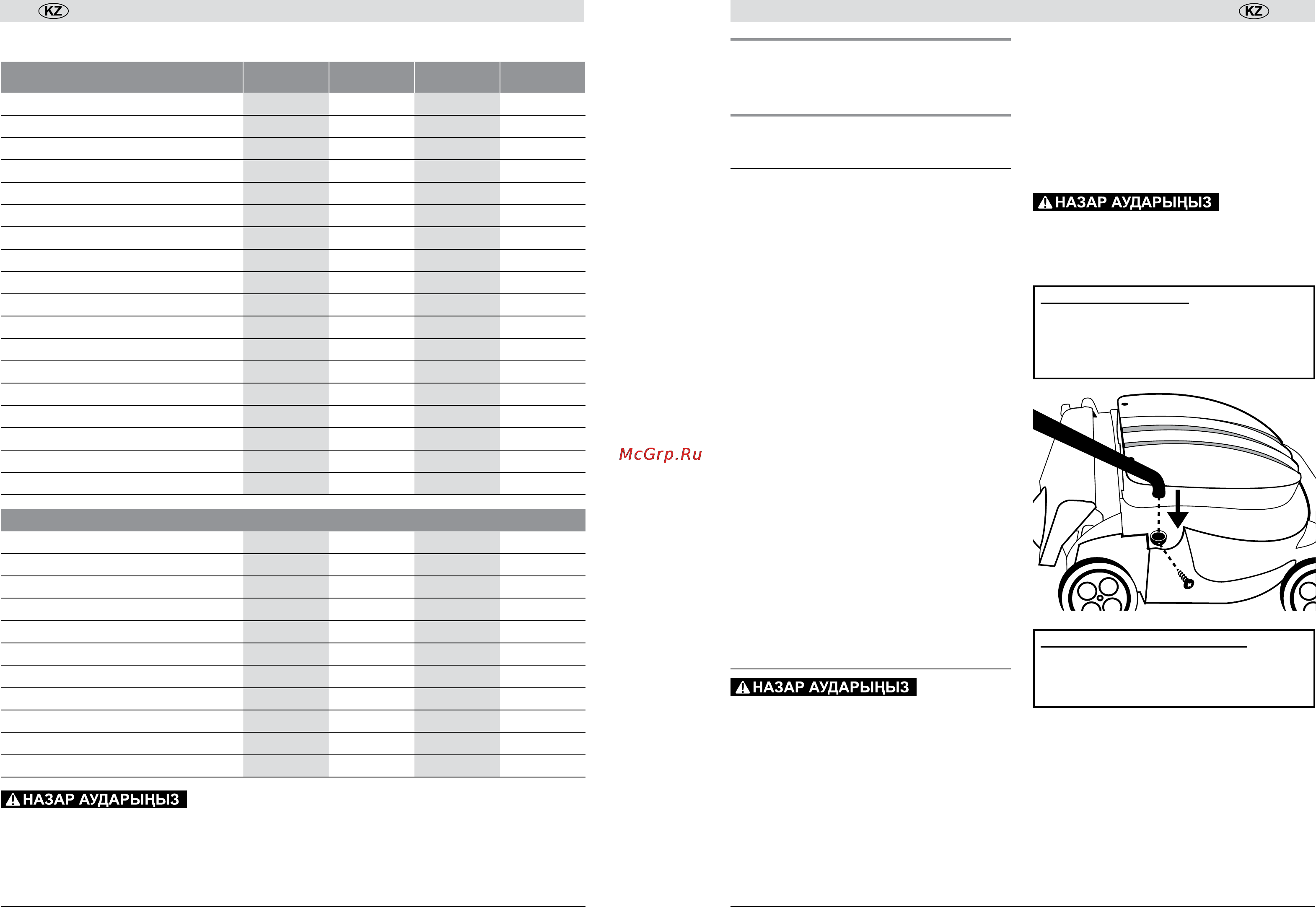

![Зубр ЗГКЭ-43-1600 [14/14] Пайдалану жөніндегі нұсқаулық](/views2/1094720/page14/bge.png)
Пайдалану жөніндегі нұсқау
|
1 4
www.zubr.ru
Техникалық сипаттамасы
Артикул
ЗГКЭ-
32-1000
ЗГКЭ-
34-1100
ЗГКЭ-
38-1400
ЗГКЭ-
43-1600
Тоқ көзінің атаулы кернеуі, В 220 220 220 220
Тоқ жиілігі, Гц 50 50 50 50
Атаулы тұтыну қуаты, Вт 1000 1100 1400 1600
Бос жүрістегі айналу жиілігі, айналым/мин 3250 3250 3200 3000
Өнделетін даяр зат диаметрі, мм 320 340 380 430
Қиюшы құрал түрі пышақ пышақ пышақ пышақ
Ору деңгейлері 3 6 6 6
Ору биіктігінің диапазоны, мм 20–60 20–70 20–70 20–70
Шөп жинауыш сыйымдылығы, л 25 25 35 45
Шөп жинауыш толуын білдіретін дабыл бар бар бар бар
Жабындау функциясы — — — бар
Сақтау деңгейі IP20 IP20 IP20 IP20
Дыбыс қысымының деңгейі (к=3), дБ 85 83 74.4 82
Дыбыс қуатының деңгейі (к=3), дБ 96 96 96 96
Орташа квадратты діріл тездеткіші (к=1.5), м/с
2
1.45 1.51 1.53 1.7
Қауіпсіздік классы бойынша МСТ 12.2.007.0-81 I I класс I I класс I I класс I I класс
Салмағы, кг 10 14 15 18
Қызмет көрсету мерзімі, жыл 5 5 5 5
Жиынтықтау
Гүлзар шалғы 1 дана 1 дана 1 дана 1 дана
Шөп жинауыш (жоғары және төменгі бөліктері) 1 дана 1 дана 1 дана 1 дана
Пышақ (орнатылған) 1 дана 1 дана 1 дана 1 дана
Төменгі тұтқа 1 дана 1 дана 1 дана 1 дана
Жоғары тұтқа 1 дана 1 дана 1 дана 1 дана
Жабындауға арналған ендірме — — — 1 дана
Дөңгелек 4 дана 4 дана 4 дана 4 дана
Сым желілік қысқыш 2 дана 2 дана 2 дана 2 дана
Бекіткіш 1 жиынтық 1 жиынтық 1 жиынтық 1 жиынтық
Қауіпсіздік бойынша нұсқаулық 1 нұсқа 1 нұсқа 1 нұсқа 1 нұсқа
Пайдалану жөніндегі нұсқаулық 1 нұсқа 1 нұсқа 1 нұсқа 1 нұсқа
Тасымалдау кезінде құралда және бұйымдар жиынтығында зақымданулардың
жоқтығына көз жеткізіңіз
Электр роторлық гүлзар шалғыcы
|
1 5
www.zubr.ru
Пайдалану
жөніндегі нұсқаулық
Жабдық
1 Ажыратқыш рычагы
2 Негізгі тұтқа
3 Оқшауландыру пернесі
4 Бұранда-бұрауыш
5 Сым желі бекітілетін ілмек
6 Тұтқа төменгі бөлік
7 Тұтқа жоғары бөлік
8 Шөп жинауыш
9 Шөп жинауыш толуының көрсеткіші
10 Ору биіктігінің реттеуіші
(ЗГКЭ-32-1000 басқасы)
11 Қозғалтқыш
12 Дөңгелек
13 Тұтқа тұрақтандырғышы
14 Шөп шығару саңылауы
15 Босатқыш
Гүлзар шалғы шөпті оруға арналады, ол кор-
пустан, электр қозғалтқыштан және қиюшы
құралдан тұрады. Шығу білігі, қозғалтқыш ай-
налуы арқылы айналмалы сәтті қиюшы құралға
жетек белбеуі арқылы береді, бұл құрылмасы
қозғалтқыштың соқпалы жүктемесін жеңілдетеді.
Қиюшы құрал ретінде екі қабатты металл
пышағы орнатылған. Операторды сақтау үшін
қозғалатын және қызатын бөлшектері корпуспен
жабылған.
Шөп жинауышқа жинауға, сонымен қатар жа-
бындау (тек қана ЗГКЭ-43-1600 арналады)
мүмкіндігін қарастырады.
Жинау
Құралмен кез келген іс-әрекеттерді (жи-
нау/босату, элементтерді шешу/орнату,
қиюшы құралды және корпустың төменгі
бөлігін тазарту) орындағанда қиюшы
құрал айналмайтындығына көз жеткізіңіз
және құралды желіден МІНДЕТТІ ТҮРДЕ
ажыратыңыз.
Орнату пышақ:
Пышақты орнату/ауыстыру үшін:
` құралды желіден ажыратыңыз және
пышақтың ТОЛЫҚ тоқтауын күтіңіз;
` пышаққа қол жеткізу үшін құралды бүйіріне
қойыңыз;
` айналып кетуінің алдын алу үшін пышақты
қолмен (МІНДЕТТІ ТҮРДЕ қолғап арқылы)
ұстаңыз, пышақтың бекіту гайкасын
босатыңыз;
` жаңа пышақты қажетті бағытқа сәйкестендіру
арқылы орнатыңыз және бекіту гайкасын
МЫҚТЫ тартыңыз.
Пышақтың ауытқымағандығына және
мықты бекітілгендігіне көз жеткізіңіз.
Тұтқаны орнату:
ЗГКЭ-32-1000 арналады
` 6 тұтқаның төменгі бөлігін құралдың
корпусындағы сәйкес келетін тереңдікке
орнатыңыз және оны екі жақтан өзіндік
қиюшылар арқылы бекітіңіз;
ЗГКЭ-34-1100…43-1600 арналады
` 13 бекітудің бұранда-бұрауыштарын боса-
тыңыз және 6 тұтқаның төменгі бөлігін бекіт-
кішке орнатыңыз. Бұрандаларды қатайтыңыз.
` 7 тұтқаның жоғары бөлігін ажыратқыш
астындағы төменгі саңылауларға оң жаққа
қарай (қозғалыс жүрісіне байланысты) және
берілген бұрандалар мен гайка-бұрауыштар
арқылы бекітіңіз;
` ажыратқыштың сым желісін тұтқадан алшақ
қойыңыз және берілген қысқыштар арқылы
бекітіңіз.
Дөңгелектерді корпус шпилькаларына берілген
гайка және шайбалар көмегімен орнатыңыз
және жоғары бөлігіне қалпақтарды орнатыңыз.
