Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Компрессор электрический масляный
| |
4
5
Инструкции
по применению
Устройство
1 Рабочий цилиндр с кожухом
2 Автоматический выключатель
(только для ЗКЭМ-2200-50)
3 Манометр штуцера А
4 Ручка
5 Штуцер А (быстросъемный)
6 Пневмоэлектрический выключатель
7 Горловина заправки масла
8 Индикатор уровня масла
9 Манометр штуцера Б
10 Предохранительный клапан
11 Штуцер Б (кроме ЗКЭМ-2200-50 –
типа «елочка», ЗКЭМ-2200-50 – резьбовой)
12 Регулятор давления
13 Баллон воздушный
14 Опора резиновая
15 Пробка слива конденсата
16 Колесо
17 Воздушный фильтр
18 Гайка
19 Шайба-гровер
20 Шайба
21 Втулка
22 Болт
23 Кран шаровой (только для ЗКЭМ-1600-24)
Сборка
При любых операциях с изделием (сборка/
разборка, техническое обслуживание, заправ-
ка маслом, подключение/отключение шлан-
гов) убедитесь, что изделие выключено и от-
ключено от сети.

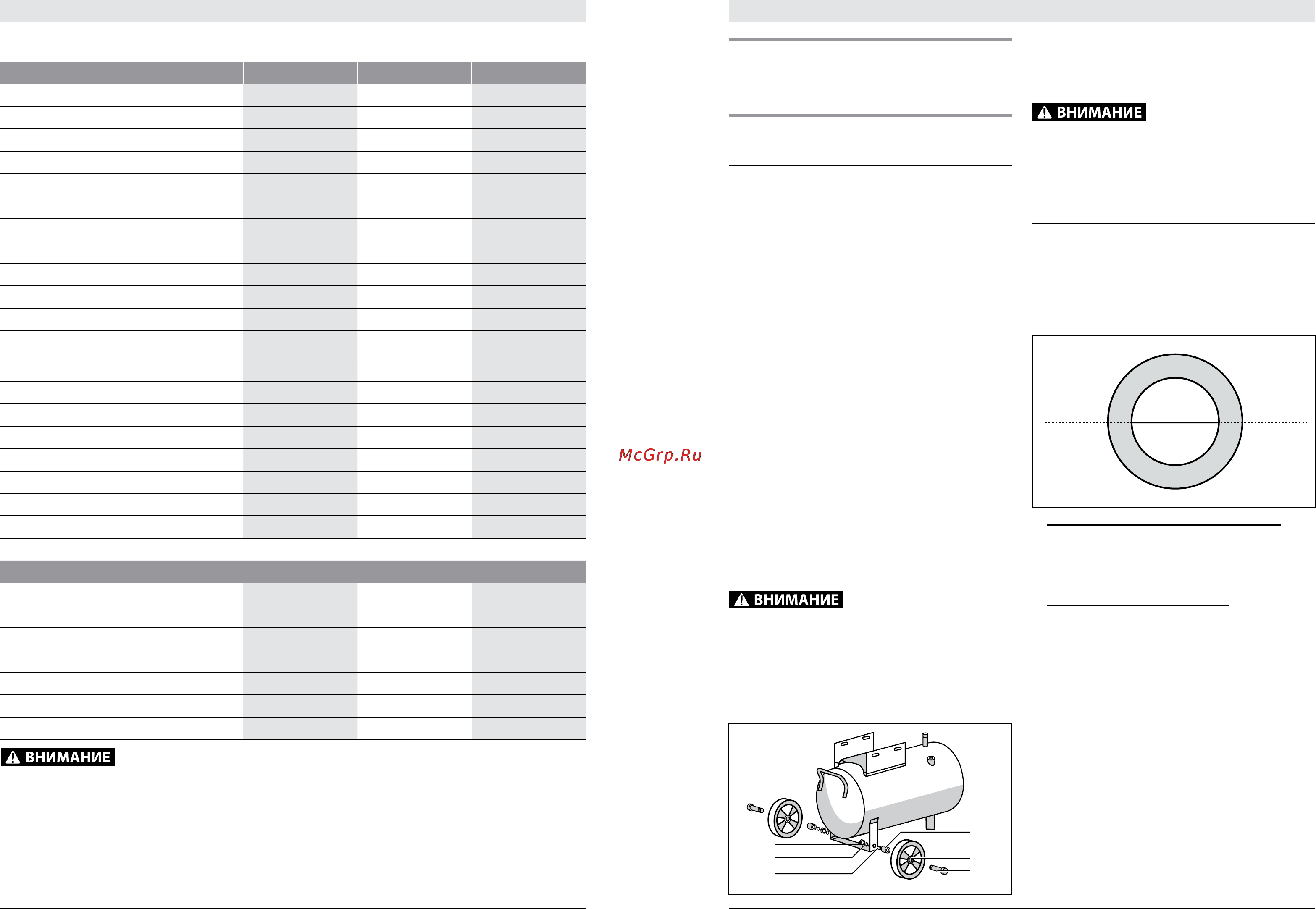

Установите колеса согласно рисунку.
Установите воздушный фильтр, для чего откру-
тите крышку воздушного фильтра 17, установите
фильтр и закрутите крышку обратно. Вверните со-
бранный фильтр во входное отверстие цилиндра.
Отсутствие фильтра может привести к бы-
строму выходу изделия из строя. Данная
неисправность условиями гарантии не под-
держивается.
Подготовка к работе
Заправка изделия маслом:
` проверьте наличие масла в картере. Уровень
масла контролируется с помощью индикатора
8. Если уровень масла достаточен (посередине
индикатора), доливать масло не следует.
` при первом после покупки запуске: если
уровень меньше нормального, не доливайте
масло, но замените залитое в двигателе мас-
ло в соответствии с разделом Периодическое
обслуживание;
` при последующих запусках: если уровень
масла недостаточен, долейте масло, соответ-
ствующее по марке уже залитому;
Примечание! Во избежание повреждения дви-
гателя никогда не смешивайте различные марки
масла.
` приготовьте масло (для компрессоров). Соот-
ветствующий тип – SAE 20W, вязкость по ISO
68 или 100. Рекомендуемое масло - минераль-
ное ЗУБР ЗМК-ПС (SAE 20W, ISO 68);
` снимите заглушку масляной горловины 7;
` залейте объем масла, приблизительно соот-
ветствующий указанному в технических дан-
ных. Проверьте уровень масла. Нормальным
является уровень посередине индикатора 8.
При необходимости, долейте;
` установите вместо заглушки прилагаемую
крышку масляной горловины.
Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,
которые могли возникнуть при транспортировании.
Технические характеристики
Артикул ЗКЭМ-1600-24 ЗКЭМ-2000-50 ЗКЭМ-2200-50
Номинальное напряжение питания, В 220 220 220
Частота тока, Гц 50 50 50
Номинальная потребляемая мощность, Вт 1600 2000 2200
Частота вращения, мин
-1
2850 2850 2850
Производительность (по всасыванию), л/мин 210 270 412
Рабочее давление в баллоне, атм. 8 8 8
Объем баллона, л 24 50 50
Тип компрессора поршневой поршневой поршневой
Тип привода коленвала прямой прямой прямой
Тип смазки масляный масляный масляный
Объем заправки маслом, л 0.25 0.25 0.25
Типы штуцеров для подключения инструмента
Быстросъемный,
«Елочка»
Быстросъемный,
«Елочка»
Быстросъемный,
резьбовой R1/4
Термопредохранитель есть есть есть
Автоматический выключатель нет нет есть
Уровень звуковой мощности (к=3), дБ 73 77 77
Уровень звукового давления (к=3), дБ 95 97 97
Среднеквадратичное виброускорение (к=1,5), м/с
2
– – –
Класс безопасности по ГОСТ 12.2.007.0-75 I I I
Масса, кг 22.3 33 43
Срок службы, лет 5 5 5
Комплект поставки
Компрессор 1 шт. 1 шт. 1 шт.
Колесо 2 шт. 2 шт. 2 шт.
Фильтр воздушный 1 шт. 1 шт. 1 шт.
Манометр 2 шт. 2 шт. 2 шт.
Крышка масляной горловины 1 шт. 1 шт. 1 шт.
Инструкции по безопасности 1 экз. 1 экз. 1 экз.
Руководство по эксплуатации 1 экз. 1 экз. 1 экз.
