Зубр ЗКЭМ-2200-50 [4/10] Периодическое обслуживание

Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Компрессор электрический масляный

| |

Эксплуатация изделия с уровнем масла выше

отметки максимума и с применением масла не

соответствующего типа может привести к вы-

ходу изделия из строя. Данная неисправность

условиями гарантии не поддерживается.

Установите изделие на ровной горизонтальной

поверхности. Для гарантии оптимального притока

воздуха и охлаждения компрессора не устанавли-

вайте его вблизи стен помещения и отопительных

приборов на расстоянии менее чем 60 см.

Подключите шланги пневмоинструмента.

Перечень рекомендуемого присоединительного

инструмента Вы можете найти на стр.13.

Благодаря конструкции компрессора, Вы може-

те подключать одновременно два инструмента.

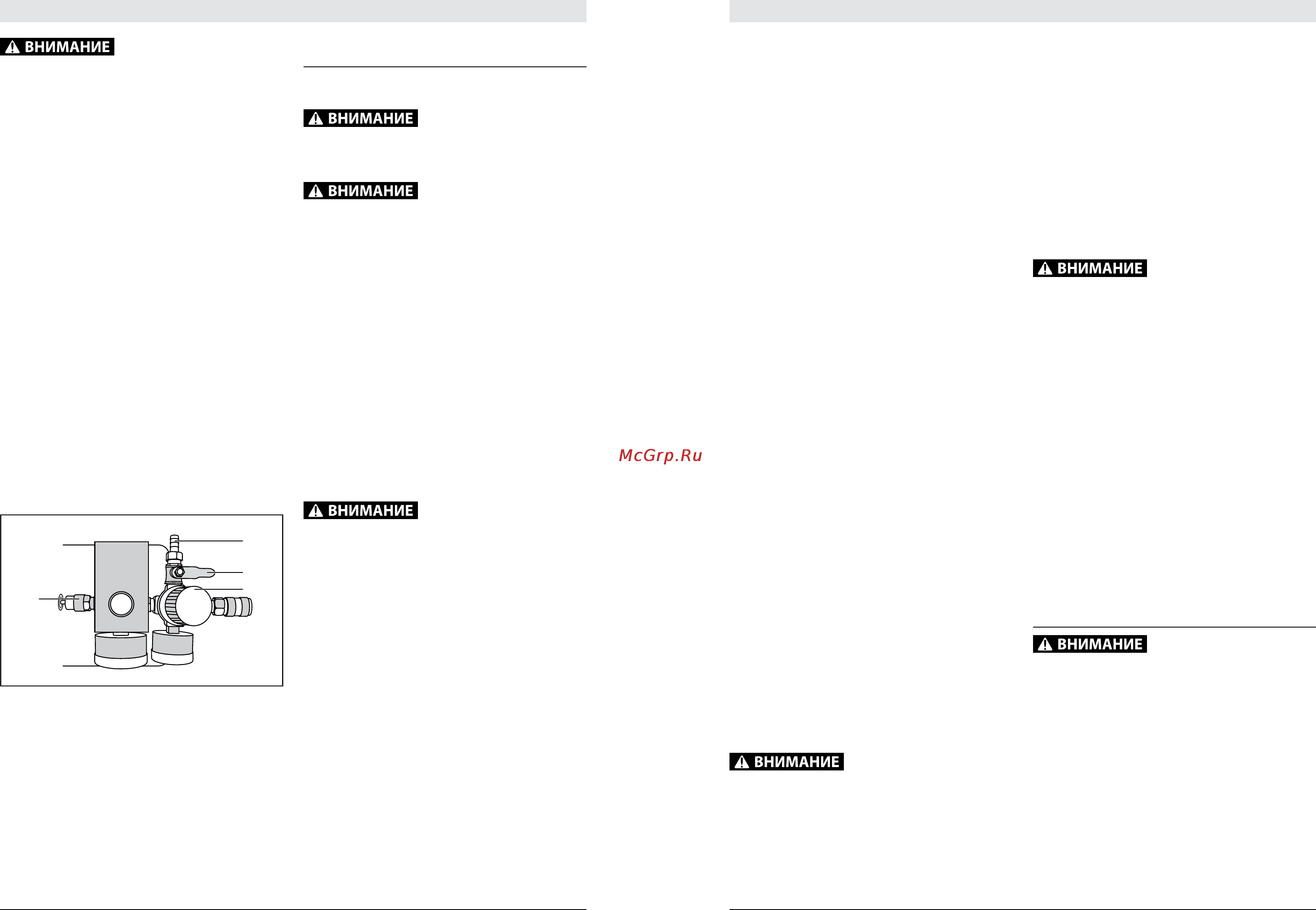

На выходе из компрессора предусмотрены штуце-

ра трех типов: «елочка» 11 (кроме ЗКЭМ-2200-50)

или резьбовой R1/4 (только для ЗКЭМ-2200-50)

и быстросъемный 5.

Примечание! Для Вашей безопасности и сохран-

ности окружающих Вас предметов настоятельно

рекомендуем использовать хомут (в комплект

поставки не входит) для надежного крепления

шланга на штуцере типа «елочка».

Перед началом работы отключите подачу давле-

ния, закрутив регулятор давления 12.

Подготовьтесь к работе:

` перед каждым использованием проверьте уро-

вень масла (см. выше). При необходимости

долейте его;

` удалите детей и животных от изделия на рас-

стояние не менее 3 метров;

` убедитесь в отсутствии у шлангов и инструмен-

та повреждений, которые могут допускать утеч-

ки воздуха;

` оденьте средства защиты при работе с подклю-

ченным инструментом (очки, наушники, рукави-

цы, респиратор).

Порядок работы

Подключите изделие к электрической сети.

Перед подключением изделия к сети

убедитесь, что выключатель 6 находится

в выключенном положении.

По электробезопасности изделие соот-

ветствует I классу защиты от поражения

электрическим током, т.е. должно быть

заземлено (для этого в вилке предусмотре-

ны заземляющие контакты). Запрещается

переделывать вилку, если она не подходит

к Вашей розетке. Вместо этого квалифи-

цированный электрик должен установить

соответствующую розетку.

Для включения изделия переведите выключа-

тель 6 в положение «On» (вытяните кнопку).

При давлении воздуха в баллоне ниже устав-

ки выключателя, изделие включится в работу

автоматически. По достижении уставки давле-

ния выключателя двигатель также автоматиче-

ски отключается. Когда по мере расходования

запасенного в баллоне воздуха давление сни-

зится до предустановленного минимума, авто-

матика снова запустит двигатель.

Пуск и остановка компрессора в этом режиме

осуществляются полностью автоматически.

Примечание! Максимальное и минималь-

ное давления являются предустановленными

на заводе-изготовителе. Самостоятельная

регулировка давления может привести к выхо-

ду изделия из строя. При выявлении случаев

самостоятельной регулировки пороговых зна-

чений давлений Вам будет отказано в гарантии.

При необходимости, дополнительная регули-

ровка может быть выполнена специалистами

сервисного центра.

Для защиты изделия и оператора от повышен-

ного давления в случае выхода из строя реле

давления служит предохранительный клапан

10: при превышении давлением в баллоне

установленного значения предохранительный

клапан откроется и стравит излишек.

Перед подачей давления к инструменту

открутите регулятор давления 12 и установите

необходимое рабочее давление, контролируя

его по манометрам 3 и 9.

Примечание! Для ЗКЭМ-1600-24 манометр 3

показывает ОБЩЕЕ рабочее давление двух

рукавов, манометр 9 – в рукаве штуцера

«елочка». Для ЗКЭМ-2000-50 и ЗКЭМ-2200-50

каждый из манометров показывает давление

в отдельном рукаве.

К инструменту, подключенному к быстро

съемному штуцеру, воздух поступит автома-

тически. Для подачи давления к инструменту,

подключенному к штуцеру типа «елочка» (кро-

ме ЗКЭМ-2200-50) или резьбовому (только

для ЗКЭМ-2200-50), откройте шаровой кран 23.

Рабочее давление на выходе может изме-

няться непосредственно в процессе работы

регулятором 12. Также можно отрегулировать

расход воздуха отдельно только у инструмен-

та, подключенного к штуцеру 11 посредством

регулировки положения крана 23.

Примечание! При работе одновременно дву-

мя инструментами следует помнить, что дав-

ления в обоих инструментах будут одинако-

выми, а расход воздуха будет распределяться

обратно пропорционально соотношению про-

ходных сечений инструментов (или выходных

штуцеров в случае регулирования расхода

воздуха краном 23): при увеличении расхода

воздуха через штуцер 5 будет уменьшаться

расход воздуха через штуцер 11 и наоборот.

При необходимости смены рабочего инстру-

мента, подключенного:

` к штуцеру типа «елочка» – закройте кран 23,

ослабьте хомут (если установлен), смените

шланги инструмента, снова затяните хомут

и откройте кран 23, установив необходимый

расход воздуха;

` к резьбовому штуцеру – закройте кран 23,

отверните гайку шланга подсоединенного ин-

струмента, смените шланг и плотно закрутите

гайку. Откройте кран 23, установив необходи-

мый расход воздуха;

` к быстросъемному штуцеру – просто отсо-

едините ненужный более инструмент и под-

соедините необходимый.

На Вашем изделии установлена тепловая

защита электродвигателя. При перегреве

автоматика отключит подачу питания к элек-

тродвигателю и компрессор остановится.

При возвращении температуры к норме ком-

прессор включится автоматически.

Также на Вашем изделии (только ЗКЭМ-2200-50)

установлен автоматический выключатель, защи-

щающий изделие от перегрузок и при выходе из

строя термопредохранителя. При срабатывании

защиты взведите автоматический выключатель,

нажав кнопку 2.

Примечание! Во избежание поломок или

преждевременного выхода изделия из строя

(особенно при участившихся случаях само-

выключения), прежде чем снова включать

его, выясните причину срабатывания защиты.

Для этого отключите изделие от сети и обрати-

тесь к разделу «Возможные неисправности и ме-

тоды их устранения».

При остановке компрессора (автоматически или

принудительно выключателем) сжатый воздух

на участке от цилиндра до выключателя может

сбрасываться (зависит от модели) через предо-

хранительный клапан, расположенный под вы-

ключателем. Это помогает снизить нагрузку на

электродвигатель при последующем пуске.

Не запускайте компрессор в работу сразу же

после его выключения. Сначала дождитесь

полного падения давления на участке до вы-

ключателя (если эта функция реализована).

Для остановки изделия по окончании работы, а

также при оставлении его на долгое время без

надзора, отключите его следующим образом:

` переведите выключатель 6 в положение «Off»

(утопите кнопку);

` дождитесь стравливания воздуха из предохра-

нительного клапана под выключателем (если

эта функция реализована. После выключе-

ния Вы должны услышать короткое – порядка

0.5 с – шипение стравливаемого воздуха);

` выньте вилку из розетки;

` потяните кольцо предохранительного кла-

пана 10, чтобы стравить весь сжатый воздух

(в случае отсутствия функции автоматического

стравливания и для гарантии безопасности).

Периодическое обслуживание

При любых операциях по техническому об-

служиванию изделия убедитесь, что изде-

лие выключено и отключено от сети.

При работе компрессора в баллоне скапливает-

ся конденсат (поскольку в воздухе всегда при-

сутствуют водяные пары). Регулярно (минимум

раз в неделю, если Вы используете изделие

ежедневно) сливайте из баллона конденсат. Это

поможет избежать коррозии баллона и прод-

лить срок эксплуатации изделия.

Для слива конденсата:

` открутите на небольшое число оборотов (для

плавного стравливания) штуцер пробки слива

конденсата 15 до полного стравливания воз-

духа из баллона;
