Зубр ЗШ-1500 [14/14] Әрдайым көрсетілетін күтім
Пайдалану жөніндегі нұсқау
|
1 4
www.zubr.ru
Жабдық және
жұмыс істеу реті

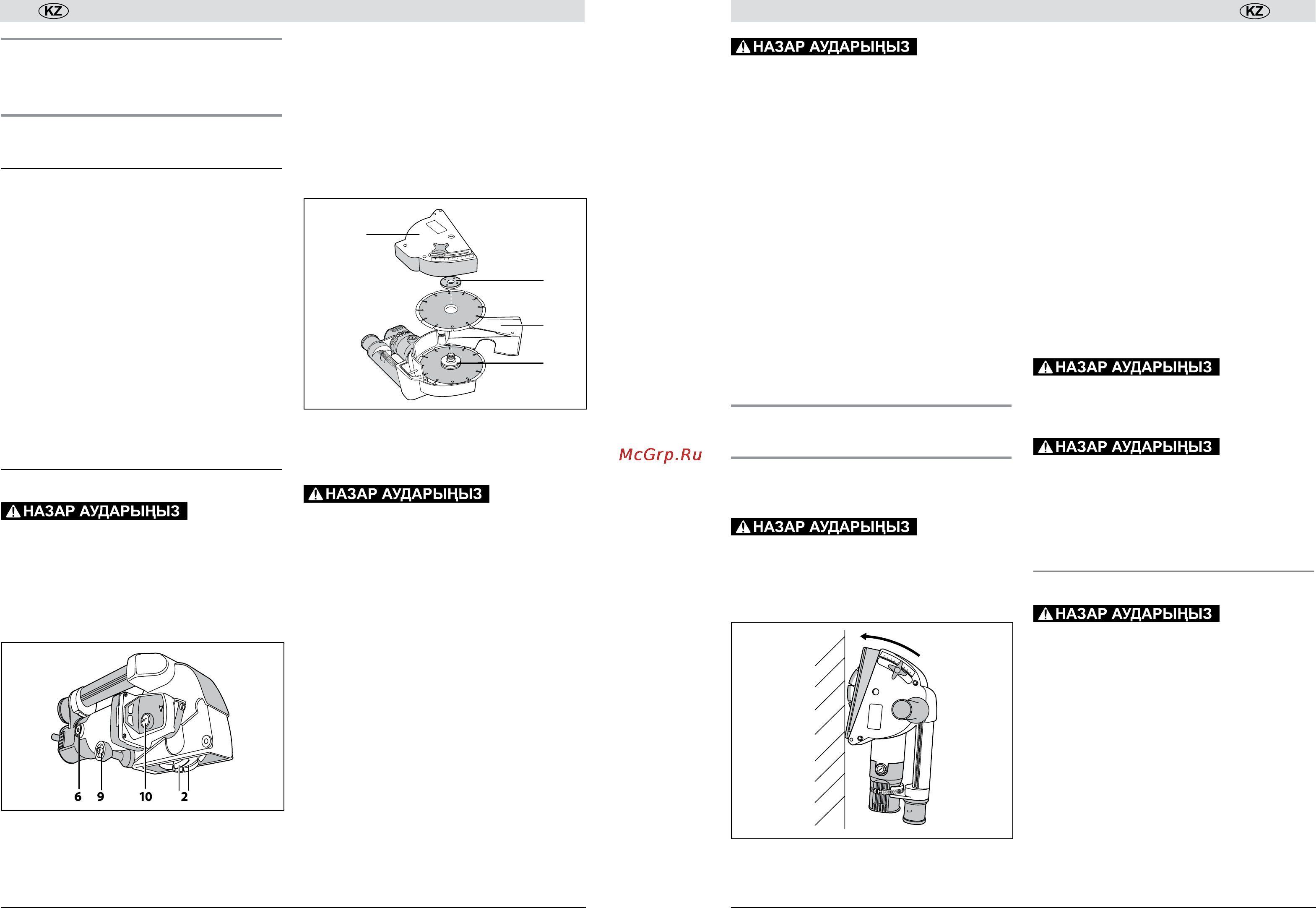

Жабдық
1 Қосымша тұтқа
2 Штробтау тереңдігін шектейтін бұранда
3 Қозғалмалы сақтау қаптама
4 Кесілетін диск
5 Қаптама бекітілетін бұранда
6 Щетка ұстауыш қақпақ
7 Қосу тумблері (арт жағында)
8 Шаң-тозаң шығатын қылта құбыры
9 Тербелмелі ролик
10 Шпиндельді оқшауландыратын пернесі
11 Жоғары қаптама
12 Қысқыш фланец
13 Терме шайба
Жұмысқа дайындық
Кез келген жинау/реттеу жұмыстарын
орындағанда құралды желіден ажыратыңыз
және дисктер айналуының тоқталуын күтіңіз.
Зауытта максималды борозда ені орнатылған.
Қажет болған жағдайда, максималды енінен
басқаны орнату үшін:
` берілген кілтпен S5 11 жоғары бекітілген
қаптама 5 бұрандаларын бұрап алыңыз.
Қаптаманы шешіңіз;
` шпиндельдің оқшауландыратын пернесі 10
басыңыз, берілген қысқыш кілтпен қысқыш
фланецті 12 бұрап алыңыз;
` кесілетін дискті 4 шешіңіз және шығыңқы
шайбаны орнатылған диск тетігінен
босатыңыз;
` сәйкес келетін мөлшердегі шайбалар
арқылы 13 (қалыңдығы 4 мм) қажетті бороз-
да енін орнатыңыз;
11
12
3
13
Ескерту! Кесілетін дискті қайта орналастырғанда
борозда ені дисктің тіреуіш қалыңдығына ар-
тады (5 мм). Терме шайбаларды алдын ала
кемітілген бірлігін орнатыңыз.
Диск айналу бағыты (дисктің өзінде
көрсетілген) шпиндель айналу бағытымен
(диск қаптамасында көрсетілген) сәйкес
келуі керек.
` қайта 12 қысқыш фланецті орнатыңыз және
10 оқшауландыратын пернені басыңыз,
қысқыш кілт арқылы фланецті қатайтыңыз;
Ескерту! Кесілетін дискті орнатқанда келесі
шешуді жеңілдету үшін дисктің әр жағына
«ЗУБР» сауда белгісі бар ЗУШМ-ШП аралық
қабаттарын орнатыңыз.
` қайта 11 қаптаманы орнатыңыз, бағыттауыш
саңылауды 3 қозғалмалы қаптаманың шек-
теулі шығыңқысына бекітіңіз;
` бекітетін бұрандаларды 5 бекітілетін
қаптамаға орнатыңыз.
Тек қана бір аралау қажет болса, онда кесілетін
жоғарғы дискті жоғарыда аталып кеткендей
кеңестер бойынша шешіңіз және 12 қысқыш
фланецті қайта орнатыңыз.
Штроб кескіш
|
1 5
www.zubr.ru
Жарақаттану мен құралды зақымдануын
алдын алу үшін әрқашан қысқыш фланецті
МЫҚТЫ бекітіңіз.
Қажетті аралау тереңдігін сәйкес келетін бөлу
шкаласына тиісті 2 бұрандаларды орнатыңыз.
Жұмысқа даяр болыңыз:
` диск дұрыс орнатылғандығына, мықты
бекітілгендігіне, Сіз құралдың айналу
бөлшектерінен барлық кілттерді және
бөтен заттарды алшақ қойғандығыңызға көз
жеткізіңіз;
` болашақ аралау сызықтарын қажетті
үстіртте белгілеңіз;
` жеке қорғау құралдарын: көзілдірікті,
қолғаптарды, респираторды киіңіз.
Жұмыс реті
Құралды электр желіге қосыңыз.
Құралды желіге қосқанда ажыратқыш өшірілген
күйде екендігіне МІНДЕТТІ ТҮРДЕ көз жеткізіңіз.
Құралды мәжбүрлі шаң-тозаңнан тазартуға
(егер қосылса) қосыңыз.
Құралды 7 тумблер күйін «Қосу» (On) ауыстыру
арқылы қосыңыз.
Ескерту! Байсалды іске қосылу жүйесі
арқасында құрал бірте-бірте айналады.
Дисктердің толық айналуын күтіңіз.
Құралды (араның басты жолағына қарай) 9 ролик
өнделетін затқа дисктер үстіртке тимейтіндей
орнатыңыз. Құралды дисктер үстіртке тереңдей
түсе шектеулі сақтау қаптамасын соңына дейін 2
бұранда арқылы байсалды төмендетіңіз.
Құралды аралау жиек бойымен байсалды
жүргізіңіз.
Ескерту! Құралмен жұмыс істегенде қозғалтқыш
айналымдарына назар аударыңыз. Айналым-
дар 20 % және одан артық төмендеуі жүктеменің
пайда болғандығын білдіреді. Бұндай жағдайда
жүктемені немесе бұйымның беріліс күшін азай-
ту қажет.
Жұмыс аяқталған соң, құралды 7 тумблер
арқылы өшіріңіз.
Құралды өшірген соң, дисктер шамалы
уақыт айналады. Құралды жинамаңыз, дис-
ктер толық тоқтауын күтіңіз.
Штробтау кезінде дисктер қатты қызады –
жұмыс аяқталған соң және толық суығанға
дейін оларды бірден ұстамаңыз.
Әрдайым көрсетілетін күтім
Барлық техникалық қызмет көрсету
жұмыстары сым желі желіден ажыратылған
күйде орындалуы қажет.
Пайдалану кезінде (тозғанына қарай) электр
қозғалтқыштың графиттік щеткаларын ауыстыру
қажет. Щеткаларды ауыстыру үшін:
` құралды желіден ажыратыңыз;
` отвертка арқылы 6 щетка ұстауыш қақпағын
бұрап алыңыз;
` тозған щетканы алыңыз және жаңасын
салыңыз;
` щетка ұстауыш қақпағын қайта орнына
орнатыңыз;
