Штроборез
|
5
Инструкции
по применению

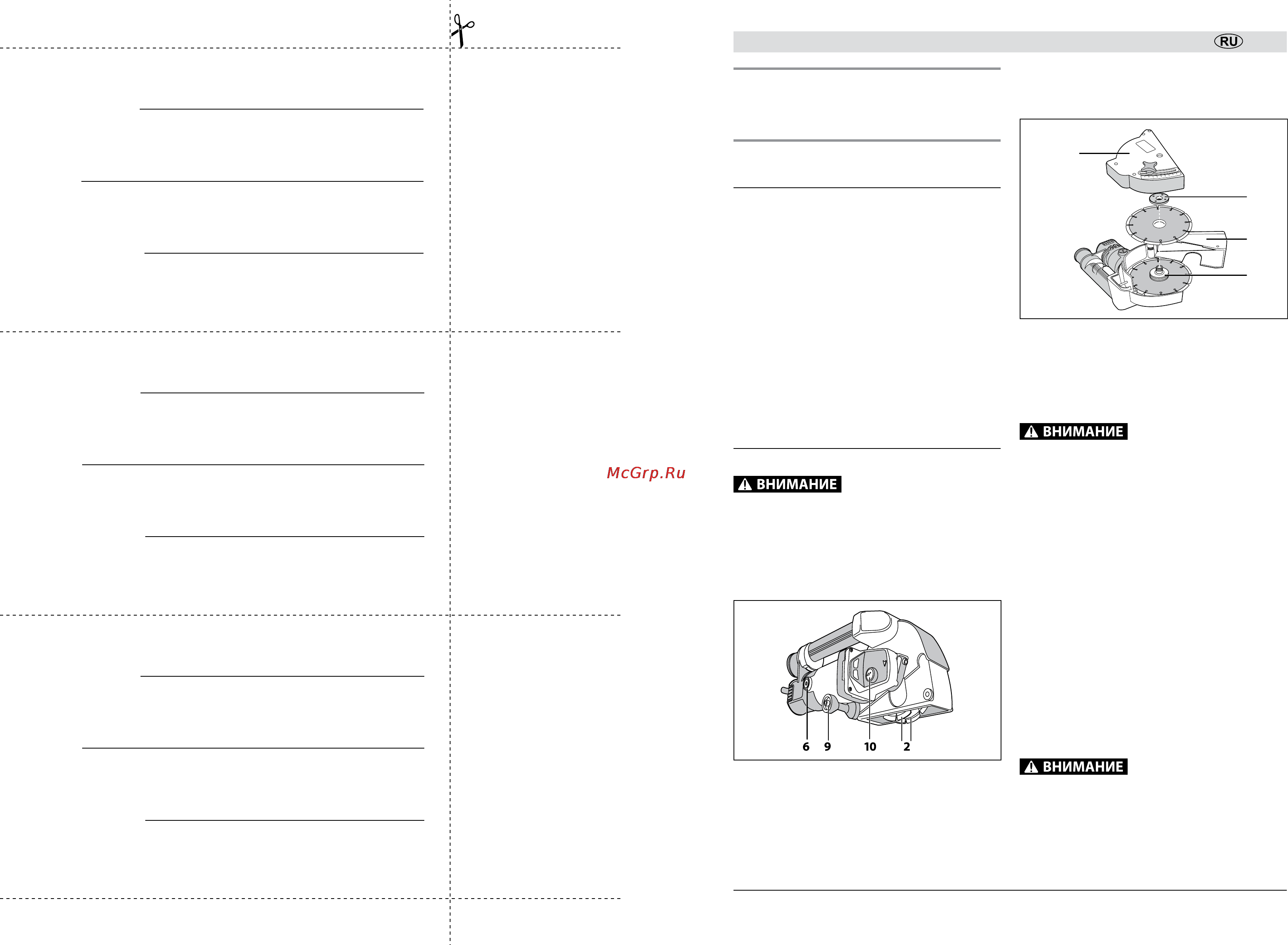

Устройство
1 Дополнительная рукоятка
2 Винт ограничения глубины штробления
3 Подвижный защитный кожух
4 Отрезной диск
5 Винты крепления кожуха
6 Крышка щеткодержателя
7 Тумблер включения (сзади)
8 Пылеотводный патрубок
9 Ролик качения
10 Кнопка блокировки шпинделя
11 Верхний кожух
12 Прижимной фланец
13 Шайба наборная
Подготовка к работе
Перед любыми действиями по сборке/регу-
лировке отключите изделие от сети и до-
ждитесь остановки вращения дисков.
На заводе установлена максимальная ширина
борозды. При необходимости, установите отлич-
ную от максимальной ширину, для чего:
` открутите прилагаемым ключом S5 винты 5
крепления верхнего кожуха 11. Снимите кожух;
` нажав кнопку блокировки шпинделя 10, при-
лагаемым затяжным ключом отверните при-
жимной фланец 12;
` снимите отрезной диск 4 и шайбу с выступом
под посадочное отверстие диска;
` набором соответствующего количества шайб
13 (толщина 4 мм) установите необходимую
ширину борозды;
11
12
3
13
Примечание! При установке отрезного диска
обратно, ширина борозды увеличится на тол-
щину опорной шайбы диска (5 мм). Заранее
устанавливайте уменьшенное на единицу ко-
личество наборных шайб.
Направление вращения диска (указано на
самом диске) должно совпадать с направ-
лением вращения шпинделя (указано на
кожухе диска).
` установите обратно прижимной фланец 12 и,
нажав кнопку блокировки 10, затяжным клю-
чом плотно затяните его;
Примечание! При установке отрезных дисков
для облегчения последующего съема реко-
мендуем с каждой стороны диска устанавли-
вать прокладку ЗУШМ-ШП марки «ЗУБР».
` установите обратно кожух 11, заправив в на-
правляющий паз ограничительный выступ
подвижного кожуха 3;
` затяните винты 5 крепления кожуха.
При необходимости выполнения только одно-
го пропила, снимите верхний отрезной диск
согласно вышеизложенному и установите об-
ратно прижимной фланец 12.
Во избежание травм и повреждения изде-
лия всегда КРЕПКО затягивайте прижим-
ной фланец.
Отрегулируйте необходимую глубину пропи-
ла, установив ограничительный винт 2 на со-
ответствующее деление шкалы.
