18
Pyccкий

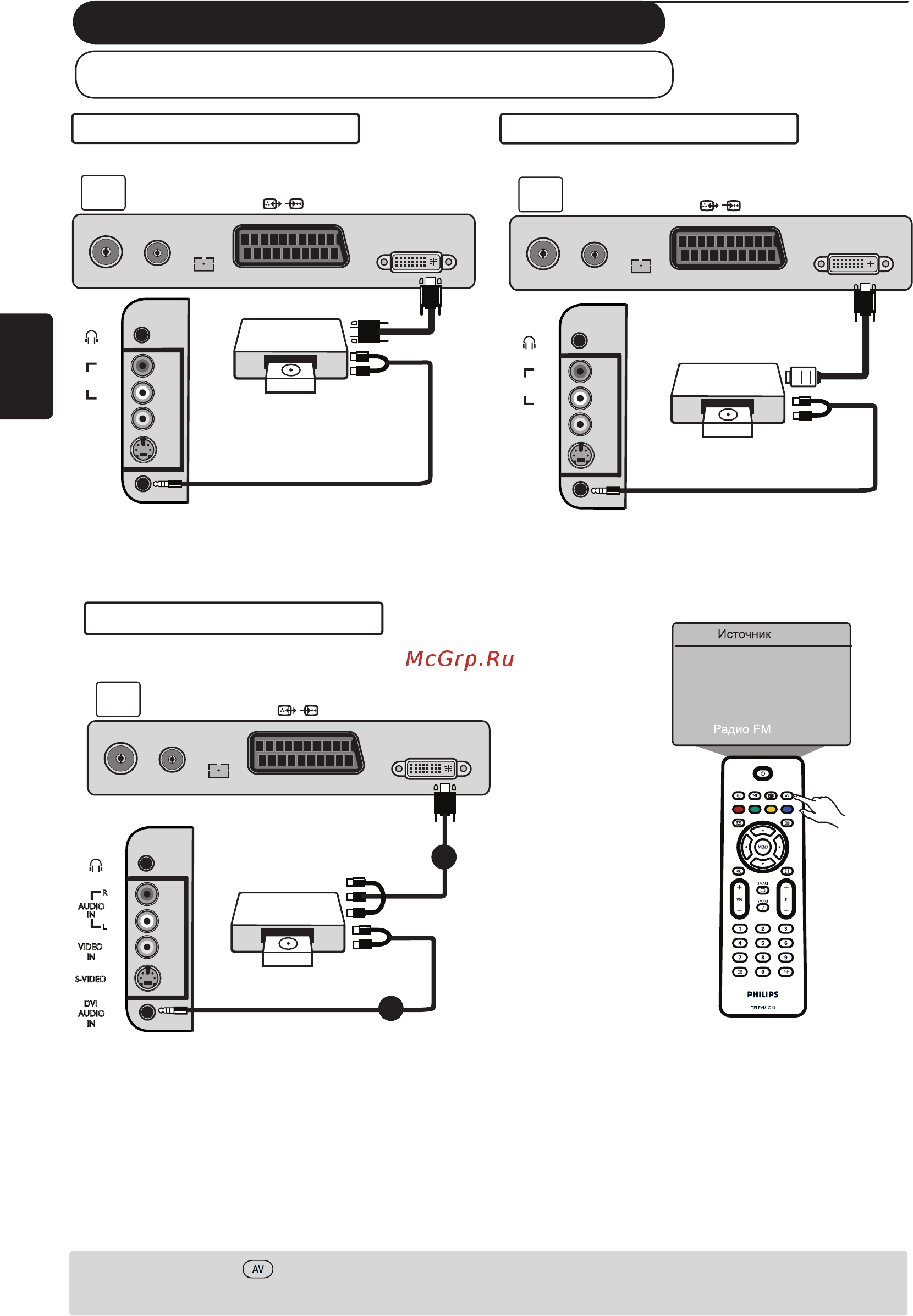

Подключение периферийного оборудования
Подключение оборудования с поддержкой HD
(High Defi nition)
При использовании оборудования HD, передающего сигналы телевидения высокой четкости,
телевизор может принимать эти сигналы, если выполнены описанные ниже подключения.
& Подключите выход DVI/CVI оборудования HD к входу DVI-I телевизора с ЖК-дисплеем. Если
оборудование HD оснащено только разъемом HDMI, то необходим кабель адаптера DVI - HDMI
(см. схемы выше).
é Подключите аудиовыходы (красный и белый) ресивера HD к аудиовходу DVI
телевизора.
“ Нажмите кнопку
для отображения списка “Источник” и с помощью кнопок Î ï выберите
Высок. разр. Используйте кнопку Æ для переключения на выбранный источник.
Подключение CVI - DVI-In
Оборудование
HD
Оборудование HD
Кабель HDMI-
DVI In
Разъемы RGB
Белый и
красный
разъемы
Оборудование HD
Подключение DVI - DVI-In
Подключение HDMI - DVI-In
VIDEO
VIDEO
IN
IN
S-VIDEO
S-VIDEO
DVI
DVI
AUDIO
AUDIO
IN
IN
AUDIO
AUDIO
IN
IN
R
R
L
L
VIDEO
VIDEO
IN
IN
S-VIDEO
S-VIDEO
DVI
DVI
AUDIO
AUDIO
IN
IN
AUDIO
AUDIO
IN
IN
R
R
L
L
DVI-I
(HD/PC)
FM
ANT
TV
:
75Ω
EXT1
DVI-I
(HD/PC)
FM
ANT
TV
:
75Ω
EXT1
DVI-I
(HD/PC)
FM
ANT
TV
:
75Ω
EXT1
1
VIDEO
IN
S-VIDEO
DVI
AUDIO
IN
AUDIO
IN
R
L
2
Æ
TV
EXT1
AV / SVHS
PC
HD
Кнопка AV
