19
Pyccкий

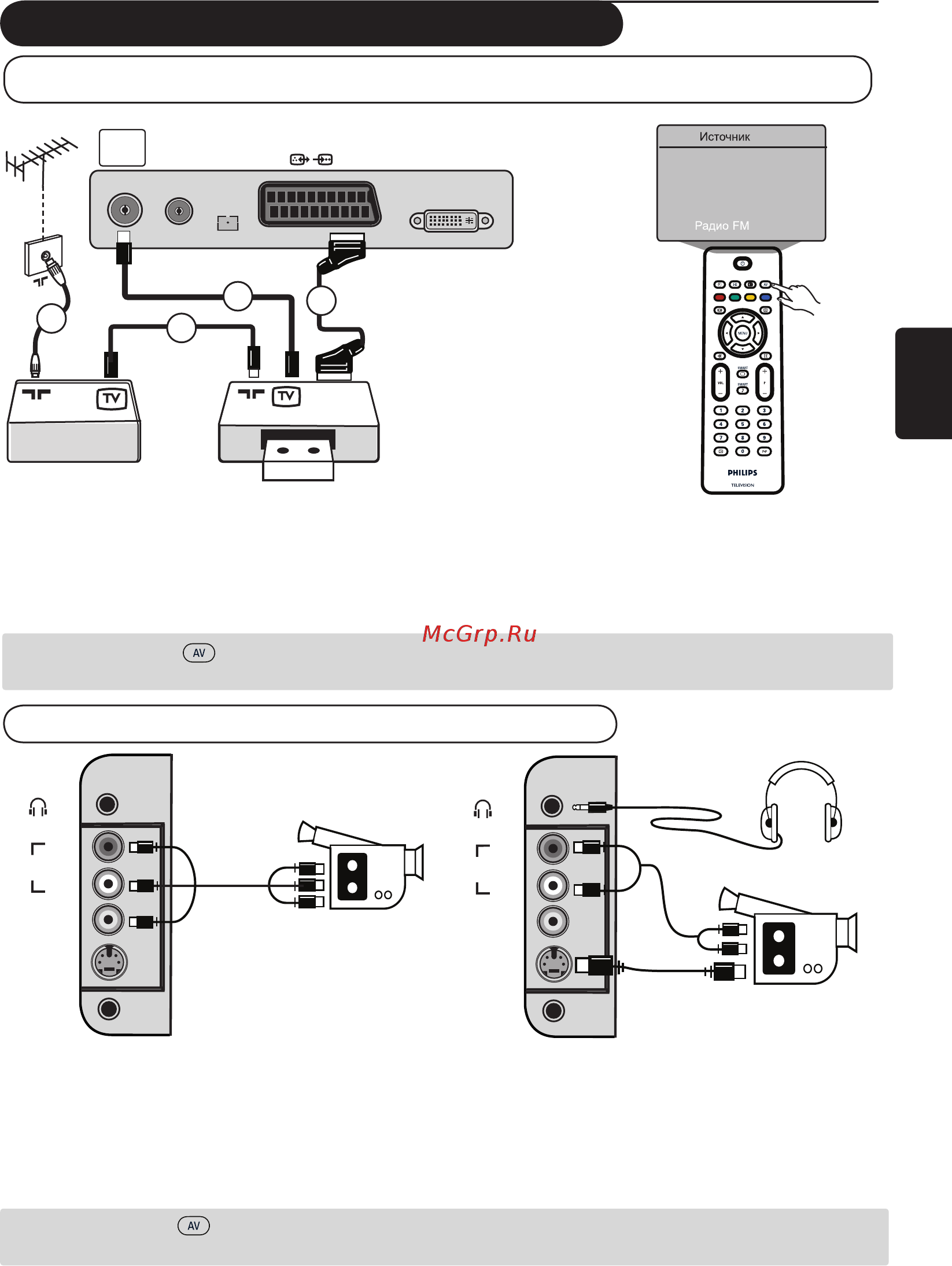

Подключите кабели антенны 1, 2 и 3, как показано на рисунке (только в том случае, если
периферийное оборудование оснащено входом/выходом телевизионной антенны). Для
обеспечения лучшего качества изображения подключите любое из устройств с помощью кабеля
Euro 4 к разъему EXT1.
Найдите тестовый сигнал периферийного оборудования таким же способом, как и для
видеомагнитофона.
Нажмите кнопку
для отображения спискаИсточники
с помощью кнопок I i выберите
EXT1. Используйте кнопку Æ для переключения на выбранный источник.
Подключение другого оборудования (спутниковый ресивер, декодер, игровая
приставка и т.д.)
Подключение камеры, видеокамеры, наушников
&
e
Камера или видеокамера
& Подключите камеру или видеокамеру, как показано на рисунке.
é Монофоническое оборудование подключите к разъему VIDEO IN (желтый) и AUDIO L (белый).
Стереооборудование подключите также к разъему AUDIO R (красный). Если имеется оборудование
с разъемом S-VHS, подключите кабель S-Video к входу S-VIDEO, а не к входу VIDEO IN.
ПРИМЕЧАНИЕ. Подключение с помощью
разъема S-VIDEO имеет преимущество перед
VIDEO IN, если одновременно используются оба разъема.
Нажмите кнопку
для отображения спискаИсточники
с помощью кнопок Î ï выберите
AV/SHVS. Используйте кнопку Æ для переключения на выбранный источник.
Наушники
& Вставьте разъем в гнездо для наушников, как показано на рисунке.
é Для обеспечения оптимальной работы необходимо использовать наушники с сопротивлением от
32 до 600 Ом.
Примечание. Звук телевизора будет отключен. Звук будет выводиться только через наушники.
Подключение периферийного оборудования
РЕКОРДЕР
Кнопка AV
DVI-I
(HD/PC)
FM
ANT
TV
:
75Ω
EXT1
2
3
4
1
Æ
TV
EXT1
AV / SVHS
PC
HD
VIDEO
IN
S-VIDEO
DVI
AUDIO
IN
AUDIO
IN
R
L
VIDEO
IN
S-VIDEO
DVI
AUDIO
IN
AUDIO
IN
R
L
