Зубр ЗГКБ-510СТ [20/28] Керівництво по експлуатації

Керiництво по експлуатацiї

2 0

www.zubr.ru

Керівництво

по експлуатації

Пристрiй

1 Травозбірник (окрім ЗГКБ-510)

2 Рукоятка верхня

3 Важіль включення муфти руху

(окрім ЗГКБ-510)

4 Важіль гальма

5 Тримач рукоятки стартера

6 Рукоятка стартера

7 Важіль управління повітряною заслінкою

8 Ручка-клямка

9 Регулювальник висоти косіння

10 Рукоятка нижня

11 Отвір викиду трави з кришкою

12 Горловина заправки масла

13 Кришка паливного бака

14 Свічка запалення з дротом

15 Повітряний фільтр

16 Колесо

17 Кожух

18 Вставка для мульчування

(лише для ЗГКБ-510СТ)

19 Кришка

20 Отвір

21 Кнопка

22 Паливний кран

23 Корок

Газонокосарка є виробом для косіння трави, що

складається з корпусу, двигуна внутрішнього

згорання, механізму приводу ріжучого інстру-

менту і самого ріжучого інструменту.

Двигун внутрішнього згорання – одноциліндро-

вий, чотиритактний, бензиновий, карбюраторний,

з роздільними системами живлення і змащування.

Колінчастий вал, що наводиться в обертання

зворотно-поступальним рухом поршня, пере-

дає момент, що крутить, на ріжучий інструмент

через ремінну передачу. Така конструкція по-

легшує режим роботи двигуна при підвищених

навантаженнях на ріжучий інструмент, особливо

при контакті з перешкодою.

Система запалення складається з маховика з ін-

дукційним елементом, блоку запалення, що виро-

бляє високовольтний імпульс, і свічки запалення.

Як ріжучий інструмент встановлений дволопаст-

ним металевий ніж. Для захисту оператора всі

рухомі частини приводу, і ті що нагріваються, за-

криті корпусом.

Конструкція виробу дозволяє організувати або

викид зрізаної трави убік, або збір трави в траво

збірник (окрім ЗГКБ-510), або мульчування (по-

дрібнення) і висипання назад на газон (лише

для ЗГКБ-510СТ).

Збірка

При будь-яких операціях з виробом (зборка/

разборка, зняття/встановлення елементів, за-

правка паливом і мастилом, очищення ріжу-

чого інструменту і нижньої частини корпусу)

переконайтеся, що двигун зупинений і важіль

гальма відпущений, і ОБОВ’ЯЗКОВО зніміть

високовольтний дріт зі свічки запалення.

Зберіть рукоятку:

` встановіть рукоятку 10 на виріб і прикріпіть

болтами до кронштейнів корпусу;

` відщепніть ручки 8 і встановіть верхню руко-

ятку 2 в отвори нижньої частини;

` зафіксуйте її ручкою 8.

Витягніть трос стартера і пропустіть його через

тримач 5.

Залежно від необхідного режиму косіння (косін-

ня з викидом, збором або мульчуванням трави),

зберіть виріб в наступному порядку:

а) Косіння з викидом:

` зніміть (якщо встановлені) травозбірник 1 або

вставку для мульчування 18;

Бензин помпасы

3 7

www.zubr.ru

матамен қуыс бұрғыны тазартыңыз, қуыс

бұрғыны орнына салыңыз және қайта алыңыз.

Егер май деңгейі (қуыс бұрғыдағы шама

минималды және максималды аралықта бол-

са) жеткілікті болса, майды құю қажет емес;

` Сатып алған соң, алғашқы қосылу кезінде:

Егер минимум көрсеткішінен қуыстағы деңгейі

аз болса, онда майды құймаңыз, Әрдайым

көрсетілетін күтімге сәйкесқозғалтқыштағы

майды өзгертіңіз;

` Келесіде іске қосқанда: Егер май деңгейі

жеткіліксіз болса, онда құйылған маркаға

сәйкес құйыңыз.

Ескерту! Қозғалтқышты істен шығармас

үшін майлардың әр түрлі маркаларын

араластырмаңыз.

` майды дайындаңыз (төрт тактты моторларға,

SH классынан төмен емес API классифика-

циясы бойынша). Ұсынылатын түр – SAE

10W-30. Ұсынылатын май ЗУБР ЗМД-4Т

қолданыңыз;

` 12 картер қылтақұбырының тығынын

босатыңыз;

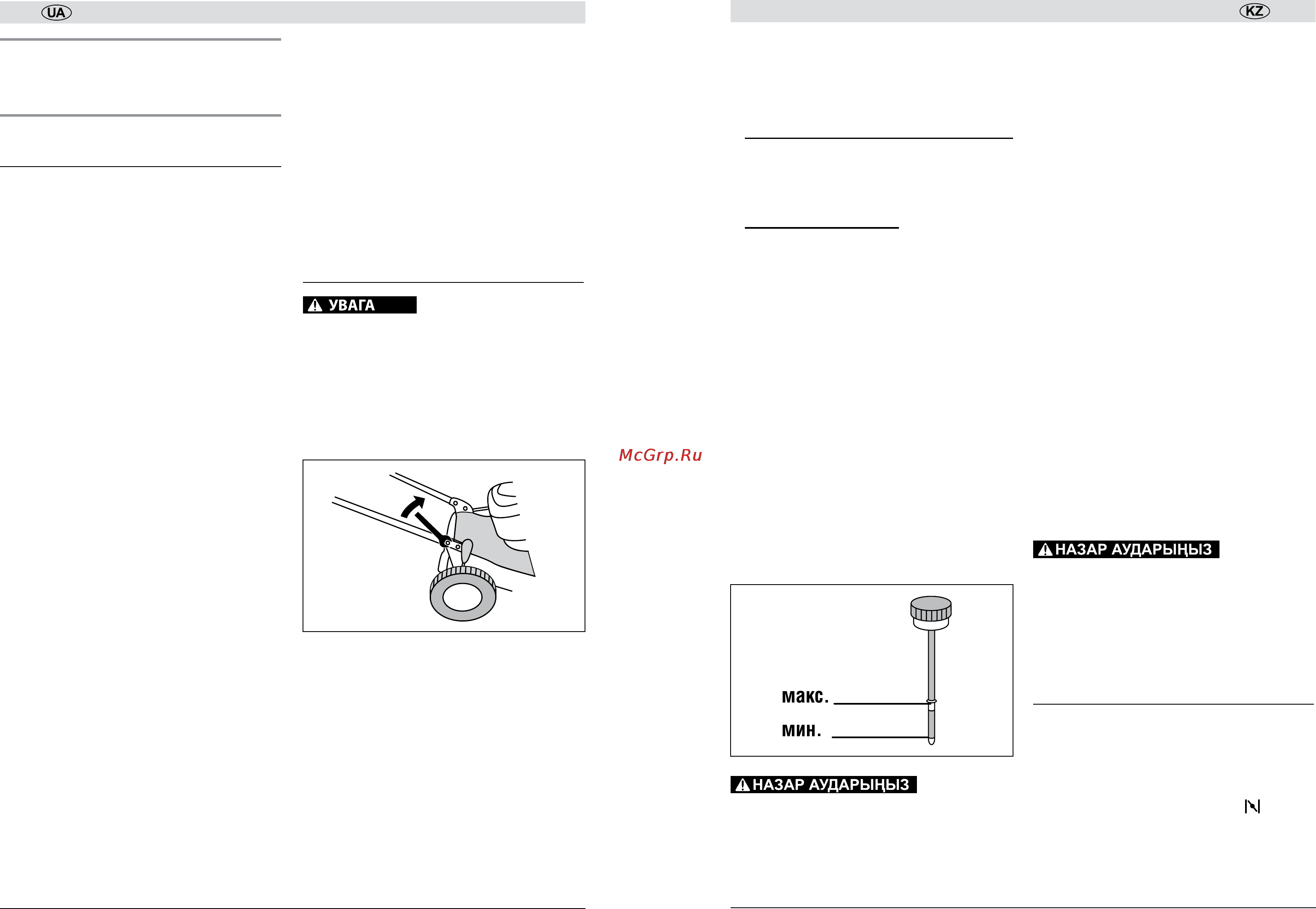

` 0,6 л шамасында май құйыңыз. Қақпақ жаға-

сын кері қойыңыз және алыңыз, майдың жет-

кіліктігін тексеріңіз.

Оның жеткіліктігі қуыс бұрғының өлшем шама-

лары минималды және максималды арасында

болуы керек. Қажет болса, құйыңыз.

Құралды майсыз немесе өлшем шамасы

максималды болудан артық болса, ұзақ уақыт

бензин немесе сәйкес келмейтін бензин және

май сақталуы құралдың бұзылуына әкеледі.

Осы зақымдану кепілдемелік шарттармен

қарастырылмайды.

Жұмысқа дайындық жасаңыз:

` қажетті киімді киіңіз – ұзын шалбар мен жабық

аяқ-киім. Жалаң аяқ немесе ашық аяқ-киіммен

жұмыс істеуге тиым салынады;

` жұмыс барысында сақтау шараларын– бет-

пердені, қалқаншаны, көзілдірікті, құлаққапты

қолданыңыз;

` 15 метр қашықтықта шөп шапқанда балалар

мен жануарларды алшақтатыңыз;

` қиюшы құралға шөп шапқан кезде кедергі

жасайтын заттарды алып қойыңыз, себе-

бі ол құралды зақымдайды және құралдың

айналмалы бөлшектерімен қамтылуы мүмкін;

Ескерту! Есте сақтаңыз, тегіс емес жерлерді

орғанда (төмпешікті, терең шұңқырларды,

шұңқырларды) қозғалмайтын заттар қиюшы

құралға кедергі жасайды, соның ішінде жер

(төмендегенде, көгалшалғының бір жағын

ұстағанда) қарастырылады. Осы жағдайда

пышақ зақымдануы мүмкін. Зақымданудың ал-

дын алу үшін бұндай жерлерді тегістеңіз немесе

айналып өтіңіз.

` 9 рычагпен қажетті ору биіктігін (қалдық шөп

биіктігі) орнатыңыз: рычагты алға жылжыту

( іс-әрекет жүрісі бойынша) биіктікті кемітеді,

артқа жүрісті беру ұлғайтады. Рычагты бір

тұрақтанған биіктік күйіне ауыстыру үшін

оны корпустан тартыңыз және қажетті күйге

орнатыңыз, босатыңыз;

Ору кезінде биіктікті жұмысшы қозғалтқыш

істе болғанда реттеуге ТЫЙЫМ САЛЫНАДЫ.

` жоғарғы вольтті жетекті жану білтесіне (егер

орнатылмаса) орнатыңыз. Білтедегі штекер

берікті орнатылғанына көз жеткізіңіз.

Жұмыс реті

Суық қозғалтқышты іске қосу үшін:

` 3 метр қашықтықтан кем емес құю орнынан

алшақ қойыңыз;

` жабу басқармасының 7 рычагын

іске қосу

күйіне ауыстырыңыз;

` 22 жанармай шүлмегін ашыңыз;

` 4 тоқтау рычагын сол қолыңызбен 2 тұтқа

арқылы ұстап басыңыз;
