Керiництво по експлуатацiї

2 2

www.zubr.ru

API). Тип видповидний – SAE 10W-30. Масло,

що рекомендується – «ЗУБР» ЗМД-4Т;

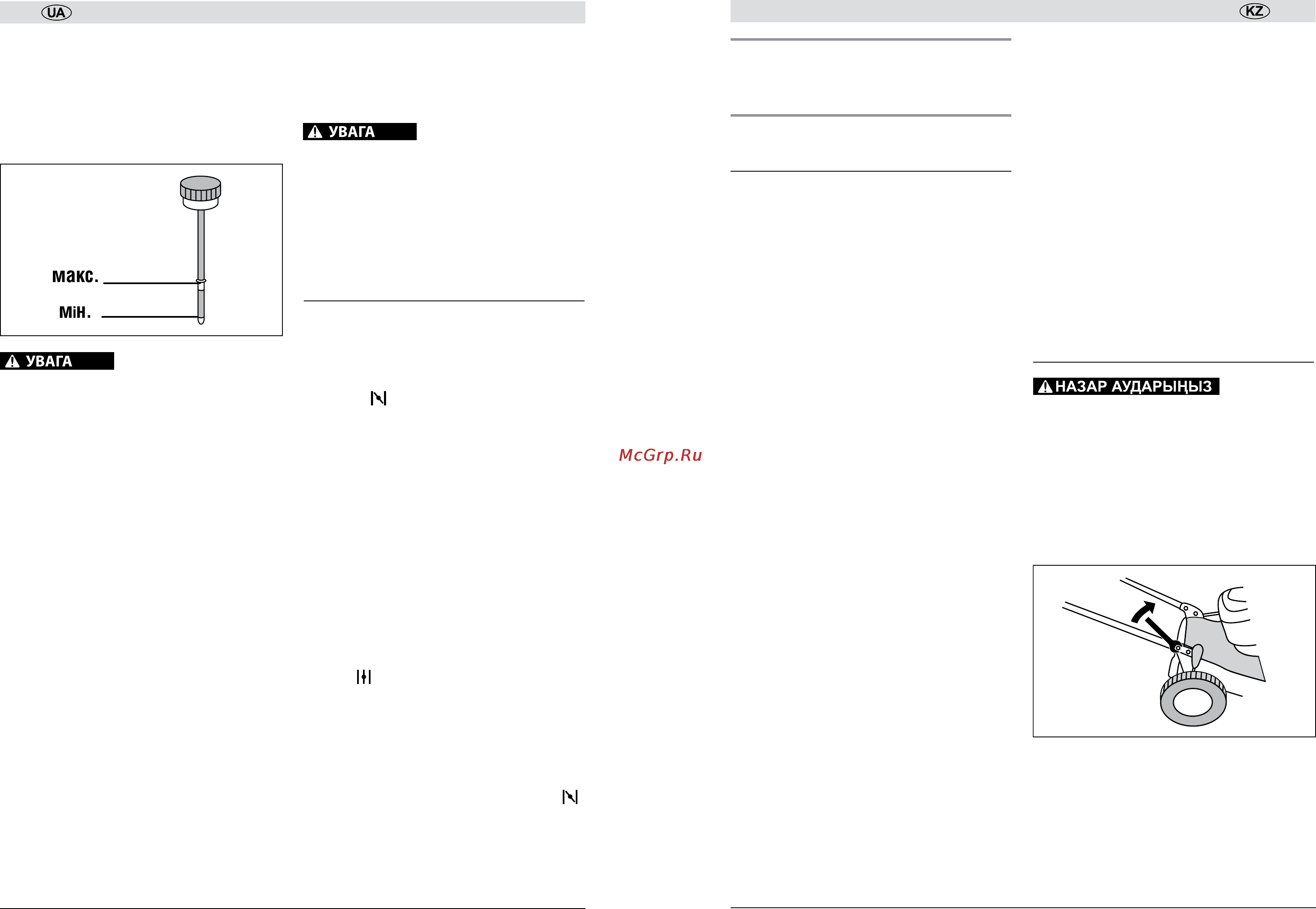

` залийте близько 0,6 л мастила. Встановіть

кришку горловини назад і вийміть, аби переко-

натися в достатньому рівні мастила. Нормаль-

ним є рівень між мінімальною і максимальною

мітками щупа. При необхідності, долийте.

Експлуатація виробу без мастила або з рівнем

мастила вище за відмітку максимуму, із засто-

суванням бензину, що довго зберігався, або

бензину і мастила не відповідних типів може

привести до виходу виробу з ладу. Дана не-

справність умовами гарантії не підтримується.

Приготуйтеся до роботи:

` одягніть відповідний одяг – довгі брюки і за-

крите взуття. Не працюйте босоніж або у від-

критому взутті;

` при роботі використовуйте засоби індивіду-

ального захисту – лицьову маску, щиток, оку-

ляри, навушники;

` видаліть дітей і тварин із зони косіння на від-

стань не менше 15 метрів;

` видаліть із зони косіння всі предмети, які мо-

жуть пошкодити ріжучий інструмент виробу

або бути захоплені і викинуті з-під рухомих

частин інструменту;

Примітка! Візьміть до уваги, що нерівності об-

кошуваної поверхні (пагорби, поглиблення, ями)

також можуть стати причиною контакту ножа, що

обертається, з нерухомими предметами, у тому

числі ґрунтом (при нахилі, опусканні однієї сто-

рони косарки). В цьому випадку можливе пошко-

дження ножа. Для запобігання пошкодженням

заздалегідь вирівняйте такі місця або обходьте

їх при косінні.

` встановьте важелем 9 необхідну висоту косін-

ня (залишкову висоту трави): рух важеля впе-

ред (по ходу руху) зменшує висоту, рух назад

збільшує. Для переміщення важеля в одне з

фіксованих положень висоти відтягніть його

убік від корпусу і, перемістивши в потрібне по-

ложення, відпустіть;

ЗАБОРОНЯЄТЬСЯ виконувати регулювання

висоти косіння при працюючому двигуні.

` встановьте (якщо не встановлений) високо-

вольтний дріт на свічку запалення. Переко-

наєтеся в надійній посадці штекера дроту на

свічці.

Порядок роботи

Для запуску холодного двигуна:

` перемістіться від місця заправки на відстань

не менше 3 м;

` переведіть важіль 7 управлінь заслінкою в по-

ложення

;

` притисніть лівою рукою важіль гальма 4 до

рукоятки 2;

Примітка! При не натиснутому важелі гальма

двигун не запускається.

` потягніть ручку 6 стартера до вибору зазору,

а потім різко смикніть його. Не відпускайте

рукоятку при витягнутому тросі – плавно по-

верніть її назад і переконайтеся, що вона не

вискочила з тримача. Інакше закріпіть рукоят-

ку стартера в тримачі.

Якщо двигун не запустився – повторіть дії 3–4

рази. Якщо двигун все ж не запускається, пере-

ведіть важіль 7 в проміжне положення і повто-

ріть спробу.

Після запуску двигуна переведіть важіль 7 в по-

ложення

і дайте двигуну прогрітися протягом

2–3 хвилин.

Примітка! Не починайте роботу при непрогріто-

му двигуні – це негативно позначається на його

технічних характеристиках і скорочує термін

служби.

Для запуску гарячого двигуна повторите вищезга-

дані дії, не переводячи важіль 7 в положення

Якщо двигун не запускається, цьому можуть

бути наступні причини:

` не натиснутий важіль гальма 4;

` бензин або повітря не поступають в камеру

Бензин помпасы

3 5

www.zubr.ru

Пайдалану

жөніндегі нұсқаулық

Жабдық

1 Шөп жинаушы (ЗГКБ-510 басқасы)

2 Жоғарғы тұтқа

3 Қозғалу жинақтауышының қосу рычагі

4 Тоқтау рычагі

5 Стартер тұтқасын ұстауышы

6 Стартер тұтқасы

7 Ауа жапқышын басқаратын рычаг

8 Ілмек тұтқасы

9 Ору биіктігінің реттеуіші

10 Төменгі тұтқа

11 Қақпағы бар шөп тастау тетігі

12 Май құятын қылта

13 Жанармай багінің қақпағы

14 Жетегі бар қосу білтесі

15 Ауа сүзгіші

16 Дөңгелек

17 Бағыттауыш қаптама

18 Жабындау үстеме

(тек қана ЗГКБ-510СТ арналады)

19 Қақпақ

20 Cаңылау

21 Батырма

22 Жанармай шүлмегі

23 Tығын

Көгалшалғы шөпті оруға арналады, ол корпус-

тан, ішкі жану қозғалтқыштан, қиюшы құрал же-

тегінен және осы қиюшы құралдан тұрады.

Ішкі жану қозғалтқышы – бір цилиндрлі, төрт

тактты, бензинді, карбюраторлы, жеке тоқ алу

жүйесі мен майлау бөлек болады.

Бынды дуал, қайта-келу айналмалы поршень

әрекетімен белбеу байланысы арқылы (ЗГКБ-510

– тікелей беріліс) айналмалы сәтті қиюшы құралға

береді. Осындай құрылмасы қозғалтқыштың

жұмысы барысында қиюшы құралға түскен

жүктемені жеңілдетеді, әсіресе бөгет кездескен-

де, жұмысты оңайлатады.

Жану жүйесі индукциялы элементтері бар сер-

мерден, жоғарғы вольтті серпінді жану блогынан

және жану білтесінен тұрады.

Қиюшы құрал ретінде екі қабатты металл

пышағы орнатылған. Операторды сақтау үшін

қозғалатын және қызатын бөлшектері корпуспен

жабылған.

Құралдың құрылмасы орылған шөпті бір жаққа

жинау, не болмаса, шөп жинауышұа шөпті жинау

(ЗГКБ-510 басқасы), не, жабындау және көгалға

қайта шашу (тек қана ЗГКБ-510СТ арналады)

мүмкіндігін қарастырады.

ЗГКБ-460СТ және ЗГКБ-510СТ көгалшалғыларда

өздігінен қозғалыс функциясы көгал бойынша

көгалшалғының қозғалуын жеңілдетеді.

Жинау

Құралмен алуан түрлі жұмыс істегенде (құру/

ашу, элементтерді шешу/орнату, жанар-

май мен майды құю, қиюшы құралды және

корпустың төменгі бөлшектерін тазарту)

қозғалтқыш тоқтатылғанына және тоқтау

рычагі босатылғандығына МІНДЕТТІ ТҮРДЕ

көз жеткізіңіз, жоғарғы вольтті жетегі бар жану

білтесін алып қойыңыз.

Тұтқаны жинаңыз:

` құралға тұтқаны 10 орнатыңыз және корпус

тіреуішін болттармен қатайтыңыз;

` 8 тұтқаларды шертіңіз және 2 жоғарғы тұтқаны

төменгі тетікке орнатыңыз;

` оны қатайтыңыз, 8 тұтқаны шертіңіз.

Стартердің тросын тартыңыз және 5 ұстауыш

арқылы өткізіңіз.
