1. ПРЕДИСЛОВИЕ
Благодарим Вас за оказанное ▲LTO доверие. Приобретя активный кроссовер Х23SW, Вы стали
владельцем исключительно гибкого и музыкального прибора.
Активный кроссовер ▲LTO Х23SW – рэковый прибор высотой в один U, двухканальный
электронный кроссовер, предназначенный для разделения спектра звукового сигнала 2-
полосных (стерео) и 3-полосных (моно) акустических систем – идеальное решение для
большинства РА-систем, больших и маленьких, для концертных площадок, мониторов студий
звукозаписи и ди-джейских установок. Помимо своей универсальности, облегчающей
конфигурирование прибора с различными акустическими системами, активный кроссовер Х23SW
снабжен такими возможностями, как светодиодные индикаторы перегрузки, НЧ-фильтры.
Активный кроссовер Х23SW- практичный и удобный в использовании прибор, дающий Вам
полный и точный контроль и обеспечивающий превосходное звучание Вашей акустической
системы.
2. СПИСОК ФУНКЦИОНАЛЬНЫХ ОСОБЕННОСТЕЙ:
• Рэковый прибор высотой в 1 U
• Прочный и компактный дизайн
• Переключатель фазы для полосы ВЧ
• Обрезной фильтр НЧ 30 Гц для каналов НЧ и субвуфера
• Серво-балансные входы/выходы на разъемах XLR, небалансные входы/выходы ¼”
• Опция выхода на субвуфер
• Фильтры 12 дБ/октава (2-го порядка)
• Динамический диапазон более 115 дБ
• Экранированный блок питания с селектором напряжения
• Изготовлен в соответствии со стандартом качества ISO9001
3. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
3.1 Лицевая панель:

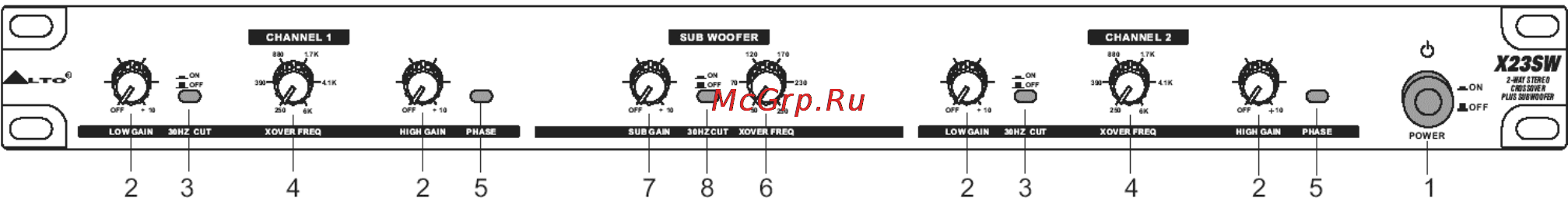

а. Перечень элементов управления передней панели
1. Сетевой выключатель POWER
Включает/выключает кроссовер.
Внимание: Всегда включайте сперва кроссовер, а затем усилитель, и выключайте сначала усилитель, а
затем кроссовер, иначе кратковременные электрические импульсы могут причинить вред
громкоговорителям.
2. Регуляторы выходного уровня НЧ/ВЧ
Эти регуляторы служат для настройки выходного уровня верхней и нижней частотных полос.
3. Переключатели обрезного НЧ-фильтра 30 Гц
Обрезные НЧ-фильтры с крутизной 12 Дб/октава в каждой НЧ-полосе стереоканала служат для борьбы с
инфранизкими составляющими сигнала, подавления фонового шума и для предотвращения резонанса
низкочастотных громкоговорителей.
4. Регуляторы частоты разделения
Эти регуляторы служат для выбора частот разделения НЧ/ВЧ. Доступны частоты разделения между 250 Гц
и 6 кГц.
5. Переключатели фазы
Служат для переворачивания фазы сигнала в верхней частотной полосе. Предназначены для устранения
слышимых фазовых проблем после настройки выходных уровней.
Внимание: Перед нажатием переключателей фазы всегда уменьшите выходной уровень усилителя во
избежания повреждения громкоговорителей.
6. Регулятор частоты разделения сабвуфера
Служит для выбора частот разделения сабвуфер/НЧ. Доступны частоты разделения между 50 Гц и 250 Гц.
