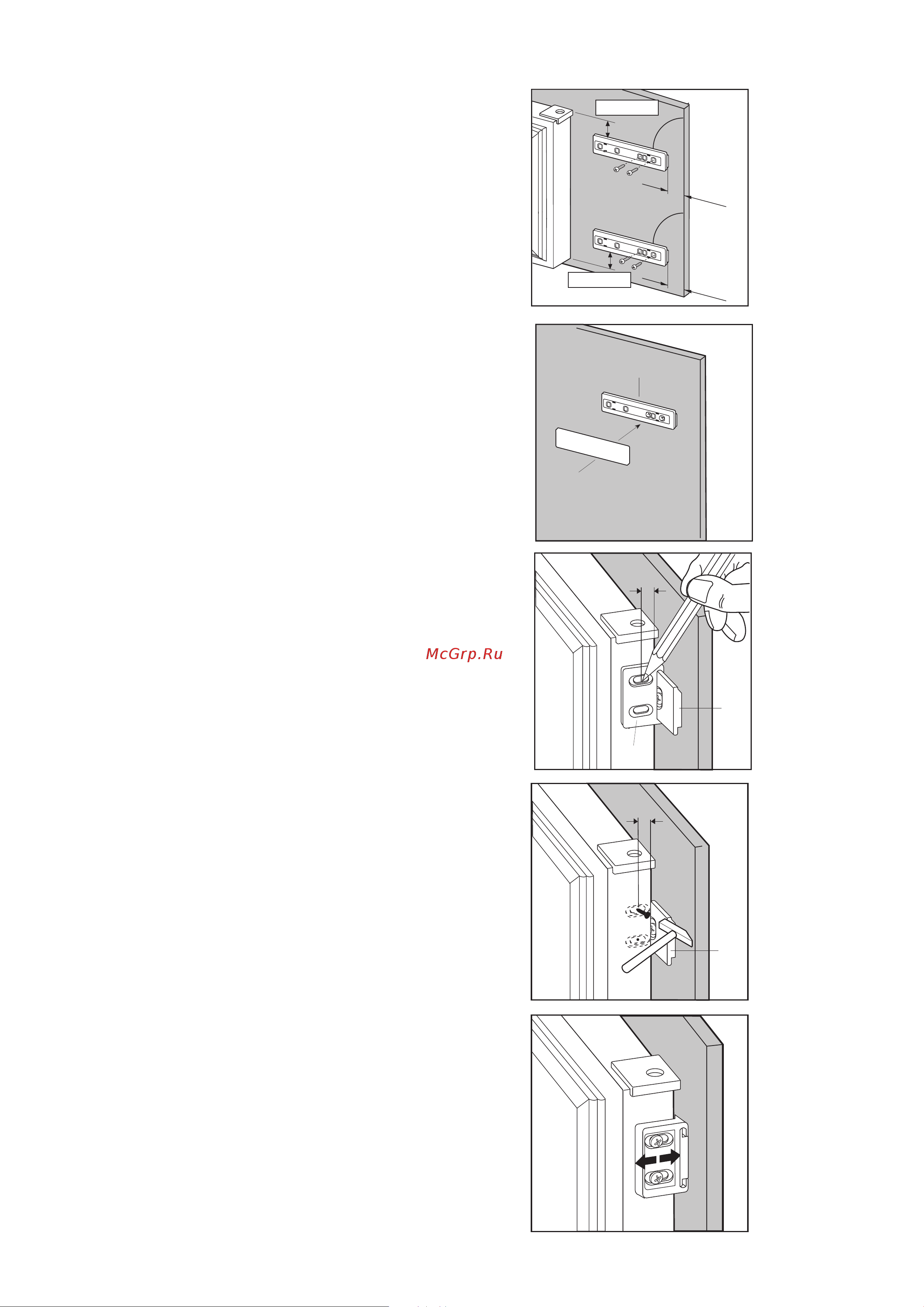

Приложите направляющую (Ha) к внутренней

стороне дверцы кухонного шкафа сверху и

снизу, как показано на рисунке, и отметьте

положение наружных отверстий. Просверлив

отверстия, прикрепите направляющую с

помощью прилагаемых винтов.

21 m

ca. 50 mm

90°

ca. 50 mm

Установите крышку (Hc) на направляющую (Ha)

так, чтобы она, защелкнувшись, стала на место

PR33

PR167

8mm

Откройте дверцу прибора и дверцу кухонного

шкафа под углом 90°. Вставьте маленькую

планку (Hb) в направляющую (Ha).

Совместите вплотную друг с другом дверцу

прибора и дверцу кухонного шкафа и отметьте

места под отверстия, как показано на рисунке. .

PR168

Снова установите маленькую планку на

направляющую и прикрепите ее прилагаемыми

винтами.

Если потребуется отрегулировать дверцу

кухонного шкафа, выполните ее с помощью

люфта пазов.

По окончании операции необходимо проверить,

чтобы дверца кухонного шкафа хорошо

закрывалась.

8mm

Снимите кронштейны и отметьте расстояние 8

мм от внешнего края дверцы для гвоздя (K).
