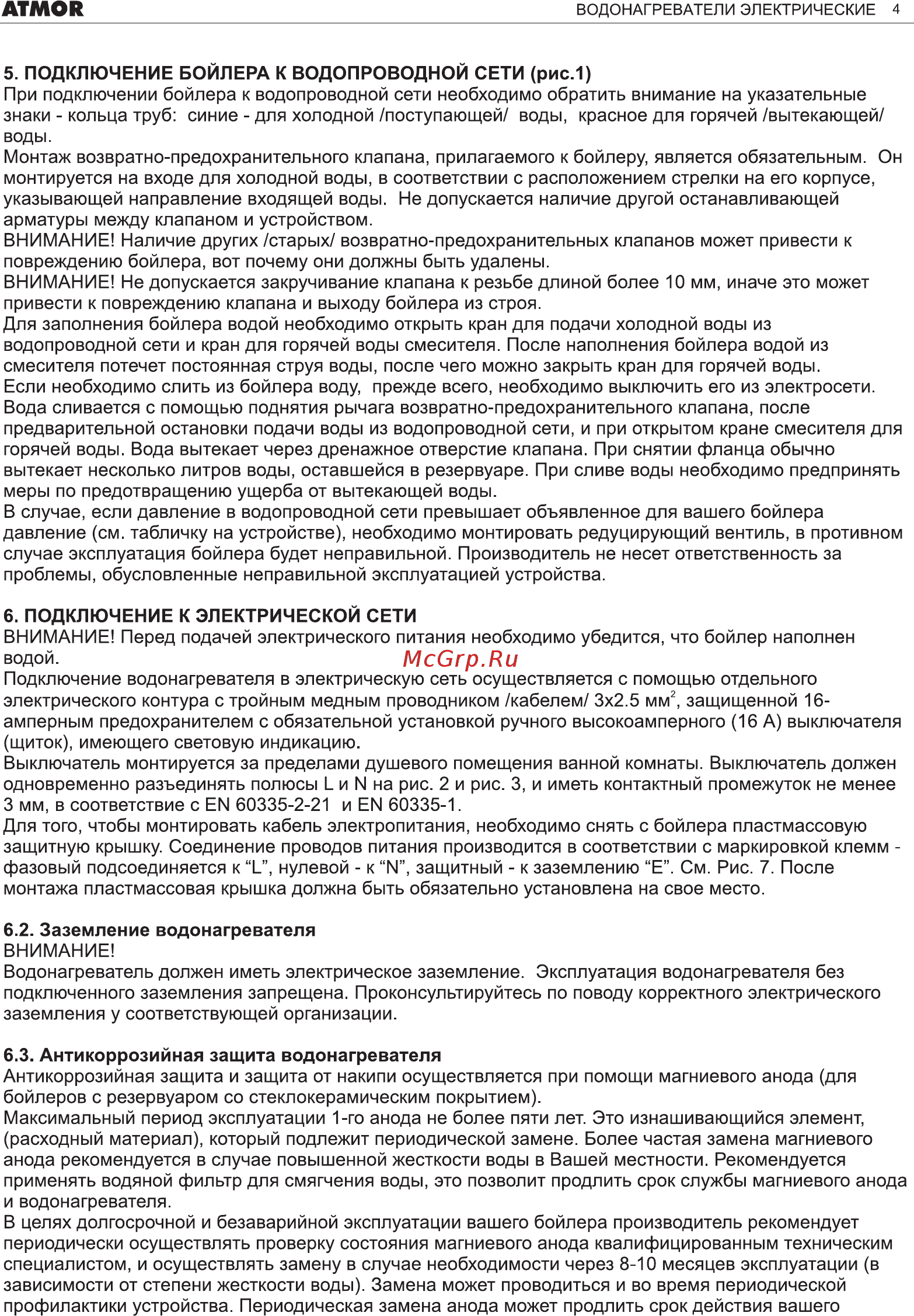

АТМО R ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ 4 5 ПОДКЛЮЧЕНИЕ БОЙЛЕРА К ВОДОПРОВОДНОЙ СЕТИ рис 1 При подключении бойлера к водопроводной сети необходимо обратить внимание на указательные знаки кольца труб синие для холодной поступающей воды красное для горячей вытекающей воды Монтаж возвратно предохранительного клапана прилагаемого к бойлеру является обязательным Он монтируется на входе для холодной воды в соответствии с расположением стрелки на его корпусе указывающей направление входящей воды Не допускается наличие другой останавливающей арматуры между клапаном и устройством ВНИМАНИЕ Наличие других старых возвратно предохранительных клапанов может привести к повреждению бойлера вот почему они должны быть удалены ВНИМАНИЕ Не допускается закручивание клапана к резьбе длиной более 10 мм иначе это может привести к повреждению клапана и выходу бойлера из строя Для заполнения бойлера водой необходимо открыть кран для подачи холодной воды из водопроводной сети и кран для горячей воды смесителя После наполнения бойлера водой из смесителя потечет постоянная струя воды после чего можно закрыть кран для горячей воды Если необходимо слить из бойлера воду прежде всего необходимо выключить его из электросети Вода сливается с помощью поднятия рычага возвратно предохранительного клапана после предварительной остановки подачи воды из водопроводной сети и при открытом кране смесителя для горячей воды Вода вытекает через дренажное отверстие клапана При снятии фланца обычно вытекает несколько литров воды оставшейся в резервуаре При сливе воды необходимо предпринять меры по предотвращению ущерба от вытекающей воды В случае если давление в водопроводной сети превышает объявленное для вашего бойлера давление см табличку на устройстве необходимо монтировать редуцирующий вентиль в противном случае эксплуатация бойлера будет неправильной Производитель не несет ответственность за проблемы обусловленные неправильной эксплуатацией устройства 6 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ВНИМАНИЕ Перед подачей электрического питания необходимо убедится что бойлер наполнен водой Подключение водонагревателя в электрическую сеть осуществляется с помощью отдельного электрического контура с тройным медным проводником кабелем 3x2 5 мм2 защищенной 16амперным предохранителем с обязательной установкой ручного высокоамперного 16 А выключателя щиток имеющего световую индикацию Выключатель монтируется за пределами душевого помещения ванной комнаты Выключатель должен одновременно разъединять полюсы _ и М на рис 2 и рис 3 и иметь контактный промежуток не менее 3 мм в соответствие с ЕЫ 60335 2 21 и ЕЫ 60335 1 Для того чтобы монтировать кабель электропитания необходимо снять с бойлера пластмассовую защитную крышку Соединение проводов питания производится в соответствии с маркировкой клемм фазовый подсоединяется к 1_ нулевой к М защитный к заземлению Е См Рис 7 После монтажа пластмассовая крышка должна быть обязательно установлена на свое место 6 2 Заземление водонагревателя ВНИМАНИЕ Водонагреватель должен иметь электрическое заземление Эксплуатация водонагревателя без подключенного заземления запрещена Проконсультируйтесь по поводу корректного электрического заземления у соответствующей организации 6 3 Антикоррозийная защита водонагревателя Антикоррозийная защита и защита от накипи осуществляется при помощи магниевого анода для бойлеров с резервуаром со стеклокерамическим покрытием Максимальный период эксплуатации 1 го анода не более пяти лет Это изнашивающийся элемент расходный материал который подлежит периодической замене Более частая замена магниевого анода рекомендуется в случае повышенной жесткости воды в Вашей местности Рекомендуется применять водяной фильтр для смягчения воды это позволит продлить срок службы магниевого анода и водонагревателя В целях долгосрочной и безаварийной эксплуатации вашего бойлера производитель рекомендует периодически осуществлять проверку состояния магниевого анода квалифицированным техническим специалистом и осуществлять замену в случае необходимости через 8 10 месяцев эксплуатации в зависимости от степени жесткости воды Замена может проводиться и во время периодической профилактики устройства Периодическая замена анода может продлить срок действия вашего
