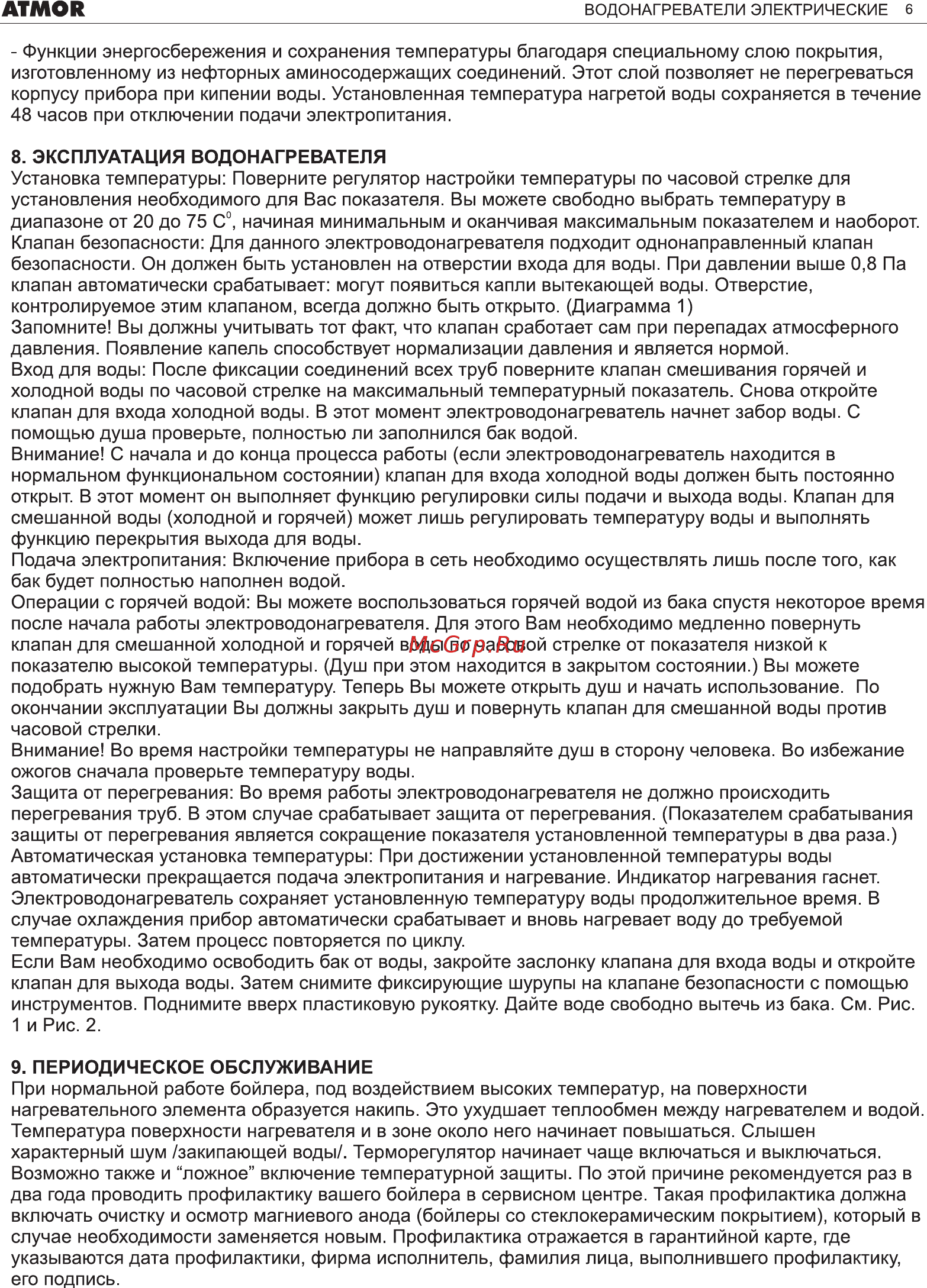

АТМО R ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ 6 Функции энергосбережения и сохранения температуры благодаря специальному слою покрытия изготовленному из нефторных аминосодержащих соединений Этот слой позволяет не перегреваться корпусу прибора при кипении воды Установленная температура нагретой воды сохраняется в течение 48 часов при отключении подачи электропитания 8 ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЯ Установка температуры Поверните регулятор настройки температуры по часовой стрелке для установления необходимого для Вас показателя Вы можете свободно выбрать температуру в диапазоне от 20 до 75 С начиная минимальным и оканчивая максимальным показателем и наоборот Клапан безопасности Для данного электроводонагревателя подходит однонаправленный клапан безопасности Он должен быть установлен на отверстии входа для воды При давлении выше 0 8 Па клапан автоматически срабатывает могут появиться капли вытекающей воды Отверстие контролируемое этим клапаном всегда должно быть открыто Диаграмма 1 Запомните Вы должны учитывать тот факт что клапан сработает сам при перепадах атмосферного давления Появление капель способствует нормализации давления и является нормой Вход для воды После фиксации соединений всех труб поверните клапан смешивания горячей и холодной воды по часовой стрелке на максимальный температурный показатель Снова откройте клапан для входа холодной воды В этот момент электроводонагреватель начнет забор воды С помощью душа проверьте полностью ли заполнился бак водой Внимание С начала и до конца процесса работы если электроводонагреватель находится в нормальном функциональном состоянии клапан для входа холодной воды должен быть постоянно открыт В этот момент он выполняет функцию регулировки силы подачи и выхода воды Клапан для смешанной воды холодной и горячей может лишь регулировать температуру воды и выполнять функцию перекрытия выхода для воды Подача электропитания Включение прибора в сеть необходимо осуществлять лишь после того как бак будет полностью наполнен водой Операции с горячей водой Вы можете воспользоваться горячей водой из бака спустя некоторое время после начала работы электроводонагревателя Для этого Вам необходимо медленно повернуть клапан для смешанной холодной и горячей воды по часовой стрелке от показателя низкой к показателю высокой температуры Душ при этом находится в закрытом состоянии Вы можете подобрать нужную Вам температуру Теперь Вы можете открыть душ и начать использование По окончании эксплуатации Вы должны закрыть душ и повернуть клапан для смешанной воды против часовой стрелки Внимание Во время настройки температуры не направляйте душ в сторону человека Во избежание ожогов сначала проверьте температуру воды Защита от перегревания Во время работы электроводонагревателя не должно происходить перегревания труб В этом случае срабатывает защита от перегревания Показателем срабатывания защиты от перегревания является сокращение показателя установленной температуры в два раза Автоматическая установка температуры При достижении установленной температуры воды автоматически прекращается подача электропитания и нагревание Индикатор нагревания гаснет Электроводонагреватель сохраняет установленную температуру воды продолжительное время В случае охлаждения прибор автоматически срабатывает и вновь нагревает воду до требуемой температуры Затем процесс повторяется по циклу Если Вам необходимо освободить бак от воды закройте заслонку клапана для входа воды и откройте клапан для выхода воды Затем снимите фиксирующие шурупы на клапане безопасности с помощью инструментов Поднимите вверх пластиковую рукоятку Дайте воде свободно вытечь из бака См Рис 1 и Рис 2 9 ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ При нормальной работе бойлера под воздействием высоких температур на поверхности нагревательного элемента образуется накипь Это ухудшает теплообмен между нагревателем и водой Температура поверхности нагревателя и в зоне около него начинает повышаться Слышен характерный шум закипающей воды Терморегулятор начинает чаще включаться и выключаться Возможно также и ложное включение температурной защиты По этой причине рекомендуется раз в два года проводить профилактику вашего бойлера в сервисном центре Такая профилактика должна включать очистку и осмотр магниевого анода бойлеры со стеклокерамическим покрытием который в случае необходимости заменяется новым Профилактика отражается в гарантийной карте где указываются дата профилактики фирма исполнитель фамилия лица выполнившего профилактику его подпись
