ОСТОРОЖНО!
Варочную панель следует
встраивать только в
столешницу с ровной
поверхностью.

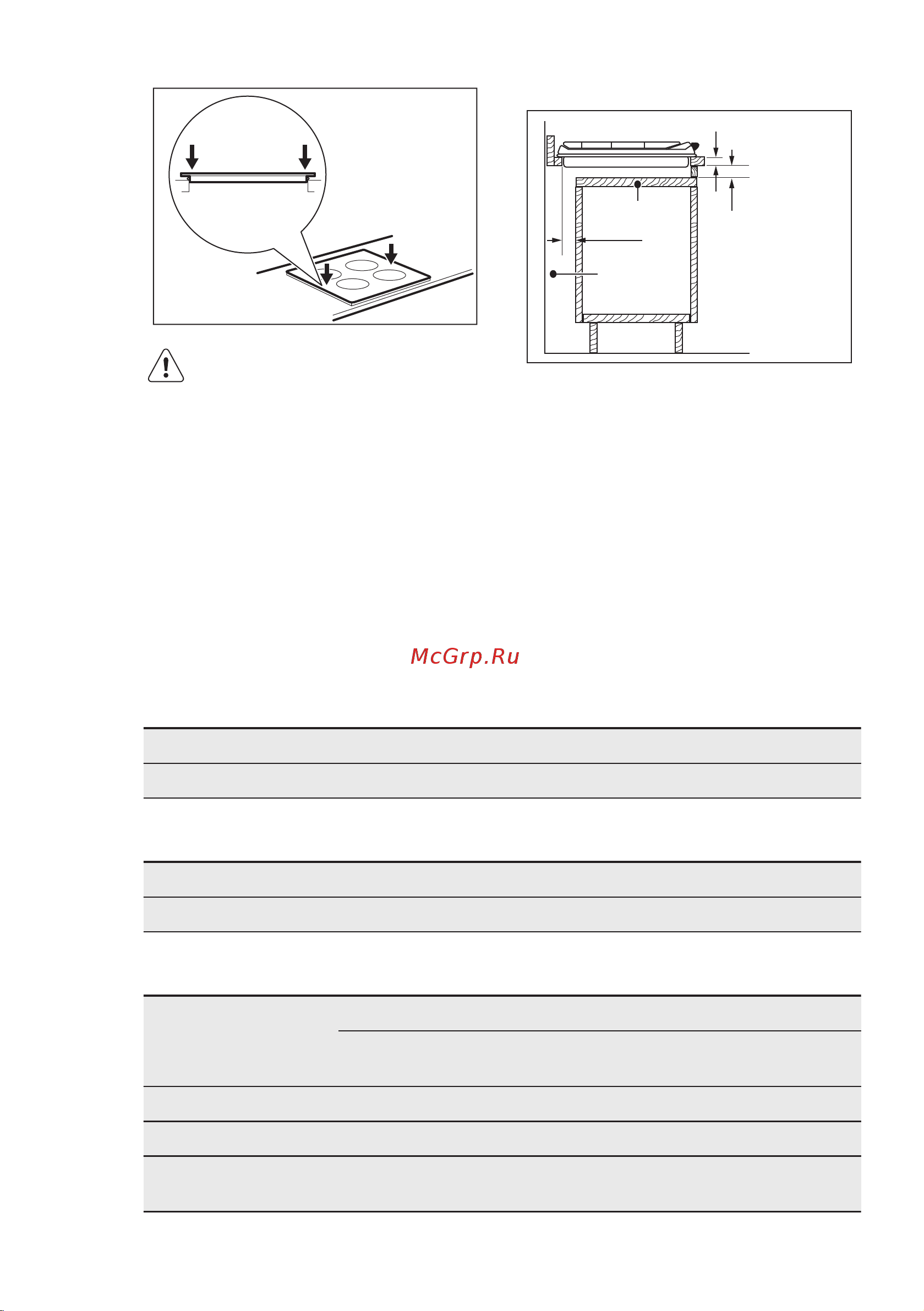

8.8 Возможности встраивания
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам,
нуждающимся в техническом
обслуживании.
Кухонный шкаф с дверцей
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Съемная панель
B) Пространство для подключения
проводов
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а
также, для упрощения процедуры
извлечения духового шкафа из шкафа,
электрические соединения для
варочной панели и духового шкафа
должны быть выполнены раздельно.
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
9.1 Размеры варочной панели
Ширина 290 мм
Глубина 520 мм
9.2 Диаметры обводных клапанов
ГОРЕЛКА Ø ОБВОДНОГО КЛАПАНА 1/100 ММ
С тройным рассекателем 56
9.3 Другие технические данные
ОБЩАЯ
МОЩНОСТЬ:
Газ 1 (Исх.): G20 (2H) 13 мбар = 3.8 кВт
Газ 2
(Перенастр.):
G30/G31 (3B/P) 30 мбар = 276 г/час
G20 (2H) 20 мбар = 4.0 кВт
Электропитание: 230 В ~ 50 Гц
Категория прибора II2H3B/P
Подключение к
газовой магистрали:
G 1/2"
РУССКИЙ 17
