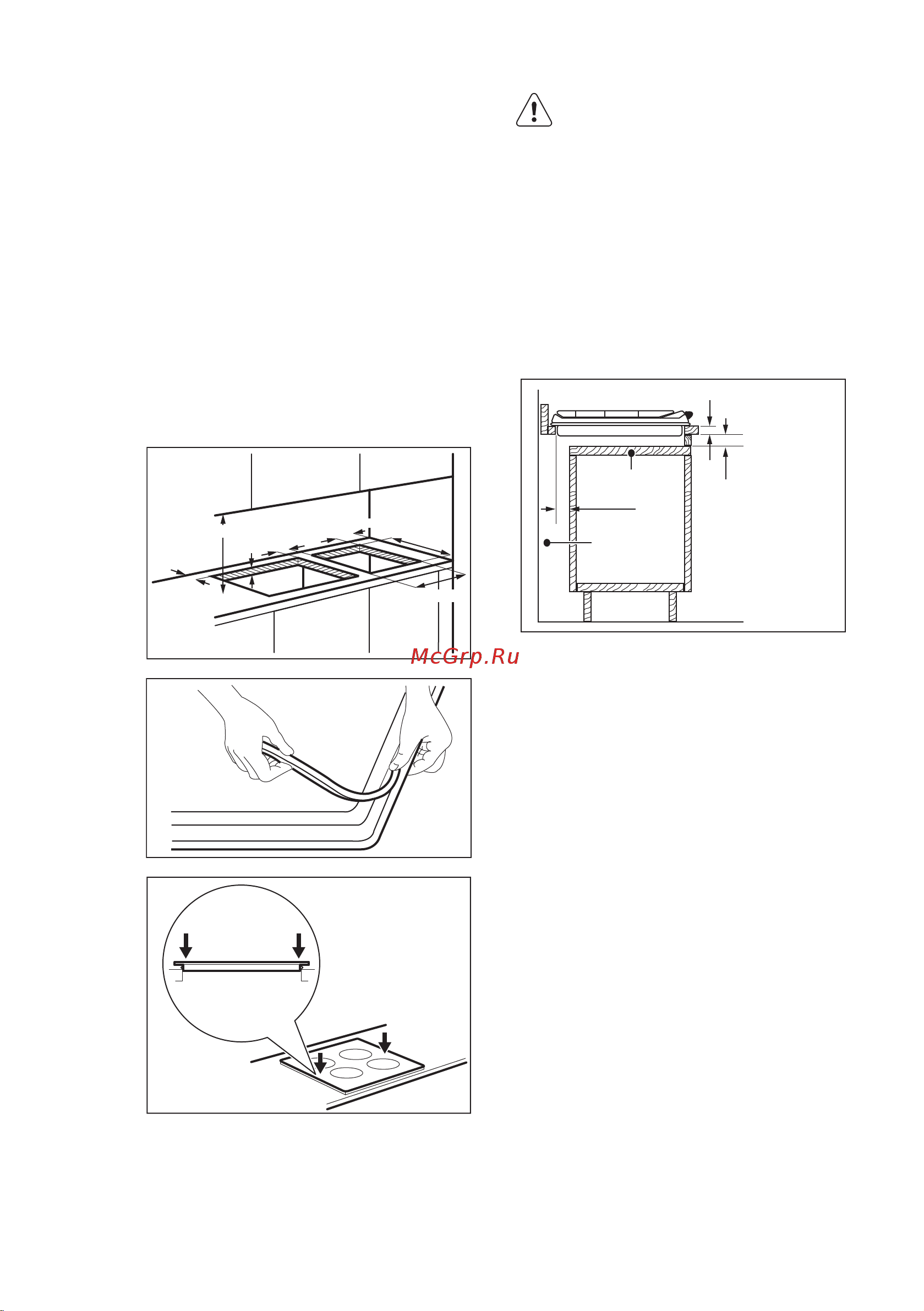

8.6 З’єднувальний кабель
Під час заміни з’єднувального кабелю
використовуйте тільки спеціальний
кабель або його еквівалент. Тип
кабелю: H05V2V2-F T90.
Переконайтеся, що перетин кабелю
може застосовуватися до
передбаченої напруги й робочої
температури. Жовтий/зелений дріт
заземлення повинен бути приблизно
на 2 см довший, ніж коричневий (або
чорний) дріт фази.
8.7 Вбудовування в кухонні
меблі
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
ОБЕРЕЖНО!
Встановлюйте прилад
лише на стільниці із
плоскою поверхнею.
8.8 Варіанти вбудовування
Панель, яка встановлюється під
варильною поверхнею, повинна легко
зніматися для забезпечення доступу в
разі проведення технічного
обслуговування.
Кухонна секція з дверцятами
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Знімна панель
B) Місце для під’єднання
Кухонна секція з духовою шафою
З міркувань безпеки, а також для
полегшення від’єднання духової шафи
від кухонної секції варильну поверхню
й духову шафу слід під’єднувати до
джерела електроживлення окремо.
